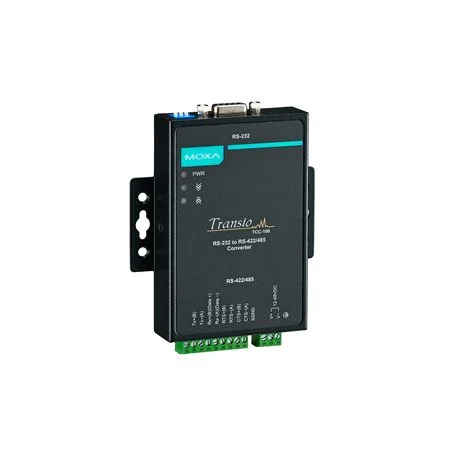

Moxa TCC-100 / TCC-100I - Convertisseur RS-232 vers RS-422/485 rail DIN
- Conversion RS-232 vers RS-422 (avec RTS/CTS) ou RS-485 2 et 4 fils
- Débit de 50 bit/s à 921,6 kbit/s, contrôle automatique du sens RS-485
- Isolation optique 2 kV sur les TCC-100I
- Alimentation 12 à 48 V CC, boîtier métal IP30, rail DIN ou mural
- -20 à 60 °C ou -40 à 85 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485 |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Variante | Isolation optique 2 kV (TCC-100I) et température étendue -40 à 85 °C (-T) |
| Connecteur | Bornier débrochable côté RS-422/485, bornier d'alimentation |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Température de fonctionnement | -20 à 60 °C ou -40 à 85 °C (-T) |
| Isolation | Sans, 2 kV |
| Température | -20 à 60 °C (standard), -40 à 85 °C (étendue, -T) |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur RS-232 vers RS-485 Moxa TCC-100 transforme la sortie RS-232 d'un équipement en liaison RS-422 ou RS-485 2 ou 4 fils, pour allonger la distance de transmission et raccorder l'équipement à un bus de terrain. Le TCC-100I ajoute une isolation optique de 2 kV entre les deux côtés.
Monté sur rail DIN ou au mur, alimenté en 12 à 48 V CC par bornier, il s'installe directement dans une armoire de GTB ou un coffret de sous-station. Les versions -T fonctionnent de -40 à 85 °C. Retrouvez nos autres convertisseurs de protocoles et la gamme Moxa.
Points forts du TCC-100
- RS-232 vers RS-422 avec signaux RTS/CTS, ou vers RS-485 2 fils et 4 fils
- 50 bit/s à 921,6 kbit/s, débits non standard acceptés
- Contrôle automatique du sens de transmission RS-485 (ADDC)
- Terminaison sélectionnable (aucune, 120 ohms, 120 kilo-ohms) et polarisation 1 kilo-ohm ou 150 kilo-ohms
- Isolation optique 2 kV sur TCC-100I et TCC-100I-T
- Alimentation 12 à 48 V CC avec protection contre les surintensités
- LED d'alimentation, Tx et Rx ; MTBF de 3 017 857 heures
Applications en bâtiment et sur site technique
- Raccordement d'un équipement RS-232 (centrale d'alarme, afficheur, ancien automate) à un bus Modbus RTU RS-485
- Allongement d'une liaison RS-232 entre un local technique et une armoire distante
- Isolation galvanique d'une liaison série entre deux armoires alimentées par des tableaux différents (TCC-100I)
- Coffrets en sous-station, parking ou local non chauffé avec les versions -40 à 85 °C
Intégration et compatibilité
Le TCC-100 est transparent pour les protocoles : il convertit uniquement le niveau électrique et laisse passer Modbus RTU, BACnet MS/TP ou tout protocole propriétaire sans configuration logicielle. Le contrôle automatique du sens de transmission (ADDC) dispense de piloter la ligne RTS en mode RS-485 2 fils.
Le raccordement se fait sur bornier débrochable, la terminaison et la polarisation se règlent selon la position du convertisseur sur le bus. Pour transporter la liaison sur plusieurs centaines de mètres entre bâtiments, préférez un convertisseur série vers fibre optique.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| TCC-100 | Sans isolation, -20 à 60 °C | Armoire de GTB en local chauffé |
| TCC-100-T | Sans isolation, -40 à 85 °C | Coffret extérieur ou local non chauffé |
| TCC-100I | Isolation optique 2 kV, -20 à 60 °C | Liaison entre armoires avec écarts de potentiel |
| TCC-100I-T | Isolation optique 2 kV, -40 à 85 °C | Sous-station, site industriel exposé |
Caractéristiques techniques
| Normes série | RS-232, RS-422, RS-485 2 fils et 4 fils |
| Signaux RS-232 | TxD, RxD, RTS, CTS, GND |
| Signaux RS-422 | Tx+, Tx-, Rx+, Rx-, RTS et CTS optionnels, GND |
| Débit | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| RS-485 | ADDC, polarisation 1 kilo-ohm ou 150 kilo-ohms, terminaison aucune, 120 ohms ou 120 kilo-ohms |
| Connecteur | Bornier |
| Isolation | 2 kV (TCC-100I, TCC-100I-T) |
| Alimentation | 12 à 48 V CC, 1 entrée sur bornier, protection contre les surintensités |
| Consommation | 47 mA max (TCC-100) ; 144 mA max (TCC-100I) |
| Boîtier | Métal, IP30 |
| Dimensions | 67 x 100,4 x 22 mm |
| Poids | 148 g |
| Montage | Mural ; rail DIN avec kit |
| Température de fonctionnement | -20 à 60 °C ; -40 à 85 °C (modèles -T) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | UL 60950-1 |
| MTBF | 3 017 857 h (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Variante
- Isolation optique 2 kV (TCC-100I) et température étendue -40 à 85 °C (-T)
- Connecteur
- Bornier débrochable côté RS-422/485, bornier d'alimentation
- Débit série
- 50 bit/s à 921,6 kbit/s
- Température de fonctionnement
- -20 à 60 °C ou -40 à 85 °C (-T)
- Isolation
- Sans, 2 kV
- Température
- -20 à 60 °C (standard), -40 à 85 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un kit rail DIN, un pied caoutchouc, un adaptateur bornier vers jack d'alimentation, un guide d'installation
- En option : kit rail DIN 35 mm DK35A
Documentation
Questions fréquentes
Le TCC-100 nécessite-t-il un réglage pour Modbus RTU ?
Non. Il convertit les niveaux électriques sans interpréter le protocole. En RS-485 2 fils, le contrôle automatique du sens de transmission (ADDC) gère la bascule émission et réception.
Quelle différence entre le TCC-100 et le TCC-100I ?
Le TCC-100I ajoute une isolation optique de 2 kV entre les côtés RS-232 et RS-422/485. Sa consommation maximale passe de 47 mA à 144 mA.
Comment est-il alimenté ?
Par une source de 12 à 48 V CC raccordée sur bornier. Un adaptateur bornier vers jack est fourni pour utiliser un bloc secteur.
Peut-il fonctionner dans un local non chauffé ?
Oui avec les versions TCC-100-T et TCC-100I-T, qui fonctionnent de -40 à 85 °C. Les versions standard couvrent -20 à 60 °C.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le TCC-100
Indiquez la version et les quantités souhaitées : nous vous répondons sous 24 h ouvrées avec une offre selon vos volumes. Nos techniciens peuvent vérifier avec vous le câblage RS-485 de votre installation.
Produits similaires

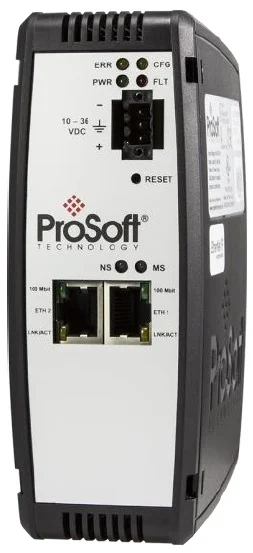

Voir toute la catégorieProsoft PLX32-EIP-104 - Passerelle EtherNet/IP vers IEC 60870-5-104
- Aucune (filaire)
- Ethernet
- EtherNet/IP

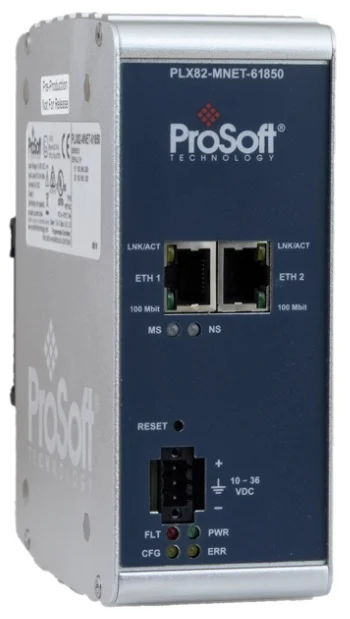

Prosoft PLX82-MNET-61850 - Passerelle Modbus TCP vers IEC 61850
- Aucune (filaire)
- Ethernet
- Modbus TCP
Moxa MGate 5105-MB-EIP - Passerelle Modbus vers EtherNet/IP avec MQTT
- Aucune (filaire)
- Ethernet
- RS-485

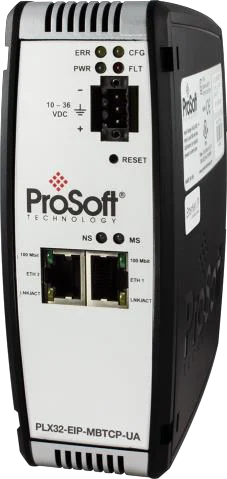

Prosoft PLX32-EIP-MBTCP-UA - Passerelle EtherNet/IP et Modbus TCP vers OPC UA
