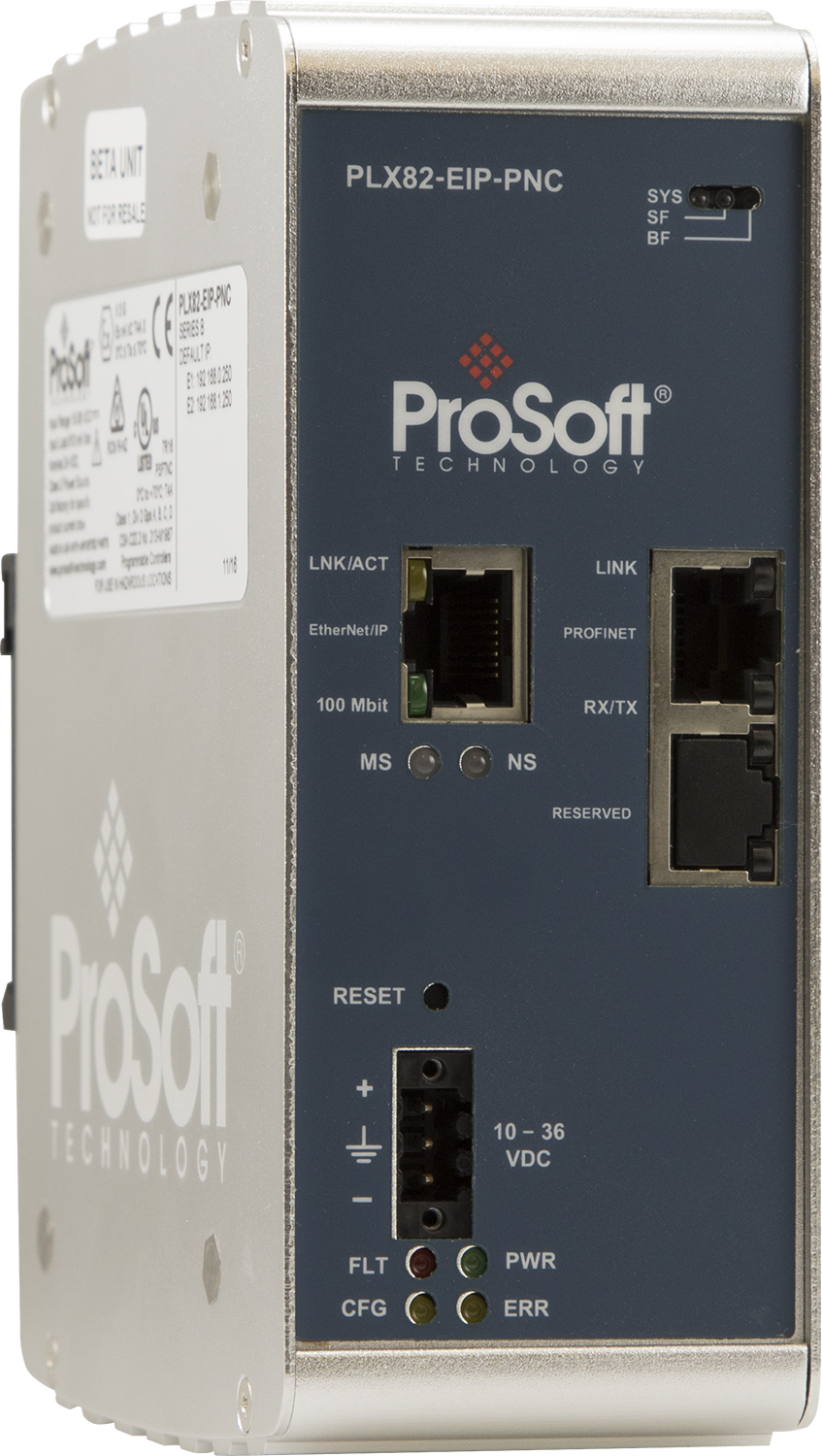

Prosoft PLX82-EIP-PNC - Passerelle EtherNet/IP vers contrôleur PROFINET
- Contrôleur PROFINET piloté par un automate EtherNet/IP
- Jusqu'à 36 équipements PROFINET RT, 3 840 octets en entrée et en sortie
- 20 connexions E/S classe 1, RPI minimum 2 ms, profil AOP pour Studio 5000
- 2 ports Ethernet isolés, 10 à 36 VDC, 0 à +50 °C, IP20 rail DIN
- Certifié PROFINET, conformité ODVA, UL Classe I Division 2, ATEX
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | EtherNet/IP, PROFINET |
| Plage de mesure | Température de fonctionnement : 0 à +50 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | Référence unique PLX82-EIP-PNC (côté EtherNet/IP) |
| Connecteur | 2 x RJ45 10/100 Mbit/s isolés, bornier d'alimentation 3 points, emplacement carte SD |
| Contrôleur PROFINET | 36 équipements RT maximum, 3 840 octets en entrée et en sortie |
| Température de fonctionnement | 0 à +50 °C |
- Aucune (filaire)
- Ethernet
- EtherNet/IP
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

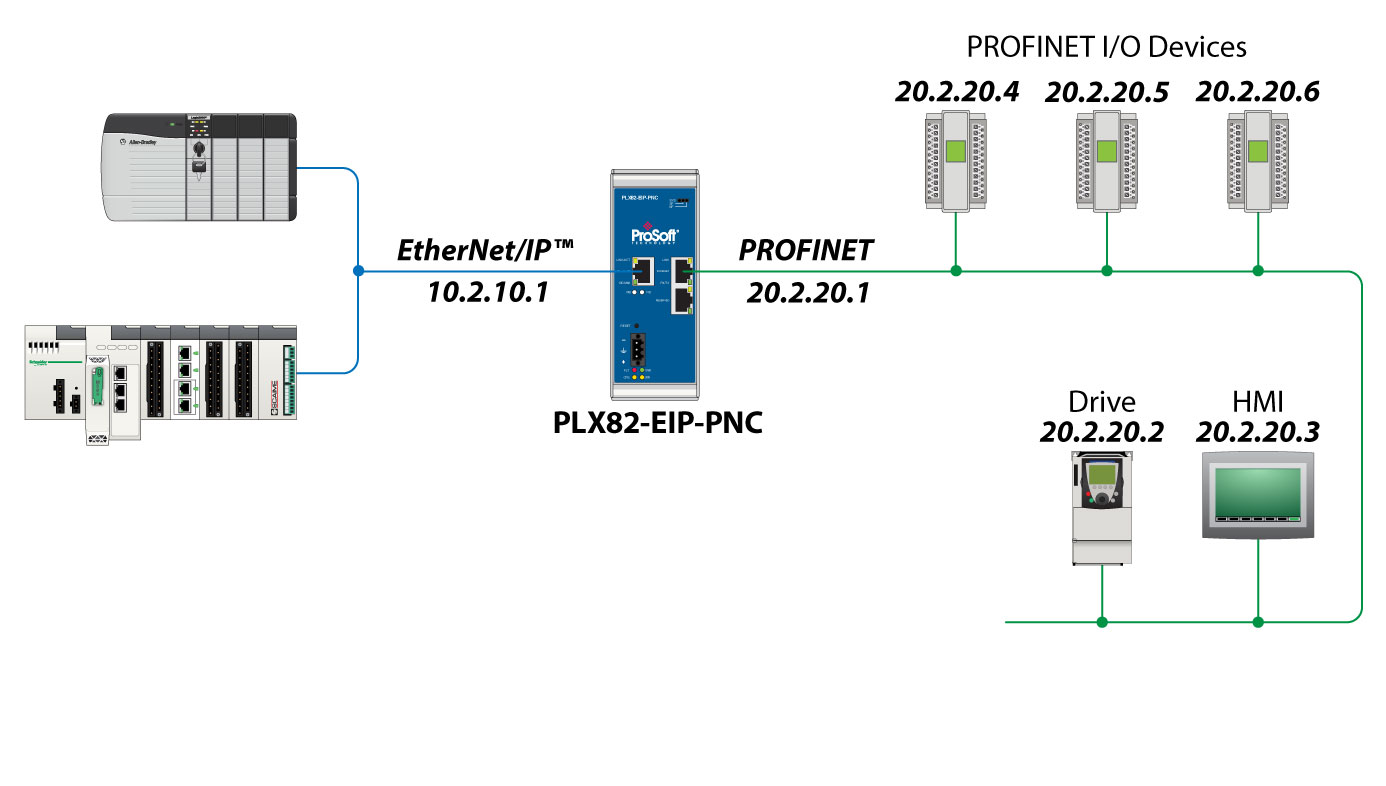

La passerelle PROFINET Prosoft PLX82-EIP-PNC est un contrôleur PROFINET IO autonome, piloté par un automate EtherNet/IP. Elle permet à un automate ControlLogix ou CompactLogix de commander jusqu'à 36 équipements PROFINET RT : îlots d'E/S, variateurs, IHM ou autres automates.
Elle s'adresse aux intégrateurs et services techniques qui reçoivent des équipements livrés en PROFINET (groupes froids, centrales de traitement d'air industrielles, machines) alors que leur standard est EtherNet/IP. La passerelle évite de multiplier les automates et garde un seul environnement de programmation. Voir aussi nos convertisseurs de protocoles et nos switchs Ethernet industriels.
Points forts du PLX82-EIP-PNC
- Contrôleur PROFINET IO pour 36 équipements RT maximum, 1 440 octets par équipement
- 3 840 octets d'entrées et 3 840 octets de sorties PROFINET
- 20 connexions E/S EtherNet/IP classe 1, 248 mots en entrée et en sortie par connexion, RPI dès 2 ms
- Échanges en E/S EtherNet/IP : aucune programmation ladder nécessaire
- Profil AOP (Add-On Profile) EDS intégré pour Studio 5000 et RSLogix 5000
- Deux ports Ethernet isolés : protocoles sur le même sous-réseau ou sur des sous-réseaux distincts
- Certification PROFINET v2 classe A, conformité ODVA, testée avec des équipements de plus de 10 fabricants
- Sauvegarde de la configuration sur carte SD (en option)
Applications en bâtiment et sur site technique
- Bâtiments industriels et logistiques : intégrer des équipements CVC ou de manutention livrés en PROFINET à un automate EtherNet/IP
- Utilités et production d'énergie : piloter des variateurs et îlots d'E/S PROFINET depuis le contrôle-commande existant
- Rénovation de lignes : garder les équipements PROFINET d'une machine lors d'un changement de standard automate
- Sites multi-fournisseurs : unifier la supervision sans dupliquer les automates
Intégration et compatibilité
Côté EtherNet/IP, la passerelle accepte 20 connexions E/S classe 1 et 5 connexions serveur classe 3, avec les automates PLC-2, PLC-5, SLC, ControlLogix et CompactLogix. Un client classe 3 gère jusqu'à 100 commandes (services CIP Data Table Read et Write) pour des échanges messagerie. Les instructions Add-On et le profil AOP fournis par le constructeur accélèrent l'intégration dans Studio 5000.
Côté PROFINET, les fichiers GSD ou GSDML des équipements sont importés dans le logiciel ProSoft Configuration Builder, qui sert aussi au diagnostic à distance des deux réseaux. La passerelle est uniquement contrôleur : pour présenter un automate comme équipement PROFINET, il faut une autre passerelle de la gamme Prosoft.
Pour piloter les mêmes équipements depuis un automate ou un superviseur Modbus TCP, choisissez le modèle Prosoft PLX82-MBTCP-PNC.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocoles | EtherNet/IP (adaptateur et client classe 3) ; contrôleur PROFINET IO |
| Connexions EtherNet/IP | 20 E/S classe 1 ; 5 serveur classe 3 ; client classe 3 : 2 connectées, 1 non connectée |
| Taille des connexions E/S | 248 / 248 mots en entrée et sortie, RPI minimum 2 ms (1 connexion), 8 ms (8 connexions) |
| Automates compatibles | PLC-2, PLC-5, SLC, ControlLogix, CompactLogix |
| Commandes client | 100 commandes, services CIP Data Table Read (0x4C) et Write (0x4D) |
| PROFINET | Contrôleur IO, Class 1 RTC et RTA, temps réel (RT) cyclique et acyclique ; IRT non pris en charge |
| Équipements PROFINET | 36 maximum, 1 440 octets par équipement en entrée et en sortie |
| Données PROFINET | 3 840 octets en entrée, 3 840 octets en sortie |
| Ethernet | 2 x RJ45 10/100 Mbit/s isolés (1 500 Vrms, 50/60 Hz, 60 s) |
| Stockage | Emplacement carte SD (carte en option) pour sauvegarde et duplication de configuration |
| Alimentation | 24 VDC nominal, 10 à 36 VDC admis, bornes +, - et terre |
| Courant absorbé | 400 mA à 24 VDC ; 610 mA maximum entre 10 et 36 VDC |
| Température de fonctionnement | 0 à +50 °C |
| Température de stockage | -10 à +70 °C |
| Humidité | 5 à 95 % sans condensation |
| Chocs | IEC 60068-2-27 : 15 G 11 ms en fonctionnement, 30 G 18 ms hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 G de 10 à 150 Hz |
| Dimensions (H x L x P) | 140,1 x 52,4 x 110,9 mm |
| Indice de protection | IP20, rail DIN |
| Livré avec | Tournevis 2,5 mm, connecteur d'alimentation J180 |
| Certifications | UL/cUL Classe I Division 2 (groupes A, B, C, D) ; ATEX II 3 G Ex nA IIC T4 (0 à +50 °C) ; CB Safety ; CE, RoHS ; REACH ; EAC ; certification PROFINET ; conformité ODVA EtherNet/IP |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- EtherNet/IP, PROFINET
- Plage de mesure
- Température de fonctionnement : 0 à +50 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- Référence unique PLX82-EIP-PNC (côté EtherNet/IP)
- Connecteur
- 2 x RJ45 10/100 Mbit/s isolés, bornier d'alimentation 3 points, emplacement carte SD
- Contrôleur PROFINET
- 36 équipements RT maximum, 3 840 octets en entrée et en sortie
- Température de fonctionnement
- 0 à +50 °C
Contenu et accessoires compatibles
La passerelle est livrée avec un tournevis 2,5 mm et le connecteur d'alimentation J180. Prévoir une alimentation 24 VDC, une carte SD pour la sauvegarde de configuration et des câbles Ethernet blindés.
Documentation
Questions fréquentes
Combien d'équipements PROFINET la passerelle peut-elle piloter ?
Jusqu'à 36 équipements PROFINET RT, avec 1 440 octets maximum par équipement et 3 840 octets au total en entrée comme en sortie.
La passerelle gère-t-elle le PROFINET IRT ?
Non. Selon la FAQ du constructeur, la passerelle travaille en temps réel RT (cyclique et acyclique) ; l'IRT isochrone n'est pas pris en charge.
Peut-elle être esclave PROFINET ?
Non, le PLX82-EIP-PNC est uniquement contrôleur PROFINET. Prosoft propose d'autres passerelles pour présenter un automate comme équipement PROFINET.
Quelle différence avec le PLX82-MBTCP-PNC ?
Le principe est identique, mais le PLX82-MBTCP-PNC est piloté en Modbus TCP au lieu d'EtherNet/IP. Choisissez selon le protocole de l'automate ou du superviseur maître.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX82-EIP-PNC
Indiquez les équipements à raccorder, le type d'automate ou de superviseur et les quantités : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la référence et le volume du projet.
