Réf. RGS-3244GPORing RGS-3244GP - Switch Ethernet industriel manageable rack 19 pouces 28 ports
- 28 ports : 24 RJ45 Gigabit et 4 SFP 100/1000, bande passante 56 Gbit/s
- Anneau O-Ring avec reprise en moins de 30 ms, O-Chain, MRP IEC 62439-2, MSTP/RSTP/STP
- SNMP v1/v2c/v3, RMON, LLDP, alertes Syslog et traps SNMP
- Double entrée 85 à 264 VAC ou 77 à 300 VDC, 25 W maximum à pleine charge
- Rack 19 pouces 1U, IP40, -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Ports | 24 RJ45 10/100/1000BASE-T(X) et 4 SFP 100/1000BASE-X |
| Température de fonctionnement | -40 à 75 °C |
| Connecteur | RJ45, SFP, bornier, console RS-232 sur RJ45 |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

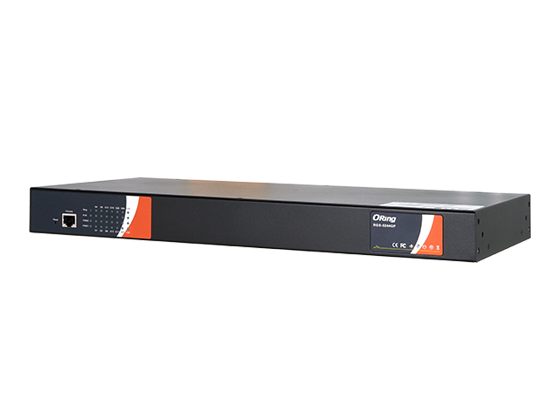

L'ORing RGS-3244GP est un switch Ethernet rack 28 ports manageable : 24 ports RJ45 Gigabit et 4 cages SFP 100/1000 dans un boîtier 19 pouces de 1U. Il centralise dans une baie les liaisons des équipements d'un étage ou d'un bâtiment, et remonte vers le cœur de réseau par fibre optique.
Pensé pour les locaux techniques sans climatisation, il fonctionne de -40 à 75 °C et accepte deux alimentations, en alternatif ou en continu haute tension. Il convient aux intégrateurs GTB, aux exploitants et aux DSI qui veulent un switch de distribution niveau 2 robuste et redondant en anneau, sans fonctions de routage superflues. Comparez-le avec nos autres switchs Ethernet industriels.
Points forts du RGS-3244GP
- 24 ports RJ45 10/100/1000BASE-T(X) et 4 SFP 100/1000BASE-X dans 1U
- Bande passante de commutation de 56 Gbit/s, latence 10 µs, table MAC 8 K
- Anneau O-Ring avec reprise en moins de 30 ms sur 250 switchs, O-Chain, MRP IEC 62439-2, MSTP/RSTP/STP
- Double entrée 85 à 264 VAC ou 77 à 300 VDC, protections contre la surintensité et l'inversion de polarité
- Consommation de 10 W maximum en veille et 25 W maximum à pleine charge
- Portée fibre jusqu'à 120 km selon le module SFP
- Boîtier IP40, -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire : switch de distribution d'étage en baie, qui regroupe automates, compteurs et contrôleurs GTB et remonte en fibre au local principal
- Enseignement et collectivités : liaison fibre redondante entre bâtiments d'un groupe scolaire ou d'un site municipal
- Datacenter : réseau de supervision des utilités (tableaux électriques, groupes froids, détection) monté dans une baie technique
- Industrie et logistique : concentration des équipements d'un atelier dans une baie non climatisée
Intégration et compatibilité
Le RGS-3244GP se supervise en SNMP v1/v2c/v3 avec RMON pour le suivi du trafic, et signale ses événements par Syslog et traps SNMP, que la plupart des superviseurs et des GTB savent recevoir. Il gère LLDP pour la découverte de topologie, VLAN 802.1Q avec GVRP, QoS 802.1p et TOS/DiffServ, agrégation de ports LACP, filtrage multicast IGMP v2/v3, serveur et client DHCP, et synchronisation horaire SNTP.
La sécurité d'accès repose sur l'authentification 802.1x, le verrouillage des ports par adresse MAC et la segmentation par VLAN. L'administration se fait par port console RS-232 sur RJ45 et par les outils de gestion ORing. Les cages SFP reçoivent les modules de notre rubrique convertisseurs fibre et modules SFP. La gamme complète est sur la page de la marque ORing.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 24 x RJ45 10/100/1000BASE-T(X) |
| Ports fibre | 4 x SFP 100/1000BASE-X |
| Distance | 100 m en cuivre (Cat.5e ou supérieur), jusqu'à 120 km en fibre selon le module SFP |
| Bande passante de commutation | 56 Gbit/s |
| Commutation | Store-and-forward, latence 10 µs, table MAC 8 K, tampon 4,1 Mbit |
| Files de priorité | 4 |
| VLAN | Jusqu'à 4 096, GVRP |
| Groupes multicast IGMP | 1 024 |
| Trames jumbo | 9 712 octets |
| Redondance | O-Ring (moins de 30 ms sur 250 switchs), O-Chain, MRP, STP/RSTP/MSTP |
| Administration | SNMP v1/v2c/v3, RMON, LLDP, Syslog, SNTP, DHCP serveur et client |
| Sécurité | 802.1x, sécurité de port par adresse MAC, VLAN |
| Port console | RS-232 sur RJ45, 115 200 bit/s |
| Alimentation | Double entrée 85 à 264 VAC ou 77 à 300 VDC sur bornier 5 points |
| Consommation | 10 W maximum en veille, 25 W maximum à pleine charge |
| Protection | Surintensité et inversion de polarité |
| Boîtier | IP40, rack 19 pouces 1U |

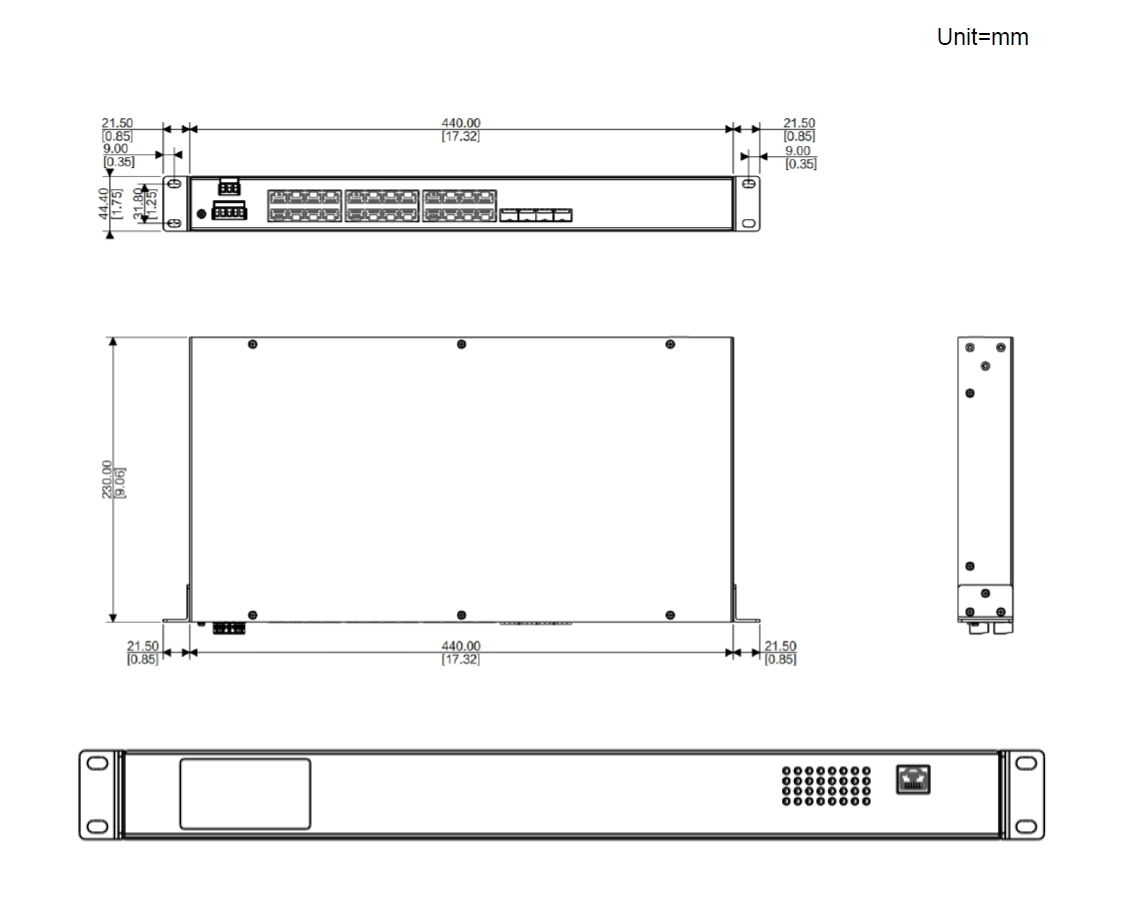

| Dimensions (L x P x H) | 440 x 230 x 44,4 mm |
| Poids | 3,3 kg |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | CE (EN 55032, EN 55035), FCC Part 15 B classe A, sécurité EN 62368-1 ; chocs IEC 60068-2-27, chute IEC 60068-2-31, vibrations IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Ports
- 24 RJ45 10/100/1000BASE-T(X) et 4 SFP 100/1000BASE-X
- Température de fonctionnement
- -40 à 75 °C
- Connecteur
- RJ45, SFP, bornier, console RS-232 sur RJ45
- Garantie
- 5 ans
Contenu et accessoires compatibles
Le switch est livré avec un câble console et un guide d'installation rapide. Accessoires conseillés : modules SFP 100 Mbit/s ou Gigabit selon la distance et le type de fibre, et logiciel de supervision ORing Open-Vision pour piloter l'ensemble des switchs du site.
Documentation
Questions fréquentes
Le RGS-3244GP fournit-il du PoE ?
Non. Le RGS-3244GP est un switch Gigabit sans PoE. Pour alimenter caméras, points d'accès ou interphones par le câble réseau, choisissez son équivalent RGPS-3244GP-P, qui offre les mêmes 28 ports avec 24 ports PoE et un budget de 360 W.
Peut-on l'alimenter sur le continu d'un local technique ?
Oui. Les deux entrées acceptent aussi bien 85 à 264 VAC que 77 à 300 VDC, sur un bornier 5 points. On peut ainsi raccorder une entrée sur le secteur ondulé et l'autre sur une distribution continue haute tension, pour une alimentation redondante.
Peut-il rejoindre un anneau existant d'une autre marque ?
Il gère MRP (IEC 62439-2) et MSTP/RSTP/STP, deux familles de protocoles normalisés compatibles avec de nombreux switchs du marché. L'anneau O-Ring, plus rapide (moins de 30 ms sur 250 switchs), est réservé aux équipements ORing, et O-Chain permet de relier plusieurs anneaux.
Quelle distance couvrir avec les ports SFP ?
Les 4 cages SFP 100/1000BASE-X acceptent des modules multimode ou monomode : la portée dépend du module choisi et peut atteindre 120 km. Les ports cuivre couvrent 100 m en Cat.5e ou supérieur.
Demander un devis pour le RGS-3244GP
Précisez le nombre de switchs, le type de fibre et les distances entre baies : nous vous répondons sous 24 h ouvrées avec une offre selon les quantités. Notre équipe technique vous conseille aussi sur les modules SFP et l'architecture en anneau.
