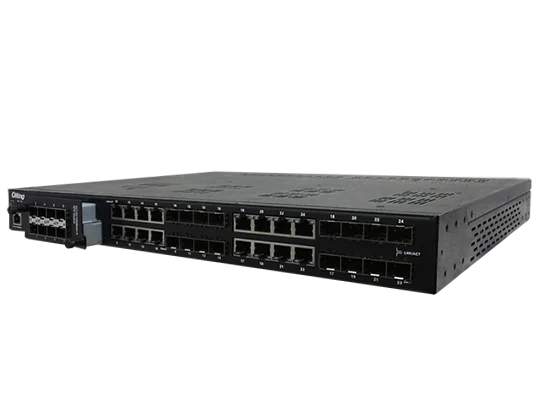

ORing RGS-P9160GCM1 - Switch rack IEC 61850-3 16 ports combo Gigabit et 1 slot
- 16 ports combo Gigabit RJ45 ou SFP 100/1000 et 1 slot pour module SWM
- Jusqu'à 24 ports avec un module 8 ports cuivre ou SFP
- O-Ring en moins de 30 ms, O-Chain, MSTP, IEEE 1588v2, Modbus TCP
- Double alimentation 24 à 72 VDC (LV) ou 100-240 VAC / 100-370 VDC (HV)
- Rack 19 pouces 1U, -40 à +85 °C, relais 3 A sous 30 VDC, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Variante | RGS-P9160GCM1-HV : 100-240 VAC ou 100-370 VDC ; RGS-P9160GCM1-LV : 24/48 VDC (24 à 72 VDC) |
| Ports | 16 x combo RJ45 10/100/1000 ou SFP 100/1000BASE-X, 1 slot pour module SWM (jusqu'à 8 ports) |
| Connecteur | RJ45, SFP, console RS-232 DB9, bornier d'alimentation |
| Température de fonctionnement | -40 à +85 °C |
| Garantie | 5 ans |
| Alimentation (version) | Haute tension, Basse tension |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-232
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch rack Gigabit SFP ORing RGS-P9160GCM1 offre 16 ports combo, utilisables chacun en RJ45 10/100/1000 ou en SFP 100/1000, et un emplacement pour un module d'extension SWM. Au format 19 pouces 1U, il fonctionne de -40 à +85 °C et a été conçu selon les exigences IEC 61850-3 et IEEE 1613 des postes électriques.
Les ports combo laissent choisir, port par port, entre cuivre et fibre : un atout pour les intégrateurs qui ne connaissent pas encore la répartition définitive des liaisons. Le slot d'extension ajoute jusqu'à 8 ports supplémentaires. Comparez-le aux autres switchs Ethernet industriels ORing.
Points forts du RGS-P9160GCM1
- 16 ports combo 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X
- 1 slot d'extension pour module SWM : 8 RJ45, 8 SFP, 4 fibres fixes ou ports M12
- Redondance O-Ring en moins de 30 ms jusqu'à 250 nœuds, O-Chain, MSTP/RSTP/STP ; MRP sur demande
- IEEE 1588v2, Modbus TCP, IPv6, Ethernet basse consommation IEEE 802.3az
- Bande passante de 32 Gbit/s hors module, mémoire tampon de 32 Mbit, trames jumbo de 10 Ko
- Double alimentation LV ou HV, consommation typique 34 W (LV) ou 31 W (HV)
- Relais de défaut 3 A sous 30 VDC, garantie 5 ans
Applications en bâtiment et sur site technique
- Poste électrique ou poste de livraison : raccordement en fibre des relais de protection et des automates de chaque travée.
- Datacenter : switch de distribution du réseau technique, avec liaisons fibre vers les salles et cuivre vers les automates.
- Vidéoprotection d'un site étendu : concentration des liaisons fibre des caméras éloignées, avec filtrage IGMP du multicast.
- Site industriel ou réseau de collectivité : nœud de répartition dont on choisit le cuivre ou la fibre au moment du câblage.
Intégration et compatibilité
Le RGS-P9160GCM1 se configure par interface web, Telnet, console (CLI) ou avec le logiciel Open-Vision d'ORing. Il se supervise en SNMP v1/v2c/v3 avec RMON et LLDP, envoie ses alertes par e-mail via son client SMTP et intègre un serveur SNTP et les fonctions DHCP.
Il dialogue en Modbus TCP, gère IEEE 1588v2 pour la synchronisation des équipements de protection, et transporte sans adaptation les flux BACnet/IP, Modbus TCP ou vidéo d'un bâtiment. VLAN 802.1Q, QoS 802.1p, TOS/DiffServ et applicative, filtrage IGMP v2/v3, LACP, 802.1X et liaison IP/MAC (Device Binding) sont disponibles.
Les ports combo s'équipent de modules optiques à choisir parmi nos modules SFP et convertisseurs fibre. La configuration se sauvegarde avec le module DBU-01.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGS-P9160GCM1-HV | Double entrée 100-240 VAC ou 100-370 VDC | Baie alimentée en secteur ou par une batterie continue de poste |
| RGS-P9160GCM1-LV | Double entrée 24/48 VDC (24 à 72 VDC) | Armoire équipée d'une alimentation continue 24 ou 48 VDC |
| Modules compatibles | SWM-80GT, SWM-08GP, SWM-04GF, SWM-04FX, SWM-60GT-M12, SWM-40GT-M12 | Extension du slot selon le besoin |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 16 x combo RJ45 10/100/1000BASE-T(X) ou SFP 100/1000BASE-X |
| Extension | 1 slot pour module SWM |
| Commutation | Store-and-forward, 32 Gbit/s hors module, latence 7 µs |
| Table MAC | 8K |
| Mémoire | Tampon 32 Mbit, flash 128 Mbit, DRAM 1 Gbit |
| Trames jumbo | Jusqu'à 10 Ko |
| VLAN | 4 095 VLAN, VID 1 à 4094 ; 128 groupes IGMP par VLAN |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP/RSTP/STP, Fast Recovery ; MRP sur demande |
| Synchronisation | IEEE 1588v2, serveur SNTP |
| Protocoles | Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, SMTP, DHCP, IPv6 |
| Port console | RS-232 sur DB9, 115 200 bit/s |
| Relais de défaut | 3 A sous 30 VDC |
| Alimentation LV | Double entrée 24/48 VDC (24 à 72 VDC) sur bornier |
| Alimentation HV | Double entrée 100-240 VAC ou 100-370 VDC sur bornier |
| Consommation typique | 34 W (LV) ; 31 W (HV) |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Rack 19 pouces |
| Dimensions (L x P x H) | 440 x 325 x 44 mm |
| Poids | 4 787 g (LV) ; 4 823 g (HV) |
| Température de fonctionnement | -40 à +85 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes poste électrique | IEC 61850-3, IEEE 1613 |
| CEM | EN 55032, EN 55024, FCC Part 15 B classe A, EN 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 287 837 h (LV) ; 360 167 h (HV) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-232
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Variante
- RGS-P9160GCM1-HV : 100-240 VAC ou 100-370 VDC ; RGS-P9160GCM1-LV : 24/48 VDC (24 à 72 VDC)
- Ports
- 16 x combo RJ45 10/100/1000 ou SFP 100/1000BASE-X, 1 slot pour module SWM (jusqu'à 8 ports)
- Connecteur
- RJ45, SFP, console RS-232 DB9, bornier d'alimentation
- Température de fonctionnement
- -40 à +85 °C
- Garantie
- 5 ans
- Alimentation (version)
- Haute tension, Basse tension
Contenu et accessoires compatibles
Livré avec le kit de montage en rack, un câble d'alimentation, un câble console, le CD d'outils ORing et le guide d'installation rapide. À prévoir séparément : module d'extension SWM, modules SFP 100 Mbit/s et 1 Gbit/s, module DBU-01, logiciel Open-Vision et, pour la version LV, une alimentation rail DIN.
Documentation
Questions fréquentes
Qu'est-ce qu'un port combo ?
Un port combo associe une prise RJ45 et une cage SFP pour un même port logique. On utilise l'une ou l'autre : cuivre jusqu'à 1 Gbit/s sur 100 m, ou fibre avec un module SFP 100 Mbit/s ou 1 Gbit/s pour les longues distances et les zones perturbées.
Quels modules accepte le slot d'extension ?
La fiche technique cite les modules SWM-80GT (8 RJ45 Gigabit), SWM-08GP (8 SFP), SWM-04GF (4 fibres Gigabit SC ou ST), SWM-04FX (4 fibres 100 Mbit/s SC ou ST), SWM-60GT-M12 et SWM-40GT-M12 (ports Gigabit sur connecteurs M12).
Quelle différence avec le RGS-P9000 ?
Le RGS-P9160GCM1 dispose de 16 ports combo fixes et d'un seul slot. Le RGS-P9000 est un châssis entièrement modulaire à 4 slots, dont un slot 10G. Le premier convient quand la majorité des ports est connue, le second quand on veut un maximum de souplesse ou des liaisons 10G.
Peut-on l'alimenter en 48 VDC ?
Oui, la version LV accepte une double entrée de 24 à 72 VDC, donc 24 ou 48 VDC. La version HV accepte 100 à 240 VAC ou 100 à 370 VDC, adaptée aux batteries continues des postes électriques.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le RGS-P9160GCM1
Précisez la version d'alimentation, le module d'extension et les modules SFP souhaités : nous répondons sous 24 h ouvrées avec des tarifs adaptés à vos quantités. Notre équipe vous conseille sur l'architecture en anneau et le choix cuivre ou fibre.
Produits similaires
Voir toute la catégorie
ORing IGS-P9812GP - Switch manageable IEC 61850-3 20 ports dont 12 SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion N-Tron NT24K-10GX - Switch manageable 10 ports, 2 fibres Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

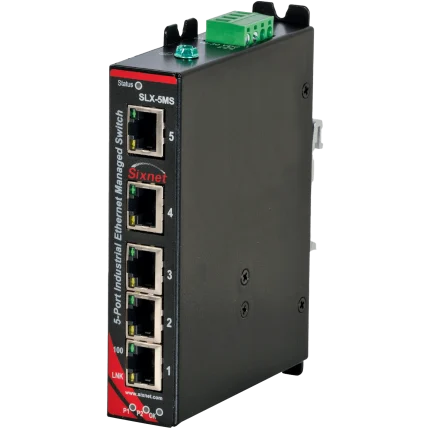

Red Lion Sixnet SLX-5MS - Switch Ethernet industriel manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP EH3408 - Switch Ethernet industriel slim semi-manageable 8 ports
- Aucune (filaire)
- Ethernet
- SNMP
Autres produits ORing
Toute la gamme ORing
ORing IAR-142-4G - Routeur 4G industriel avec Wi-Fi 802.11n, rail DIN
- 4G LTE
- 2G / 3G
- Wi-Fi

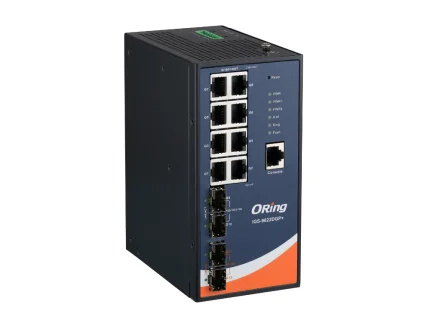

ORing IGS-9822DGP+ - Switch Ethernet industriel manageable, uplinks 10G
