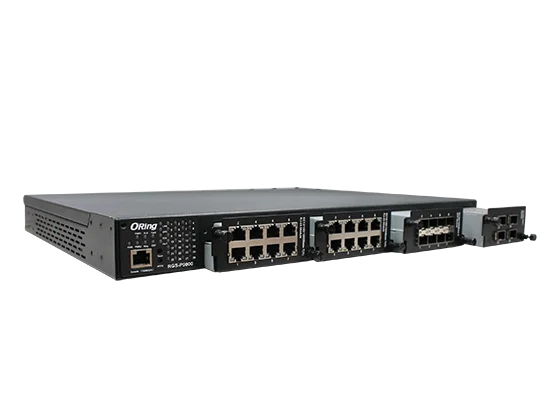

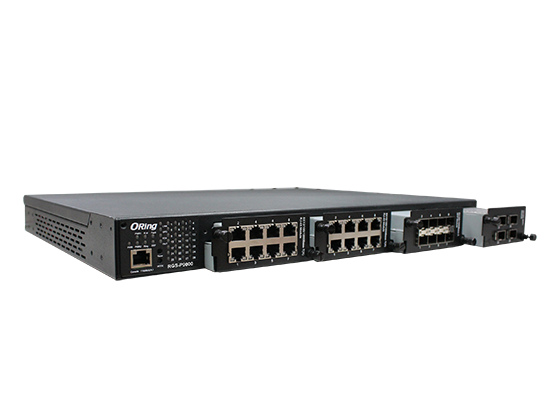

ORing RGS-P9000 - Switch modulaire rack manageable IEC 61850-3 4 slots
- Châssis rack 4 slots : jusqu'à 24 ports Gigabit et 4 ports 10G avec modules SWM
- Conforme IEC 61850-3, IEEE 1613 et EN 50121-4, certifié IEC 62443-4-2
- O-Ring, O-Chain, MRP, ERPS, MSTP ; HSR/PRP avec module optionnel
- Double alimentation 24 à 72 VDC (LV) ou 100-240 VAC / 125-300 VDC (HV)
- Boîtier métal IP30 1U, jusqu'à -40 à +85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232 |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP, SNMP |
| Usage | Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Variante | RGS-P9000-HV : 100-240 VAC ou 125-300 VDC ; RGS-P9000-LV : 24/48 VDC (24 à 72 VDC) |
| Ports | Châssis 4 slots : jusqu'à 3 x 8 ports Gigabit et 1 x 4 ports 10G selon les modules SWM |
| Connecteur | Selon modules (RJ45, SFP, SFP+, SC, ST), console RS-232 RJ45, bornier d'alimentation |
| Température de fonctionnement | -40 à +85 °C (-20 à +60 °C avec module SFP+ 10G) |
| Garantie | 5 ans |
| Alimentation (version) | Haute tension, Basse tension |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-232
- Modbus TCP
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch modulaire rack ORing RGS-P9000 est un châssis Ethernet manageable de niveau 2, au format 19 pouces 1U, que l'on équipe de 4 modules d'extension SWM selon les besoins du site : ports cuivre, SFP, fibre fixe ou liaisons 10G. Conforme IEC 61850-3 et IEEE 1613, il vise les postes électriques, le ferroviaire et les locaux techniques exigeants.
Il s'adresse aux bureaux d'études et intégrateurs qui veulent dimensionner un nœud de réseau au plus juste aujourd'hui et le faire évoluer demain sans changer d'équipement. Le mélange de cuivre et de fibre se décide module par module. Découvrez les autres switchs Ethernet industriels ORing.
Points forts du RGS-P9000
- 4 emplacements : 3 slots 1G recevant chacun jusqu'à 8 ports Gigabit et 1 slot 10G recevant jusqu'à 4 ports 10G, soit jusqu'à 28 ports
- Bande passante de 128 Gbit/s, mémoire tampon de 32 Mbit, trames jumbo de 10 Ko, latence 7 µs
- Redondance O-Ring en moins de 30 ms jusqu'à 250 nœuds, O-Chain, MRP, ERPS et MSTP/RSTP/STP
- HSR et PRP selon IEC 62439-3 avec le module SWM-20GT-HSR, pour une reprise sans coupure
- IEEE 1588v2, serveur MMS IEC 61850, Modbus TCP et EtherNet/IP
- Cybersécurité IEC 62443-4-1 et 4-2 : 802.1X, RADIUS, TACACS+, ACL, IP Source Guard, protection DoS
- Double alimentation LV ou HV, consommation maximale 46 W (LV) ou 43,5 W (HV)
Applications en bâtiment et sur site technique
- Poste électrique HTA/HTB ou poste de livraison d'un grand site : réseau de contrôle-commande avec redondance HSR/PRP.
- Datacenter : nœud fibre du réseau d'exploitation technique, avec liaisons 10G vers les salles et ports cuivre pour les automates.
- Ferroviaire et transports : équipements en voie et en tunnel, le châssis répondant à EN 50121-4 et NEMA TS2.
- Site industriel ou réseau de collectivité : armoire de répartition qui évolue au rythme des extensions, sans remplacer le switch.
Intégration et compatibilité
Le RGS-P9000 se configure par interface web, Telnet, console (CLI) ou avec le logiciel Open-Vision d'ORing, et se supervise en SNMP v1/v2c/v3 avec traps, RMON et MIB privée. Il gère plusieurs niveaux de droits utilisateurs, les serveurs et clients NTP et DHCP (option 82, snooping), ainsi que la sauvegarde de configuration par TFTP ou module DBU-01.
Côté automatisme, il dialogue en Modbus TCP et EtherNet/IP et transporte les messages IEC 61850 MMS. La segmentation s'appuie sur les VLAN 802.1Q, Q-in-Q, GVRP, VLAN privés et invités, la QoS 802.1p, TOS/DiffServ et applicative, avec contrôle des tempêtes et filtrage IGMP v2/v3. Les flux BACnet/IP, Modbus TCP ou vidéo d'un bâtiment y transitent sans adaptation.
Les slots 1 à 3 reçoivent des modules 1G et le slot 4 des modules 10G. Les ports SFP et SFP+ s'équipent de modules optiques à choisir parmi nos modules SFP et convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGS-P9000-HV | Double entrée 100-240 VAC ou 125-300 VDC | Baie alimentée en secteur ou par la batterie 125 VDC d'un poste |
| RGS-P9000-LV | Double entrée 24/48 VDC (24 à 72 VDC) | Armoire équipée d'une alimentation continue 24 ou 48 VDC |
| Modules Slots 1 à 3 (1G) | SWM-80GT (8 RJ45 Gigabit), SWM-08GP (8 SFP 100/1000), SWM-04GF (4 fibres Gigabit SC ou ST), SWM-04FX (4 fibres 100 Mbit/s SC ou ST), SWM-20GT-HSR (2 combo HSR/PRP) | Équipement du châssis selon le besoin |
| Modules Slot 4 (10G) | SWM-02GP+_4 (2 SFP+ 10G), SWM-04GP+_4 (4 SFP+ 10G), SWM-04GP_4 (4 SFP Gigabit), SWM-04GF-xx_4 (4 fibres Gigabit SC ou ST) | Équipement du châssis selon le besoin |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Architecture | 4 emplacements : 3 slots 1G recevant chacun jusqu'à 8 ports Gigabit et 1 slot 10G recevant jusqu'à 4 ports 10G |
| Commutation | Store-and-forward, 128 Gbit/s, latence 7 µs |
| Table MAC | 8K |
| Mémoire tampon | 32 Mbit |
| Trames jumbo | Jusqu'à 10 Ko |
| VLAN | 4 095 VLAN, VID 1 à 4094, Q-in-Q, GVRP ; 128 groupes IGMP par VLAN |
| Redondance | O-Ring, O-Chain, MRP, ERPS, MSTP/RSTP/STP ; HSR/PRP avec module optionnel |
| Synchronisation | IEEE 1588v2, NTP client et serveur |
| Protocoles industriels | Modbus TCP, EtherNet/IP, IEC 61850 MMS |
| Supervision | SNMP v1/v2c/v3, traps, RMON, MIB privée, Open-Vision |
| Port console | RS-232 sur RJ45, 115 200 bit/s |
| Relais de défaut | 1 A sous 24 VDC |
| Alimentation LV | Double entrée 24/48 VDC (24 à 72 VDC) sur bornier |
| Alimentation HV | Double entrée 100-240 VAC (85 à 264 VAC) ou 125-300 VDC (88 à 300 VDC) sur bornier |
| Consommation | 46 W max. (LV) ; 43,5 W max. (HV) |
| Boîtier | Métal, IP30, rack 19 pouces |
| Dimensions (L x P x H) | 440 x 325 x 44 mm |
| Poids | 6 450 g (LV) ; 6 600 g (HV) |
| Température de fonctionnement | LV alimenté en 24 à 36 VDC : -40 à +75 °C sans module SFP+ 10G, -20 à +50 °C avec ; LV en 36 à 72 VDC et HV : -40 à +85 °C sans module SFP+ 10G, -20 à +60 °C avec |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | IEC 61850-3, IEEE 1613, EN 50121-4 (ferroviaire), NEMA TS2 |
| Cybersécurité | IEC 62443-4-1, IEC 62443-4-2 |
| CEM | EN 55032, EN 55035, FCC Part 15 B classe A, EN 61000-6-2, EN 61000-6-4 |
| Sécurité électrique | EN 62368-1, UL 61010-1, EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 246 537 h (LV) ; 316 958 h (HV) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-232
- Protocoles IP et intégration
- Modbus TCP, SNMP, EtherNet/IP
- Usage
- Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, 10 Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Variante
- RGS-P9000-HV : 100-240 VAC ou 125-300 VDC ; RGS-P9000-LV : 24/48 VDC (24 à 72 VDC)
- Ports
- Châssis 4 slots : jusqu'à 3 x 8 ports Gigabit et 1 x 4 ports 10G selon les modules SWM
- Connecteur
- Selon modules (RJ45, SFP, SFP+, SC, ST), console RS-232 RJ45, bornier d'alimentation
- Température de fonctionnement
- -40 à +85 °C (-20 à +60 °C avec module SFP+ 10G)
- Garantie
- 5 ans
- Alimentation (version)
- Haute tension, Basse tension
Contenu et accessoires compatibles
Livré avec le kit de montage en rack, un câble console et le guide d'installation rapide. Les modules d'extension SWM se commandent séparément, de même que les modules SFP 100 Mbit/s, 1 Gbit/s et SFP+ 10G et le module de sauvegarde DBU-01.
Documentation
Questions fréquentes
Combien de ports peut-on installer dans le RGS-P9000 ?
Jusqu'à 28 : les slots 1 à 3 reçoivent chacun un module de 8 ports Gigabit au maximum, et le slot 4 un module de 4 ports 10G au maximum. Le nombre réel dépend des modules SWM choisis, par exemple 8 RJ45, 8 SFP ou 4 fibres fixes.
Quelle différence entre le RGS-P9000 et le RGS-PR9000 ?
Les deux châssis acceptent les mêmes modules SWM. Le RGS-PR9000 ajoute le routage de niveau 3 (statique, RIP, VRRP) et une table MAC de 32K. Le RGS-P9000 reste un switch de niveau 2, suffisant quand le routage est assuré ailleurs.
Les modules 10G réduisent-ils la plage de température ?
Oui. Avec un module SFP+ 10G installé, la plage de fonctionnement passe à -20 à +60 °C, ou -20 à +50 °C pour la version LV alimentée entre 24 et 36 VDC. Sans module 10G, le châssis fonctionne jusqu'à -40 à +85 °C.
Peut-on obtenir une redondance sans temps de coupure ?
Oui, avec le module SWM-20GT-HSR qui apporte les protocoles HSR et PRP de la norme IEC 62439-3. Les trames circulent sur deux chemins en parallèle, si bien qu'une rupture de lien n'entraîne aucune perte de données.
Demander un devis pour le RGS-P9000
Décrivez les modules et les alimentations souhaités pour chaque châssis : nous répondons sous 24 h ouvrées avec des tarifs adaptés à vos quantités. Notre équipe vous aide à composer la configuration de modules la plus adaptée à votre site.
Produits similaires
Voir toute la catégorie

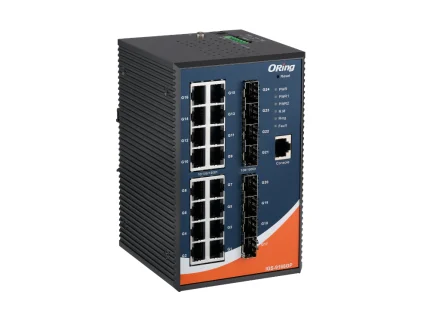

ORing IGS-9000 - Switch Ethernet industriel manageable Gigabit rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique

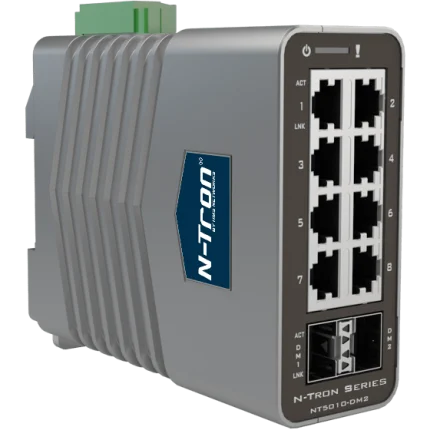

Red Lion N-Tron NT-5010 - Switch industriel manageable 10 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion N-Tron NT328G - Switch industriel manageable niveau 3, 28 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IGS-9084GP-FB2 - Switch Gigabit manageable 12 ports avec bypass fibre
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IGAP-W99110GP+ - Point d'accès Wi-Fi 6 extérieur IP68 avec port SFP
- Wi-Fi
- Ethernet
- Fibre optique

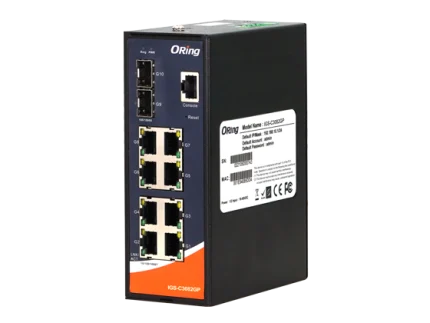

ORing IGS-3000 - Switch Gigabit industriel manageable rail DIN, uplinks SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

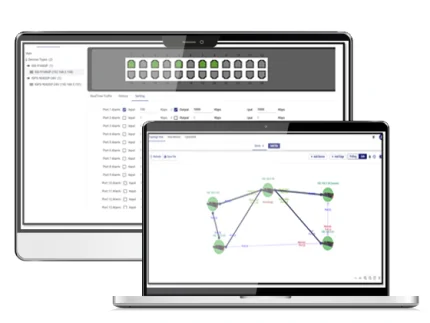

ORing Open-Vision Pro - Logiciel de supervision réseau NMS 100 à 1000 nœuds
