Prosoft antennes MIMO 2,4/5 GHz - Antenne Wi-Fi 802.11n industrielle
- Antennes MIMO bibande 2,4 et 5 GHz pour radios Wi-Fi 802.11n
- Omni 4 ou 6 dBi, panneaux 6, 7 et 12 à 14 dBi
- Câbles intégrés de 0,3 à 4,6 m, RP-SMA, N mâle ou N femelle
- A2512NJ3-DP : 3 antennes, -40 à +85 °C, vent 210 km/h
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP50 à IP54 |
| Type de montage | Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 (802.11n) |
| Variante | Omni 4 ou 6 dBi, panneau 6, 7 ou 12 dBi ; RP-SMA, N mâle ou N femelle ; câbles 0,3 à 4,6 m |
| Caractéristiques d'antenne | MIMO bibande 2,4 / 5 GHz, omnidirectionnelle ou directive, 3 voies (sauf A2507NP-DP), 50 ohms |
| Type | Omni 4 dBi, Omni 6 dBi, Panneau 6 dBi, Panneau 7 dBi, Panneau 12 dBi |
| Connecteur | N femelle, câbles 0,9 m, N mâle, câbles 1,8 m, RP-SMA, câbles 0,3 m, RP-SMA, câbles 0,9 m, RP-SMA, câbles 1,8 m, RP-SMA, câbles 2,4 m, RP-SMA, câbles 4,6 m, N mâle, N femelle |
- Wi-Fi
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes MIMO 2,4/5 GHz Prosoft regroupent plusieurs éléments rayonnants dans un seul boîtier pour exploiter les radios Wi-Fi 802.11n multi-antennes. Elles offrent plus de débit et une meilleure tenue dans les environnements encombrés : racks métalliques, machines, structures de bâtiment.
La famille réunit des antennes omnidirectionnelles 4 et 6 dBi et des panneaux directifs de 6 à 14 dBi, avec câbles intégrés RP-SMA ou N. Elles accompagnent nos radios Wi-Fi industrielles ; retrouvez toutes nos antennes.
Points forts des antennes MIMO bibande
- Bibande 2,4 GHz et 5 GHz (jusqu'à 5,9 ou 6 GHz selon le modèle)

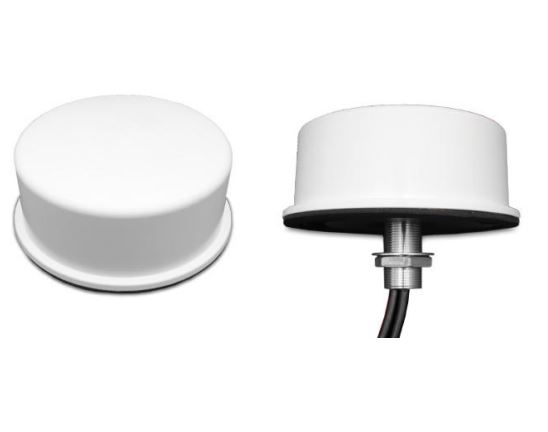

- A2504S3-O : 4 dBi multipolarisée, plan de masse intégré, 114 mm de diamètre, 340 g, 50 W

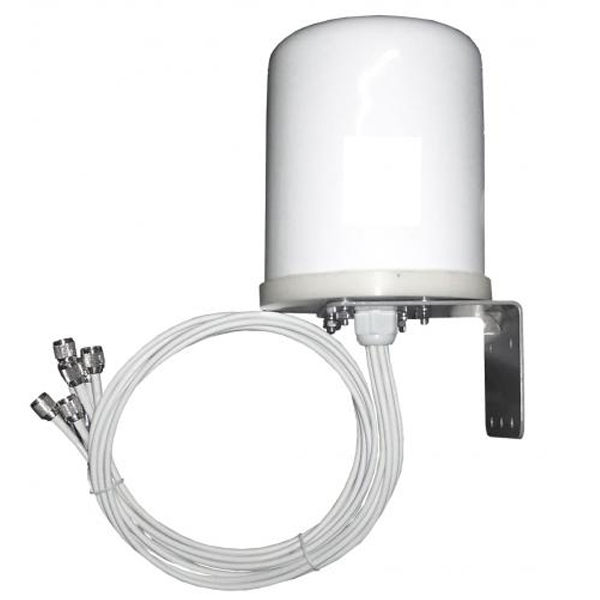

- A2506NJ3-O : 3 antennes omni 6 dBi, isolation entre voies d'au moins 25 dB, 20 W
- A2512NJ3-DP : 12 à 14 dBi, deux éléments verticaux et un horizontal, isolation croisée supérieure à 28 dB
- A2507NP-DP : panneau 7 dBi IP54, montage mât ou mur, 408 g
- Câbles intégrés de 0,3 à 4,6 m pour limiter les raccords
Applications en bâtiment et sur site technique
- Couverture Wi-Fi d'un entrepôt, d'une zone de stockage ou d'un atelier encombré
- Liaison point à multipoint entre bâtiments d'un site industriel ou d'un campus
- Équipements mobiles et chariots automatisés circulant dans un bâtiment
- Raccordement Wi-Fi de coffrets techniques isolés (pompage, comptage, CVC)
Intégration et compatibilité
Ces antennes se raccordent aux radios 802.11n à 2 ou 3 ports d'antenne, notamment les RadioLinx RLX2. L'A2504S3-O se fixe par un goujon unique de 3/4 de pouce, l'A2506NJ3-O sur un mât de 40 à 50 mm.
Le lien Wi-Fi transporte ensuite Modbus TCP, BACnet/IP, EtherNet/IP ou SNMP vers la supervision technique. L'outil ProSoft Wireless Designer aide à choisir l'antenne et à dimensionner la liaison.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A2504S3-O-1 à A2504S3-O | Omni 4 dBi RP-SMA, câbles 0,3 à 4,6 m | Antenne posée sur le coffret ou déportée |
| A2504NJ3-O-3 / A2504NP3-O-6 | Omni 4 dBi à connecteurs N | Radios ou cordons à connectique N |
| A2506NJ3-O | Omni 6 dBi, boîtier fibre de verre | Mât extérieur, point d'accès central |
| A2506S3-DP / A2507NP-DP | Panneaux 6 et 7 dBi | Couverture d'une zone ciblée |
| A2512NJ3-DP | Panneau 12 à 14 dBi, 3 ports | Liaison point à point ou multipoint |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bandes de fréquences | 2,4 à 2,5 GHz et 4,9 à 6 GHz (A2504S3-O) ; 5,15 à 5,85 GHz (A2506NJ3-O, A2507NP-DP) ; 5,125 à 5,875 GHz (A2512NJ3-DP) |
| Impédance | 50 ohms |
| A2504S3-O | 4 dBi ; multipolarisée ; ROS 1,1:1 à 1,5:1 ; 50 W ; Ø 114,3 x 63,6 mm ; 340 g ; câble LMR200 ; ASA anti-UV ; garantie limitée 1 an |
| A2506NJ3-O | 6 dBi ; ouverture 360° x 40° ; ROS ≤ 1,5 / ≤ 2,0 ; isolation ≥ 25 dB ; 20 W ; 3 câbles de 0,9 m N femelle ; 1,7 kg ; -40 à +70 °C |
| A2507NP-DP | 7 dBi ; ouverture horizontale 55° à 65° ; rapport avant/arrière ≥ 20 dB ; 50 W ; 18,5 x 15,5 x 5,1 cm ; 408 g ; IP54 ; -30 à +70 °C |
| A2512NJ3-DP | 12 à 14 dBi ; ouverture 86° (pol. V) / 75° (pol. H) x 23° ; avant/arrière > 25 dB ; 10 W ; 3 x N femelle ; -40 à +85 °C ; vent 210 km/h |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP50 à IP54
- Type de montage
- Mural, Sur mât ou poteau, Panneau / encastré
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Compatibilité
- Prosoft RadioLinx RLX2 (802.11n)
- Variante
- Omni 4 ou 6 dBi, panneau 6, 7 ou 12 dBi ; RP-SMA, N mâle ou N femelle ; câbles 0,3 à 4,6 m
- Caractéristiques d'antenne
- MIMO bibande 2,4 / 5 GHz, omnidirectionnelle ou directive, 3 voies (sauf A2507NP-DP), 50 ohms
- Type
- Omni 4 dBi, Omni 6 dBi, Panneau 6 dBi, Panneau 7 dBi, Panneau 12 dBi
- Connecteur
- N femelle, câbles 0,9 m, N mâle, câbles 1,8 m, RP-SMA, câbles 0,3 m, RP-SMA, câbles 0,9 m, RP-SMA, câbles 1,8 m, RP-SMA, câbles 2,4 m, RP-SMA, câbles 4,6 m, N mâle, N femelle
Contenu et accessoires compatibles
L'A2512NJ3-DP est livrée avec un kit de mât inclinable et orientable, l'A2504S3-O avec sa fixation à goujon. Prévoir des cordons coaxiaux faible perte et un parafoudre pour les antennes extérieures.
Documentation
Questions fréquentes
Pourquoi une antenne MIMO ?
Une radio 802.11n utilise plusieurs chaînes radio en parallèle. Une antenne MIMO regroupe trois éléments dans un seul boîtier, ce qui augmente le débit et améliore la réception des signaux faibles, avec une seule fixation à installer.
Omni ou panneau ?
L'omni (A2504S3-O, A2506NJ3-O) couvre 360° autour d'un point d'accès. Le panneau (A2512NJ3-DP, ouverture 86° x 23°) vise une zone ou un bâtiment précis et porte plus loin grâce à ses 12 à 14 dBi.
Quelle longueur de câble choisir ?
Les câbles sont intégrés : de 0,3 m pour une antenne posée sur le coffret jusqu'à 4,6 m pour un déport. Choisissez la plus courte longueur possible pour limiter les pertes.
L'A2512NJ3-DP fonctionne-t-elle avec une radio à moins de trois ports ?
Oui. Le constructeur indique qu'elle s'utilise avec des radios à 1, 2 ou 3 ports d'antenne. Elle remplace aussi le panneau 2,4 GHz A2412NJ3-DP en fin de vie.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes MIMO bibande
Indiquez la radio, le nombre de ports et la longueur de câble souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
Produits similaires
Voir toute la catégorie
Poynting ADPT - Adaptateur coaxial SMA, RP-SMA, N, TNC et QMA, lot de 10
- 4G LTE
- 5G
- Wi-Fi
Poynting PUCK-12 - Antenne Wi-Fi 6E 2x2 MIMO industrielle IP69K
- Bluetooth LE
- Wi-Fi
- IP69K
Prosoft C40MB et C60MB - Câble coaxial LMR 400 et LMR 600 en touret
- 4G LTE
- Wi-Fi
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-EIP-MBS - Passerelle EtherNet/IP vers Modbus série
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Aucune (filaire)
- Ethernet
- EtherNet/IP

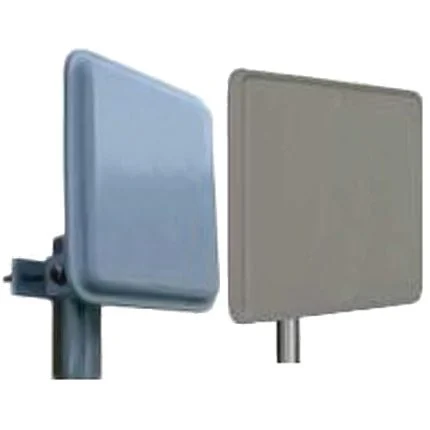

Prosoft antennes directionnelles 5 GHz - Antenne Wi-Fi longue portée
