Prosoft antennes omnidirectionnelles 2,4/5 GHz - Antenne Wi-Fi bibande
- Antennes omnidirectionnelles Wi-Fi bibande 2,4 GHz et 5 GHz
- Gain de 0 à 8 dBi selon le modèle et la bande
- RP-SMA ou N mâle articulée, N traversée profil bas, colinéaire N femelle
- A2505NJ-OC : IP67, -40 à +85 °C, vent 210 km/h
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP67 |
| Type de montage | Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 |
| Variante | 0 à 8 dBi ; RP-SMA ou N mâle articulée, N traversée, colinéaire N femelle |
| Caractéristiques d'antenne | Omnidirectionnelle bibande 2,4 et 5 GHz, polarisation verticale, 50 ohms |
| Connecteur | RP-SMA (A2502S-OA, A2504S-OA), N mâle (A2502NP-OA, A2503NP-OC), N femelle (autres modèles) |
| Gain | 0 dBi, 2/3 dBi, 2 dBi, 3 dBi, 4 dBi, 5/7 dBi, 6/8 dBi, 6 dBi |
| Montage | N traversée, N mâle articulée, RP-SMA articulée, N mâle, Colinéaire N femelle, N traversée (version W) |
- Wi-Fi
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes omnidirectionnelles bibande Prosoft couvrent les bandes Wi-Fi 2,4 GHz et 5 GHz sur 360°. Elles équipent les points d'accès et clients Wi-Fi industriels qui alternent entre les deux bandes, ou qui passent en 5 GHz quand le 2,4 GHz est saturé.
La gamme va de l'antenne articulée vissée sur la radio à la colinéaire de mât IP67, en passant par des antennes traversantes à profil bas pour toits de coffret ou de véhicule. Voir aussi nos points d'accès Wi-Fi industriels et toutes nos antennes.
Points forts des antennes omni bibande
- Couverture sur 360° en 2,4 à 2,5 GHz et 4,9 à 5,9 GHz selon le modèle
- Gains de 0 à 8 dBi, polarisation verticale, impédance 50 ohms
- A2505NJ-OC : 5 et 7 dBi, IP67, -40 à +85 °C, 25 W, 279 mm
- A2504NBHW-OC : profil bas de 45 mm, 100 W, filetage 1-1/8 pouce compatible perçage 3/4 pouce

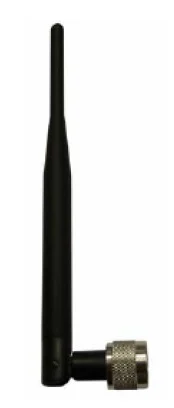

- A2502NP-OA : antenne articulée compacte à connecteur N mâle, 45 g
- Testées par le constructeur avec les radios RadioLinx
Applications en bâtiment et sur site technique
- Couverture Wi-Fi d'une cour logistique, d'un quai ou d'un parking
- Radio Wi-Fi en coffret technique avec antenne traversante en toiture
- Atelier ou entrepôt : antenne articulée directement sur la radio
- Réseau de télégestion sur station d'eau ou site technique étendu
Intégration et compatibilité
Ces antennes se montent sur toute radio Wi-Fi 2,4 / 5 GHz au connecteur adapté, notamment les RadioLinx RLX2. Les modèles N femelle se raccordent par cordon coaxial faible perte, avec parafoudre en extérieur.
La liaison Wi-Fi transporte ensuite Modbus TCP, BACnet/IP, EtherNet/IP ou SNMP de façon transparente vers la supervision ou la GTB. L'outil ProSoft Wireless Designer aide à choisir l'antenne.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A2502S-OA / A2504S-OA | Articulées 2 ou 4 dBi, RP-SMA | Couverture locale, antenne sur la radio |
| A2502NP-OA / A2503NP-OC | Articulée ou courte, N mâle | Radio à connecteur N femelle |
| A2500NBH-OC / A2503NBH-OC / A2504NBHW-OC | Traversantes 0, 3 ou 4 dBi, profil bas | Toit de coffret, de véhicule ou de cabine |
| A2506NBH-OC / A2506NBHW-OC | Traversantes 6 dBi à visser | Extérieur, portée accrue |

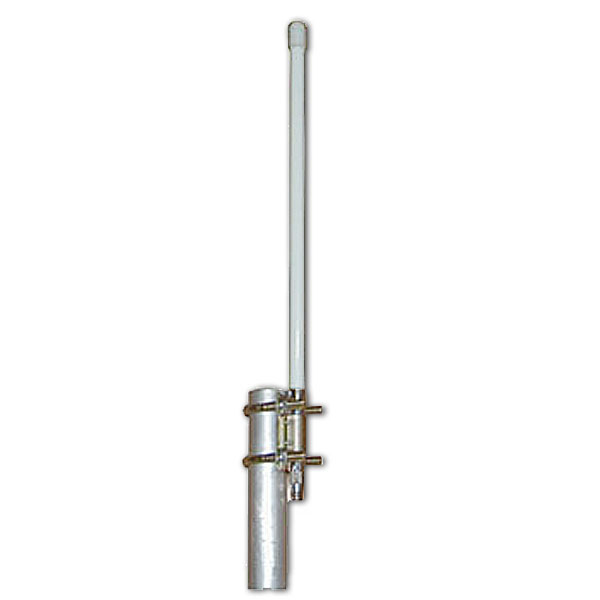

| A2505NJ-OC / A2506NJ-OC | Colinéaires 5/7 et 6/8 dBi | Mât ou mur en extérieur |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bandes de fréquences | 2,4 à 2,5 GHz et 4,9 à 5,9 GHz (selon le modèle) |
| Diagramme | Omnidirectionnel, polarisation verticale |
| Impédance | 50 ohms |
| A2505NJ-OC | 5 dBi / 7 dBi ; ouverture verticale 25° / 15° ; 25 W ; 279 mm ; 136 g ; IP67 ; -40 à +85 °C |
| A2506NJ-OC | 6 dBi / 8 dBi ; 25 W ; 660 mm ; 0,23 kg ; -40 à +85 °C ; vent 201 km/h |
| A2504NBHW-OC | 3 dBi / 4 dBi ; ROS inférieur à 2,0:1 ; 100 W ; 45 mm x 38 mm ; 0,15 kg ; -40 à +70 °C |
| A2502NP-OA | 2 dBi / 3 dBi ; 2 W ; N mâle ; 44,4 x 177,8 mm ; 45 g ; -10 à +55 °C |
| A2502S-OA | 2 dBi ; RP-SMA ; 150,7 mm ; -20 à +65 °C |
| A2504S-OA | 4 dBi à 2,45 GHz, 5 dBi à 4,9 et 5,25 GHz, 4,5 dBi à 5,75 GHz ; RP-SMA ; 159,6 mm ; -20 à +65 °C |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP67
- Type de montage
- Sur mât ou poteau, Panneau / encastré
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Compatibilité
- Prosoft RadioLinx RLX2
- Variante
- 0 à 8 dBi ; RP-SMA ou N mâle articulée, N traversée, colinéaire N femelle
- Caractéristiques d'antenne
- Omnidirectionnelle bibande 2,4 et 5 GHz, polarisation verticale, 50 ohms
- Connecteur
- RP-SMA (A2502S-OA, A2504S-OA), N mâle (A2502NP-OA, A2503NP-OC), N femelle (autres modèles)
- Gain
- 0 dBi, 2/3 dBi, 2 dBi, 3 dBi, 4 dBi, 5/7 dBi, 6/8 dBi, 6 dBi
- Montage
- N traversée, N mâle articulée, RP-SMA articulée, N mâle, Colinéaire N femelle, N traversée (version W)
Contenu et accessoires compatibles
Les antennes traversantes sont livrées avec leur visserie, les A2506NBH-OC et A2506NBHW-OC avec leur matériel de fixation. Pour l'A2505NJ-OC, le kit de mât RLX-MBAM1009 (mât jusqu'à 2,4 pouces) est vendu séparément.
Documentation
Questions fréquentes
Pourquoi choisir une antenne bibande ?
Une seule antenne couvre à la fois 2,4 GHz et 5 GHz. On garde le choix de la bande sur la radio sans changer d'antenne, ce qui simplifie la maintenance et les pièces de rechange.
Quelle antenne pour l'extérieur ?
La colinéaire A2505NJ-OC est IP67, fonctionne de -40 à +85 °C et résiste à des vents de 210 km/h. Un kit de mât RLX-MBAM1009 est disponible en option. Les antennes articulées sont plutôt destinées à une pose sur la radio en intérieur ou en coffret.
Quelle connectique prévoir ?
Les A2502S-OA et A2504S-OA ont un connecteur RP-SMA qui se visse sur la radio. Les A2502NP-OA et A2503NP-OC ont un connecteur N mâle. Les modèles traversants et colinéaires ont un N femelle et se raccordent par câble coaxial.
Que remplace l'A2506NJ-OC ?
Le constructeur l'a passée en fin de vie et recommande l'A2505NJ-OC, plus compacte (279 mm) et IP67.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes omni bibande
Précisez la radio, le connecteur et le mode de pose : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
