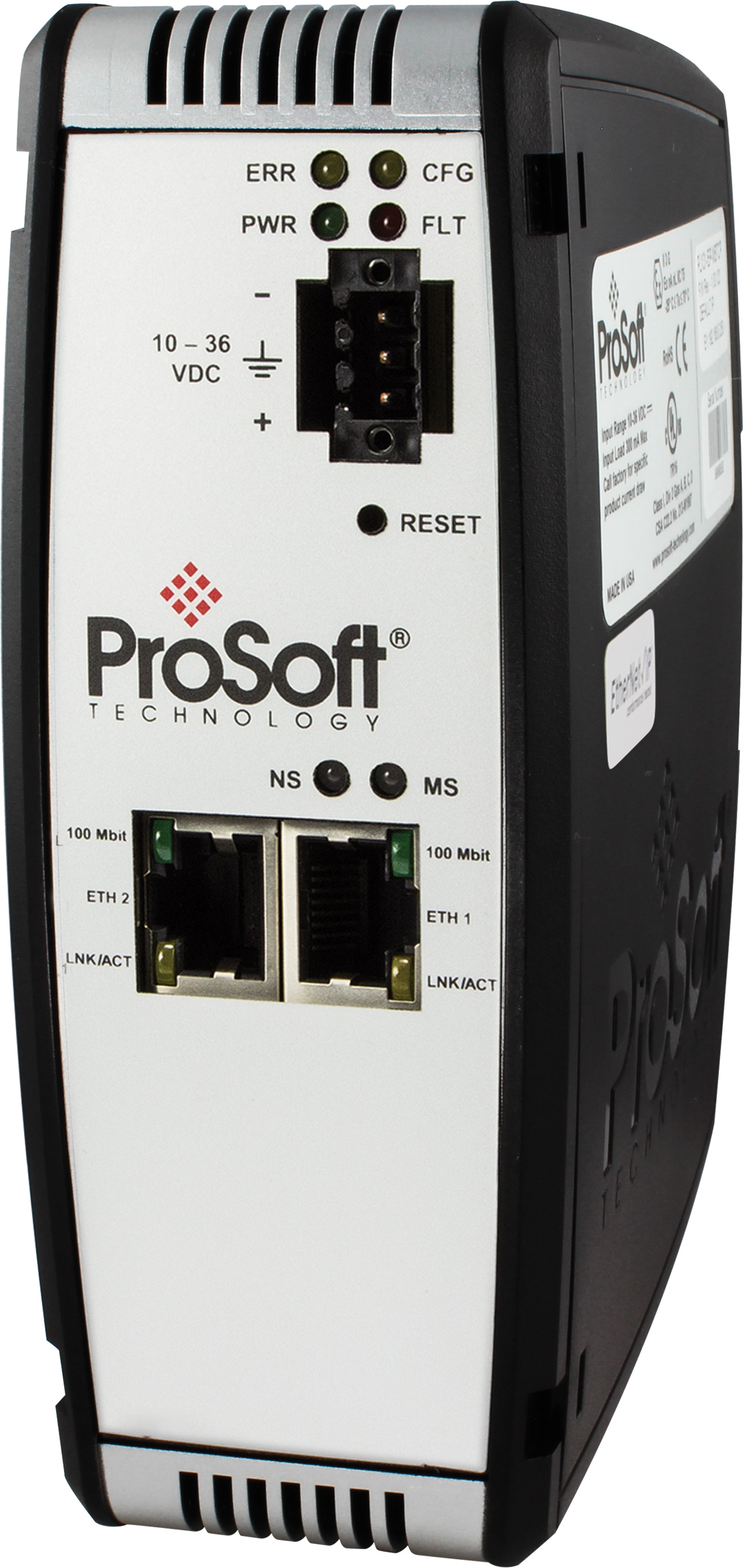

Prosoft PLX32-MBTCP-PND - Passerelle Modbus TCP vers PROFINET double réseau
- Passerelle Modbus TCP (client et serveur) vers PROFINET IO Device classe A
- 2 ports Ethernet 10/100 pour les communications, la configuration et le diagnostic à distance
- 1 440 octets PROFINET en entrée et en sortie, 10 000 registres de 16 bits
- 10 clients Modbus TCP (160 commandes), 5 serveurs MBAP et 5 encapsulés
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | Modbus TCP, PROFINET |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 2 ports |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 2 x RJ45 10/100 Base-T, bornier d'alimentation J180 |
| Protocole PROFINET | IO Device classe A, certificat PI Z11013 |
| Température de fonctionnement | -25 à +70 °C |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- PROFINET
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

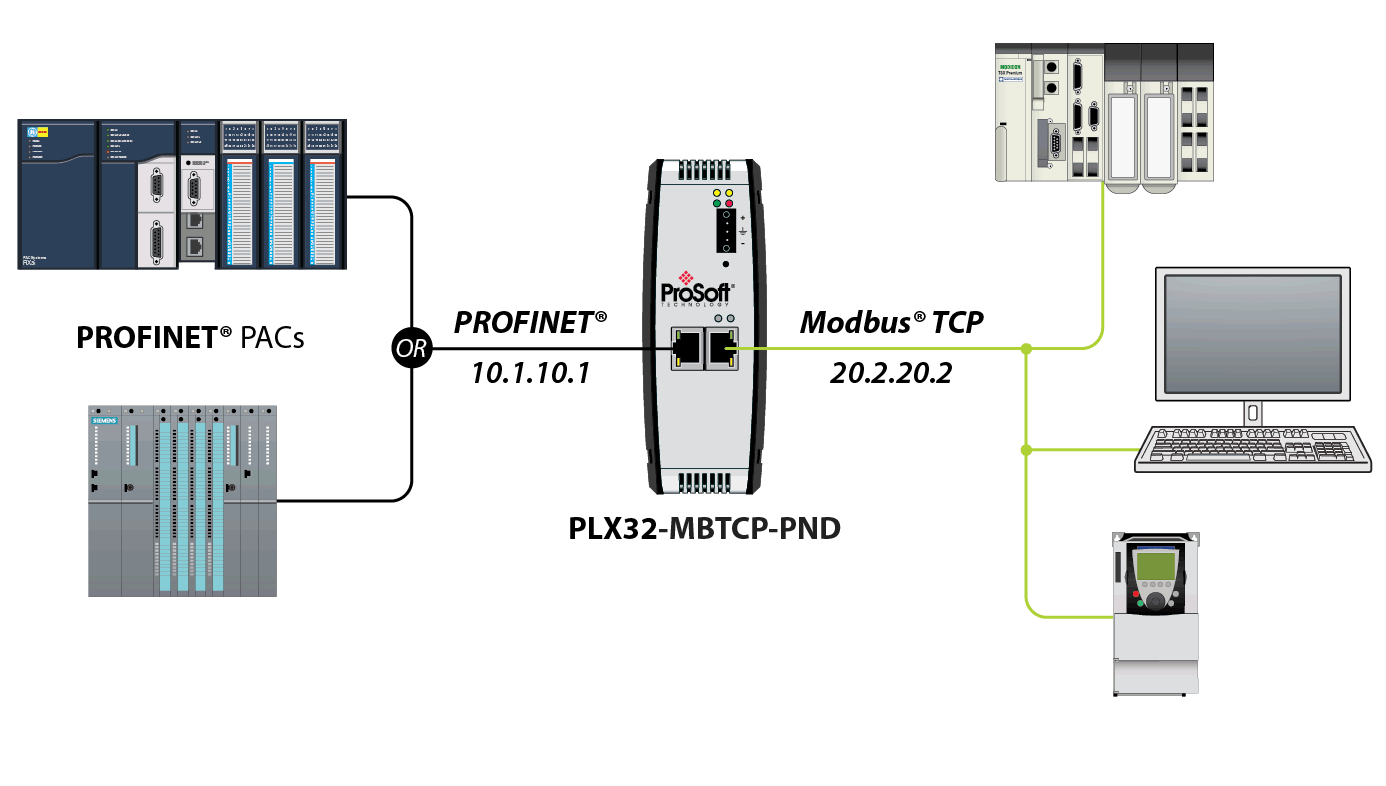

La passerelle Modbus TCP PROFINET Prosoft PLX32-MBTCP-PND transfère des données dans les deux sens entre un contrôleur PROFINET, comme un automate Siemens S7-1200 ou S7-1500, et des équipements Modbus TCP/IP : compteurs d'énergie, centrales de mesure, variateurs, régulateurs ou superviseurs. Côté PROFINET elle est IO Device (esclave) ; côté Modbus TCP elle est à la fois client et serveur.
Cette version PLX32 dispose de deux ports Ethernet pour les communications réseau, la configuration et le diagnostic à distance. Elle s'adresse aux intégrateurs qui doivent faire lire par un automate PROFINET des équipements Modbus TCP, ou exposer les données de cet automate à une GTB Modbus TCP. Voir nos passerelles Modbus et nos convertisseurs de protocoles industriels.
Points forts du PLX32-MBTCP-PND
- PROFINET IO Device classe A, certification PROFINET v2 (certificat PI Z11013)
- 1 440 octets en entrée et 1 440 octets en sortie, échange cyclique temps réel et acyclique
- Modbus TCP client : 10 connexions, 16 commandes par client, 160 commandes au total
- Modbus TCP serveur : 5 connexions MBAP et 5 connexions encapsulées
- Deux ports Ethernet 10/100 sur boîtier rail DIN autonome
- Testée avec des équipements Modbus TCP et des contrôleurs PROFINET de plusieurs fabricants
- 10 000 registres de 16 bits, carte SD optionnelle pour la sauvegarde ou la duplication de configuration
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Comptage énergétique : lecture par un automate Siemens PROFINET des compteurs et centrales de mesure Modbus TCP d'un TGBT
- Bâtiment tertiaire ou hôpital : mise à disposition de la GTB Modbus TCP des données d'une installation pilotée en PROFINET
- Datacenter : intégration des onduleurs, groupes froids ou TGBT Modbus TCP dans un automatisme PROFINET
- Site industriel : raccordement de variateurs et régulateurs Modbus TCP à un S7-1500 sans module de communication supplémentaire
- Station de pompage ou réseau de chaleur : échange de consignes entre automate PROFINET et superviseur Modbus TCP
Intégration et compatibilité
Côté PROFINET, la passerelle est déclarée dans TIA Portal ou dans l'outil du contrôleur grâce à son fichier GSDML, téléchargeable sur le site du constructeur. Côté Modbus TCP, les codes fonction 1, 2, 3, 4, 5, 6, 15 et 16 sont pris en charge, plus 22 et 23 en serveur. Chaque commande client peut être activée ou désactivée individuellement, avec écriture sur changement de valeur et code d'erreur dédié.
Une GTB peut interroger directement la passerelle en serveur Modbus TCP pour lire les données échangées avec l'automate PROFINET. La configuration, à distance, se fait avec le logiciel gratuit ProSoft Configuration Builder ; le diagnostic des deux réseaux est visible depuis le même outil. Voir toute la gamme Prosoft.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole PROFINET | IO Device classe A, échange cyclique temps réel (RT) et acyclique |
| Données PROFINET | 1 440 octets en entrée, 1 440 octets en sortie |
| Certification PROFINET | Certificat PI Z11013, conformité classe A |
| Protocole Modbus | Modbus TCP/IP client et serveur |
| Clients Modbus TCP | 10 connexions, 160 commandes configurables au total |
| Serveurs Modbus TCP | 5 connexions MBAP et 5 connexions encapsulées |
| Codes fonction | 1, 2, 3, 4, 5, 6, 15, 16 ; 22 et 23 en serveur uniquement |
| Gestion des commandes | Activation individuelle, écriture sur changement de valeur, code d'erreur par commande |
| Commandes par client | 16, configurables en code fonction, adresse esclave, registres et nombre de mots ou bits |
| Ports Ethernet | 2 x RJ45 10/100 Mbit/s full et half-duplex, isolation 1 500 Vrms |
| Base de données | 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Chocs | IEC 60068-2-27 : 15 g en fonctionnement, 30 g hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Sauvegarde | Emplacement carte SD (carte en option) |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet ; ProSoft Discovery Service pour changer l'adresse IP hors sous-réseau ; verrouillage de la configuration par commutateur (firmware 1.04 et plus) |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS ; PROFINET |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- Modbus TCP, PROFINET
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Nombre de ports Ethernet
- 2 ports
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 2 x RJ45 10/100 Base-T, bornier d'alimentation J180
- Protocole PROFINET
- IO Device classe A, certificat PI Z11013
- Température de fonctionnement
- -25 à +70 °C
Contenu et accessoires compatibles
Livré avec un tournevis de 2,5 mm et le connecteur d'alimentation J180. La carte SD, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à commander séparément. Le fichier GSDML est téléchargeable gratuitement.
Documentation
Questions fréquentes
Un automate Siemens peut-il lire des compteurs Modbus TCP avec cette passerelle ?
Oui. En client Modbus TCP, la passerelle interroge jusqu'à 10 équipements avec 160 commandes au total et place les valeurs dans les données PROFINET, jusqu'à 1 440 octets en entrée et en sortie.
Une GTB Modbus TCP peut-elle accéder aux données de l'automate PROFINET ?
Oui. La passerelle est aussi serveur Modbus TCP, avec 5 connexions MBAP et 5 encapsulées. La GTB lit et écrit les registres échangés avec le contrôleur PROFINET.
Comment déclarer la passerelle dans TIA Portal ?
En important le fichier GSDML du PLX32-MBTCP-PND, publié par le constructeur. La passerelle apparaît alors comme un IO Device PROFINET classe A.
Quelle différence avec le PLX31-MBTCP-PND ?
Le PLX31-MBTCP-PND n'a qu'un port Ethernet. Le PLX32-MBTCP-PND en a deux, ce qui donne plus de souplesse pour organiser les réseaux et le raccordement de l'outil de configuration.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX32-MBTCP-PND
Indiquez-nous le contrôleur PROFINET, la liste des équipements Modbus TCP et le volume de données : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
