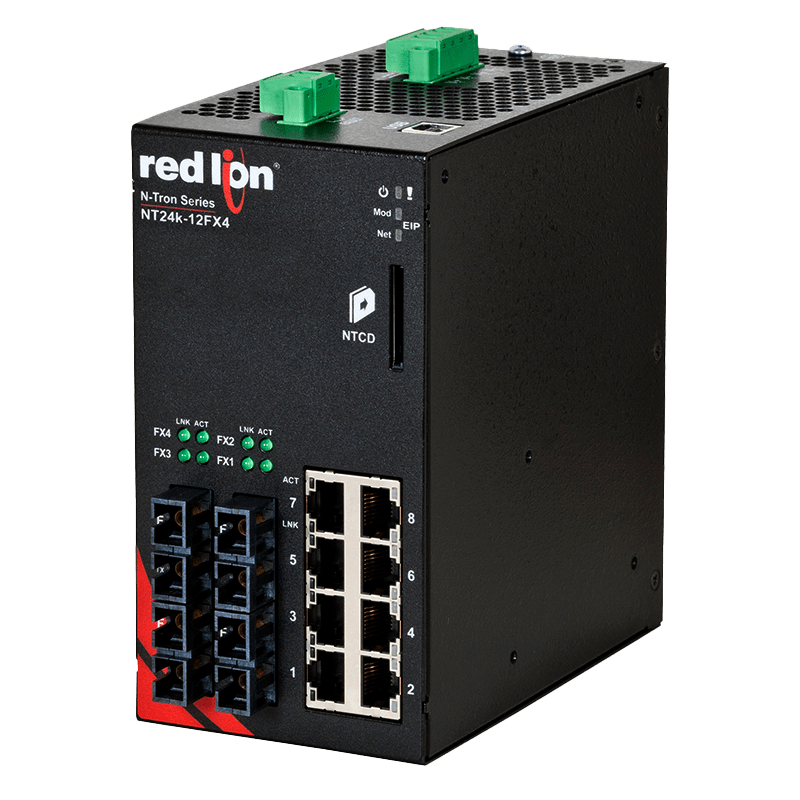

Red Lion N-Tron NT24K-12FX - Switch manageable 12 ports, 4 fibres 100M
- 12 ports : 8 RJ45 10/100/1000 Mbit/s et 4 ports fibre 100Base-FX
- SC ou ST, multimode 2 km ou monomode 15, 40 et 80 km
- Double entrée 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Rail DIN IP20, -40 à 85 °C (-40 à 80 °C en PoE+), 0,93 kg
- N-Ring et N-Link, SNMP v3, 802.1X, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 2 km ou monomode 15, 40, 80 km ; connecteurs SC ou ST ; options PoE+ (-POE) et IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Débit de commutation | Jusqu’à 16,8 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 2 km, Monomode 15 km, Monomode 40 km, Monomode 80 km |
| Connecteur | SC, ST |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Red Lion N-Tron NT24K-12FX est un switch manageable à 4 ports fibre 100Base-FX, complétés par 8 ports cuivre 10/100/1000 Mbit/s. Avec quatre fibres, un seul boîtier rail DIN peut appartenir à deux anneaux à la fois, ou fermer un anneau et alimenter deux antennes vers des bâtiments ou des postes isolés.
Il convient aux réseaux de télégestion et de GTC qui s'appuient sur une infrastructure fibre 100 Mbit/s, en SC ou en ST, et qui ont besoin d'un nœud de concentration robuste : -40 à 85 °C, double alimentation, contact d'alarme. Les versions PoE+ alimentent caméras et points d'accès. Voir l'ensemble des switchs Ethernet industriels et la gamme Red Lion N-Tron.
Points forts du NT24K-12FX
- 8 ports RJ45 10/100/1000Base-T(X) avec protection ESD et surtension
- 4 ports 100Base-FX SC ou ST : multimode 2 km, monomode 15, 40 ou 80 km
- Débit de commutation jusqu'à 16,8 Gbit/s, latence typique 1,6 µs
- Double alimentation 10 à 49 VDC (22 à 49 VDC en PoE+)
- PoE+ 802.3af/at sur les 8 ports cuivre, 30 W par port (version -POE)
- N-Ring 30 ms environ et N-Link pour coupler deux anneaux
- Contact d'alarme 1 A sous 24 VDC, sauvegarde sur carte NTCD-CFG
- Chocs 200 g, vibrations 50 g, MTBF supérieur à 2 millions d'heures
Applications en bâtiment et sur site technique
- Nœud de couplage entre l'anneau GTC d'un hôpital et l'anneau de sécurité incendie ou de contrôle d'accès, via N-Link
- Réseau d'assainissement d'une collectivité : concentration de plusieurs postes de relèvement reliés en monomode
- Site industriel : anneau principal entre ateliers et deux antennes vers des bâtiments de stockage
- Gare, parking ou tunnel routier : équipements répartis le long d'un tracé, avec caméras PoE+ sur les ports cuivre
Intégration et compatibilité
Quatre ports fibre ouvrent des topologies plus riches : un anneau N-Ring sur deux ports, et deux ports pour un second anneau couplé par N-Link, ou pour des antennes. L'anneau se reconstruit en 30 ms environ et la carte d'anneau localise le défaut. RSTP (802.1w) garantit l'interopérabilité avec des switchs tiers. Les ports 100Base-FX se raccordent aux équipements fibre 100 Mbit/s existants de même type de fibre et de même longueur d'onde, et le switch reste transparent pour BACnet/IP, Modbus TCP, MQTT ou la vidéo IP.
Administration complète : interface web, HTTPS, SSH, SNMP v1, v2 et v3, Syslog, SNTP et LLDP. Authentification 802.1X avec RADIUS, sécurité de port par adresse MAC, VLAN 802.1Q, QoS 802.1p et DSCP, trunking et port mirroring séparent les flux GTB, vidéo et bureautique.
Configuration par navigateur web ou port USB type B, sauvegarde en XML ou sur carte NTCD-CFG. La supervision s'appuie sur SNMP, Syslog, CIP EtherNet/IP et le logiciel N-View ; le contact d'alarme se câble sur une entrée TOR de l'automate ou de la GTB.
Versions disponibles
Lecture des références : FX4 pour la fibre multimode, FXE4 pour la fibre monomode suivie de la portée en km, SC ou ST pour le connecteur, puis les suffixes -POE et -PT.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-12FX4-SC / -ST | 4 ports 100Base-FX multimode, 2 km à 1310 nm | Réseaux multimode internes au site |
| NT24K-12FXE4-SC-15 / -ST-15 | 4 ports monomode, 15 km à 1310 nm | Campus, zones étendues |
| NT24K-12FXE4-SC-40 / -ST-40 | 4 ports monomode, 40 km à 1310 nm | Collectivités, réseaux d'eau |
| NT24K-12FXE4-SC-80 / -ST-80 | 4 ports monomode, 80 km à 1550 nm | Très longues distances |

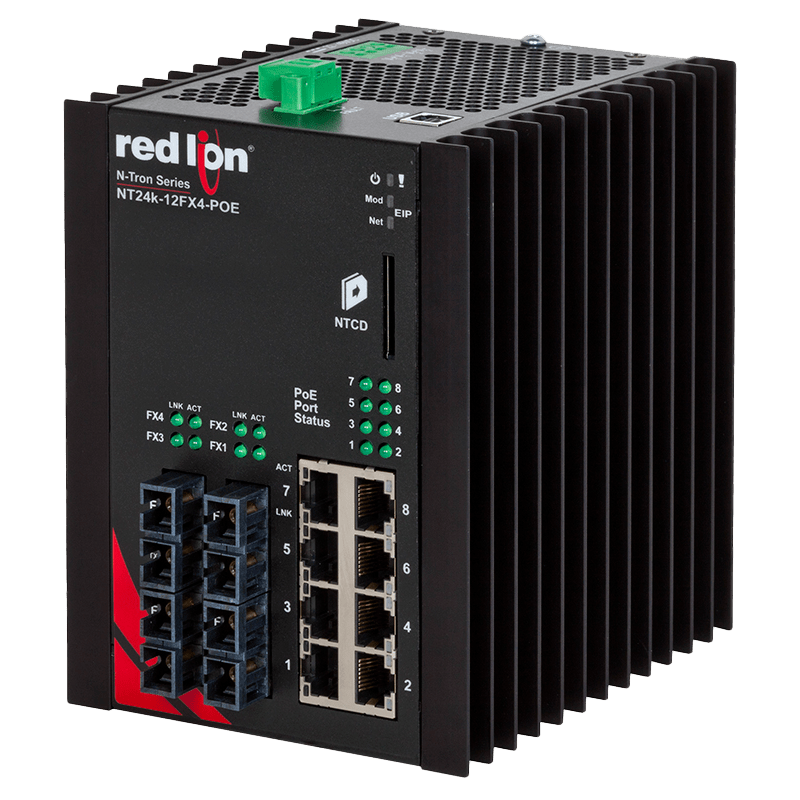

| Suffixe -POE | PoE+ sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras, points d'accès alimentés par le câble |
| Suffixe -PT | IEEE 1588v2 PTP activé | Horodatage précis des événements |
| Suffixe -POE-PT | Cumule PoE+ et PTP | Besoin des deux fonctions |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension |
| Ports fibre | 4 x 100Base-FX, connecteurs SC ou ST duplex selon la référence |
| Multimode | 100Base-FX : 1310 nm, 2 km, fibre 50 ou 62,5/125 µm |
| Monomode | 100Base-FX : 1310 nm (15 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 16,8 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 750 mA sous 24 VDC ; 11,24 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil), sur les 8 ports cuivre simultanément |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 95 % sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en version PoE+ |
| Poids | 0,93 kg ; 1,51 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable normalement ouvert, 1 A sous 24 VDC |
| MTBF | Supérieur à 2 millions d'heures |
| Certifications | UL508, ANSI/ISA 12.12.01 Classe I Division 2, CSA C22.2, CE, EN 50155, EN 50121, EN 61373, ABS, RoHS |
| Conformité de conception | IEEE 1613 (postes électriques), NEMA TS1/TS2 (signalisation routière) |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 2 km ou monomode 15, 40, 80 km ; connecteurs SC ou ST ; options PoE+ (-POE) et IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Débit de commutation
- Jusqu'à 16,8 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 2 km, Monomode 15 km, Monomode 40 km, Monomode 80 km
- Connecteur
- SC, ST
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch est livré avec son clip rail DIN. Accessoires constructeur compatibles : carte de récupération de configuration NTCD-CFG, alimentation rail DIN NTPS-24-1.3 pour les versions sans PoE, NTPS-24-20 ou NTPS-48-10 pour les versions PoE+, kit de montage sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP pour activer IEEE 1588 sur une version standard. Pour prolonger un port cuivre vers la fibre ailleurs dans le bâtiment, voir nos convertisseurs fibre optique.
Documentation
Questions fréquentes
Quel intérêt d'avoir 4 ports fibre ?
Deux ports ferment un anneau, les deux autres servent à coupler un second anneau par N-Link ou à desservir deux sites en antenne. Le NT24K-11FX en a trois, le NT24K-10FX deux.
Le NT24K-12FX est-il compatible avec mes convertisseurs 100 Mbit/s existants ?
Oui si la liaison respecte le même standard 100Base-FX, le même type de fibre et la même longueur d'onde : 1310 nm en multimode 2 km et en monomode 15 ou 40 km, 1550 nm en 80 km.
Quelle différence avec un modèle à ports SFP ?
Ici les transceivers sont intégrés : la portée et le connecteur sont fixés par la référence. Un modèle à cages SFP comme le NT24K-12SFP-DM4 accepte des modules SFP interchangeables, à choisir selon la distance et le type de fibre.
Quelle alimentation prévoir ?
La version standard consomme 750 mA sous 24 VDC (10 à 49 VDC). La version -POE accepte 22 à 49 VDC et monte à 11,24 A sous 24 VDC à pleine charge PoE : Red Lion propose les NTPS-24-20 et NTPS-48-10.
Demander un devis pour le NT24K-12FX
Précisez la référence, le connecteur SC ou ST et les quantités : nous répondons sous 24 h ouvrées avec un conseil sur la topologie et le bilan optique. Les tarifs sont établis selon les quantités et le projet.
