Red Lion N-Tron NT24K-12GX - Switch manageable 12 ports, 4 fibres Gigabit
- 12 ports : 8 RJ45 10/100/1000 Mbit/s et 4 ports fibre Gigabit à connecteurs SC
- Fibre multimode 550 m ou monomode 10, 40 ou 80 km selon la référence
- Alimentation redondante 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Boîtier métal rail DIN IP20, -40 à 85 °C (-40 à 80 °C en PoE+)
- Anneau N-Ring 30 ms environ, SNMP v3, 802.1X, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Nombre de ports Ethernet | 9 à 12 ports |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Connecteur | 8 x RJ45, 4 x SC duplex, 1 x USB type B, bornier d'alimentation |
| Débit de commutation | Jusqu'à 24 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

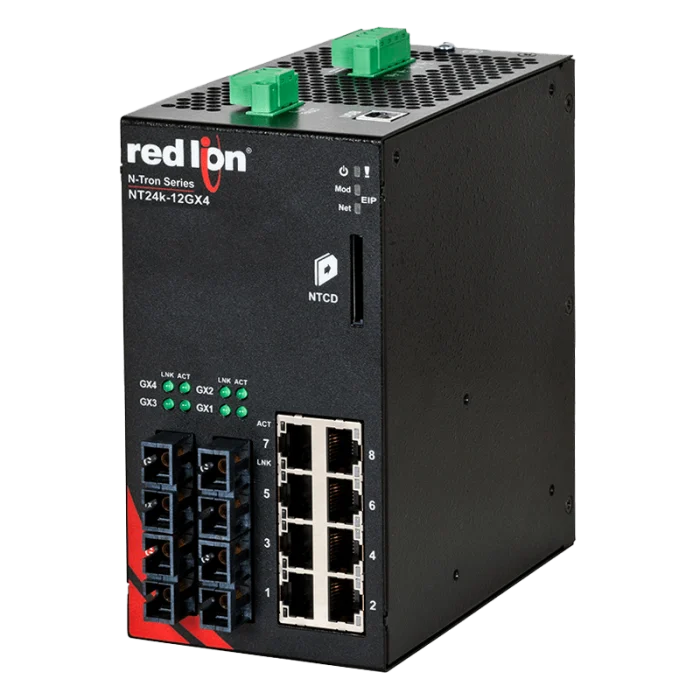

Le Red Lion N-Tron NT24K-12GX est un switch industriel fibre Gigabit manageable qui associe 8 ports cuivre 10/100/1000 Mbit/s et 4 ports fibre 1000 Mbit/s à connecteurs SC. Il sert à construire l'épine dorsale d'un réseau technique : deux ports fibre pour fermer un anneau redondant, deux autres pour desservir un bâtiment voisin ou un local éloigné, et huit ports cuivre pour les automates, régulateurs, compteurs et passerelles du tableau.
Il s'adresse aux intégrateurs GTB, aux bureaux d'études et aux exploitants de campus, hôpitaux, sites industriels ou réseaux d'eau. Le boîtier métal se monte sur rail DIN, fonctionne de -40 à 85 °C et accepte deux alimentations continues. Les versions -POE alimentent caméras et points d'accès par le câble, les versions -PT ajoutent l'horodatage IEEE 1588. Retrouvez aussi nos autres switchs Ethernet industriels et la gamme Red Lion N-Tron.
Points forts du NT24K-12GX
- 8 ports RJ45 10/100/1000Base-T(X) avec protection ESD et surtension, auto MDI/MDIX
- 4 ports 1000Base fibre SC : multimode 550 m, ou monomode 10, 40 et 80 km
- Débit de commutation jusqu'à 24 Gbit/s, store-and-forward, latence typique 1,6 µs
- Table de 16 000 adresses MAC et prise en charge des trames jumbo
- Double entrée d'alimentation 10 à 49 VDC (22 à 49 VDC en PoE+)
- PoE+ IEEE 802.3af/at sur les 8 ports cuivre simultanément, 30 W par port (version -POE)
- N-Ring avec reconstruction en 30 ms environ, RSTP, N-Link entre anneaux
- MTBF supérieur à 2 millions d'heures, garantie constructeur 3 ans
Applications en bâtiment et sur site technique
- Rocade fibre d'un campus universitaire ou hospitalier reliant les sous-stations CVC et les tableaux électriques
- Réseau de supervision d'une station d'épuration ou d'un réseau d'eau potable, avec postes distants de plusieurs kilomètres
- Parking ou plateforme logistique : caméras IP et points d'accès Wi-Fi alimentés en PoE+, remontée en fibre vers le local serveur
- Réseau technique d'un datacenter, séparé du réseau IT, pour les automates de CVC, les centrales de mesure et la GTC
Intégration et compatibilité
Pour la redondance, le NT24K-12GX combine RSTP (802.1w) et la technologie N-Ring de N-Tron, qui reconstruit un anneau en 30 ms environ et affiche une carte de l'anneau avec localisation du défaut ; N-Link relie deux anneaux entre eux. Le switch transporte de façon transparente BACnet/IP, Modbus TCP, MQTT, OPC UA ou la vidéo IP, et l'auto-configuration IGMP limite le trafic multicast. La messagerie CIP EtherNet/IP permet de remonter son état dans un automate, et le logiciel N-View centralise la surveillance de plusieurs switchs N-Tron.
Le switch est entièrement administrable : interface web, HTTPS, SSH, SNMP v1, v2 et v3, journal d'événements et Syslog, synchronisation horaire SNTP et découverte LLDP (802.1AB). Côté sécurité, il gère l'authentification 802.1X avec serveur RADIUS et la sécurité de port par adresse MAC. Les VLAN 802.1Q, la qualité de service 802.1p, par port ou DSCP, l'agrégation de liens (trunking) et la recopie de port (port mirroring) permettent de séparer proprement les flux de supervision, de vidéo et de bureautique.
La configuration se fait par navigateur web ou par le port USB type B en face avant. La sauvegarde et la restauration passent par un fichier XML ou par la carte de configuration NTCD-CFG, pratique pour remplacer un switch à l'identique sans ordinateur. Le contact d'alarme configurable (1 A sous 24 VDC) peut être câblé sur une entrée TOR de l'automate ou de la GTB pour signaler une perte de lien ou d'alimentation. Nos modules SFP et convertisseurs fibre complètent l'offre.
Versions disponibles

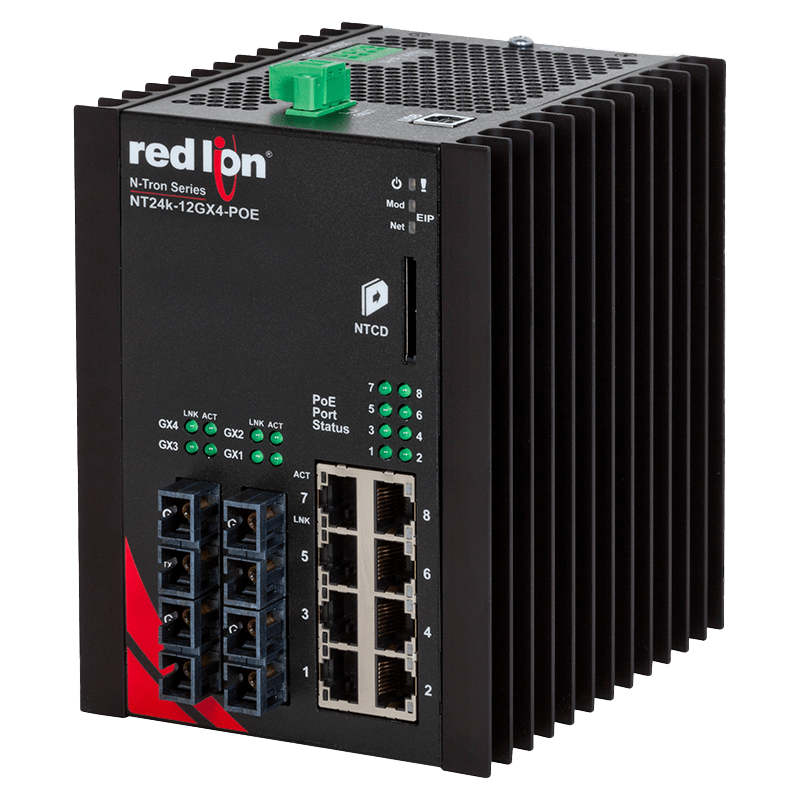

Les références se lisent ainsi : GX4 pour la fibre multimode, GXE4 pour la fibre monomode suivie de la portée en km, puis les suffixes d'option.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-12GX4-SC | 4 ports 1000Base-SX multimode, SC, 550 m sur fibre 50/125 µm (300 m en 62,5/125 µm) | Liaisons entre locaux techniques d'un même bâtiment ou entre bâtiments proches |
| NT24K-12GXE4-SC-10 | 4 ports 1000Base-LX monomode, SC, 10 km à 1310 nm | Campus, zones d'activité, liaisons inter-bâtiments |
| NT24K-12GXE4-SC-40 | 4 ports 1000Base-LX monomode, SC, 40 km à 1310 nm | Réseaux de sites distants, collectivités, réseaux d'eau |
| NT24K-12GXE4-SC-80 | 4 ports monomode, SC, 80 km à 1550 nm | Très longues distances sans répéteur |
| Suffixe -POE | PoE+ IEEE 802.3af/at sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras IP, points d'accès Wi-Fi, passerelles IoT alimentés par le câble |
| Suffixe -PT | Horodatage IEEE 1588v2 PTP activé (horloge frontière et transparente) | Journalisation horodatée, postes électriques, comptage de précision |
| Suffixe -POE-PT | Cumule PoE+ et PTP | Sites qui ont besoin des deux fonctions |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension |
| Ports fibre | 4 x 1000Base, connecteurs SC duplex |
| Multimode | 850 nm, 550 m sur 50/125 µm, 300 m sur 62,5/125 µm |
| Monomode | 1310 nm (10 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 24 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC |
| Normes IEEE | 802.3, 802.3u, 802.3ab, 802.3x, 802.1D/w, 802.1p, 802.1Q, 802.1X ; 802.3af/at en version PoE+ |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 780 mA sous 24 VDC ; 11,37 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil) |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 95 % sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en version PoE+ |
| Poids | 0,93 kg ; 1,51 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable, 1 A sous 24 VDC |
| Certifications | UL508, ANSI/ISA 12.12.01 Classe I Division 2, CSA C22.2, CE, EN 50155, EN 50121, EN 61373, homologation ABS |
| Conformité de conception | IEEE 1613 (postes électriques), NEMA TS1/TS2 (signalisation routière) |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Nombre de ports Ethernet
- 9 à 12 ports
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Connecteur
- 8 x RJ45, 4 x SC duplex, 1 x USB type B, bornier d'alimentation
- Débit de commutation
- Jusqu'à 24 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch se monte directement sur rail DIN 35 mm. Accessoires constructeur compatibles : carte de récupération de configuration NTCD-CFG, alimentation rail DIN NTPS-24-1.3 pour les versions sans PoE, NTPS-24-20 ou NTPS-48-10 pour les versions PoE+, kit de montage sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP pour activer PTP sur une version standard.
Documentation
Questions fréquentes
Quelle portée choisir pour les ports fibre du NT24K-12GX ?
La version GX4 multimode couvre 550 m sur fibre 50/125 µm, ce qui suffit dans un bâtiment ou entre bâtiments proches. Au-delà, choisissez une version GXE4 monomode 10, 40 ou 80 km selon la distance et le bilan optique mesuré.
Quelle différence entre le NT24K-12GX et le NT24K-14GX ?
Les deux ont 8 ports cuivre Gigabit et les mêmes fonctions de gestion. Le 12GX dispose de 4 ports fibre Gigabit, le 14GX en a 6, utiles pour fermer un anneau tout en desservant plusieurs bâtiments.
Peut-on alimenter des caméras IP avec ce switch ?
Oui avec les références -POE : les 8 ports cuivre délivrent du PoE+ IEEE 802.3af/at, jusqu'à 30 W par port, simultanément. Il faut alors une alimentation 22 à 49 VDC dimensionnée pour la charge totale.
Le NT24K-12GX s'intègre-t-il à une supervision existante ?
Oui. Il remonte ses états par SNMP v1, v2 et v3, Syslog et messagerie CIP EtherNet/IP, et son contact d'alarme peut être raccordé à une entrée TOR de la GTB.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-12GX
Indiquez la référence, le type de fibre et les quantités souhaitées : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le bilan optique, l'alimentation et les modules associés. Les tarifs sont établis selon les quantités et le projet.
