Red Lion N-Tron NT24K-11GX - Switch manageable 11 ports, 3 fibres Gigabit
- 11 ports : 8 RJ45 10/100/1000 Mbit/s et 3 ports fibre Gigabit SC
- Fibre multimode 550 m ou monomode 10, 40 ou 80 km
- Débit de commutation jusqu'à 22 Gbit/s, latence typique 1,6 µs
- Double entrée 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Rail DIN IP20, -40 à 85 °C, UL Classe I Division 2, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Connecteur | 8 x RJ45, 3 x SC duplex, 1 x USB type B, bornier d'alimentation |
| Débit de commutation | Jusqu'à 22 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

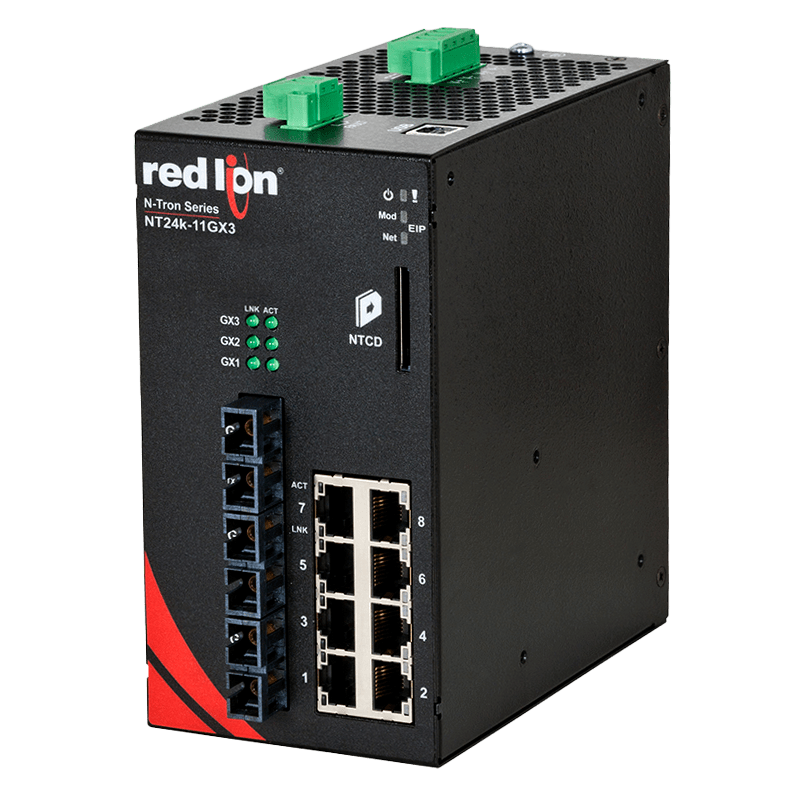

Le Red Lion N-Tron NT24K-11GX est un switch manageable fibre Gigabit à 11 ports : 8 ports cuivre 10/100/1000 Mbit/s et 3 ports fibre 1000 Mbit/s à connecteurs SC. Ce troisième port fibre fait la différence sur le terrain : deux ports ferment l'anneau de la rocade, le troisième part en antenne vers un bâtiment annexe, un parking ou un poste éloigné, sans convertisseur supplémentaire.
Le boîtier métal se monte sur rail DIN, fonctionne de -40 à 85 °C et reçoit deux alimentations continues pour la redondance. Les intégrateurs et exploitants l'utilisent comme switch de distribution dans les locaux techniques, avec des options PoE+ et IEEE 1588 PTP. Comparez avec nos autres switchs Ethernet industriels ou nos switchs PoE industriels.
Points forts du NT24K-11GX
- 8 ports RJ45 10/100/1000Base-T(X) avec protection ESD et surtension
- 3 ports fibre Gigabit SC : multimode 550 m, ou monomode 10, 40 et 80 km
- Débit de commutation jusqu'à 22 Gbit/s, latence typique 1,6 µs
- Table de 16 000 adresses MAC, trames jumbo, store-and-forward
- Double alimentation 10 à 49 VDC (22 à 49 VDC en version PoE+)
- PoE+ 802.3af/at sur les 8 ports cuivre simultanément, 30 W par port
- N-Ring 30 ms environ, N-Link, RSTP, option IEEE 1588v2
- Chocs 200 g, vibrations 50 g, MTBF supérieur à 2 millions d'heures
Applications en bâtiment et sur site technique
- Rocade fibre d'un campus hospitalier : anneau entre les pavillons et antenne vers la chaufferie centrale
- Parc d'activités ou zone tertiaire : distribution du réseau GTC entre bâtiments et bornes de recharge
- Station d'épuration : anneau autour des ouvrages, antenne monomode vers un poste de relèvement distant
- Datacenter : réseau technique dédié aux automates de climatisation, aux centrales de mesure et à la supervision électrique
Intégration et compatibilité
Le NT24K-11GX combine RSTP (802.1w) et N-Ring : l'anneau se reconstruit en 30 ms environ et l'interface affiche une carte de l'anneau avec la position du défaut. N-Link interconnecte deux anneaux de façon redondante, pratique quand le troisième port fibre rejoint un second anneau de bâtiment. Le switch reste transparent pour BACnet/IP, Modbus TCP, MQTT, OPC UA ou la vidéo IP, et l'auto-configuration IGMP canalise le multicast. Son état se lit en EtherNet/IP (CIP) depuis un automate, et le logiciel N-View regroupe la surveillance de plusieurs switchs N-Tron.
Administration complète : interface web, HTTPS, SSH, SNMP v1, v2 et v3, Syslog, SNTP et LLDP. Authentification 802.1X avec RADIUS, sécurité de port par adresse MAC, VLAN 802.1Q, QoS 802.1p et DSCP, trunking et port mirroring séparent les flux GTB, vidéo et bureautique.
Mise en service par navigateur web ou port USB type B. La carte NTCD-CFG ou un fichier XML permettent de restaurer la configuration sur un switch neuf en quelques minutes. Le contact d'alarme configurable, raccordé à la GTB, signale une coupure d'alimentation ou de liaison.
Versions disponibles
Lecture des références : GX3 pour la fibre multimode, GXE3 pour la fibre monomode suivie de la portée en km, puis les suffixes -POE et -PT.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-11GX3-SC | 3 ports 1000Base-SX multimode SC, 550 m sur 50/125 µm | Distribution dans un bâtiment ou entre bâtiments voisins |
| NT24K-11GXE3-SC-10 | 3 ports 1000Base-LX monomode SC, 10 km à 1310 nm | Campus et zones d'activité |
| NT24K-11GXE3-SC-40 | 3 ports 1000Base-LX monomode SC, 40 km à 1310 nm | Sites distants et réseaux d'eau |
| NT24K-11GXE3-SC-80 | 3 ports monomode SC, 80 km à 1550 nm | Très longues distances |

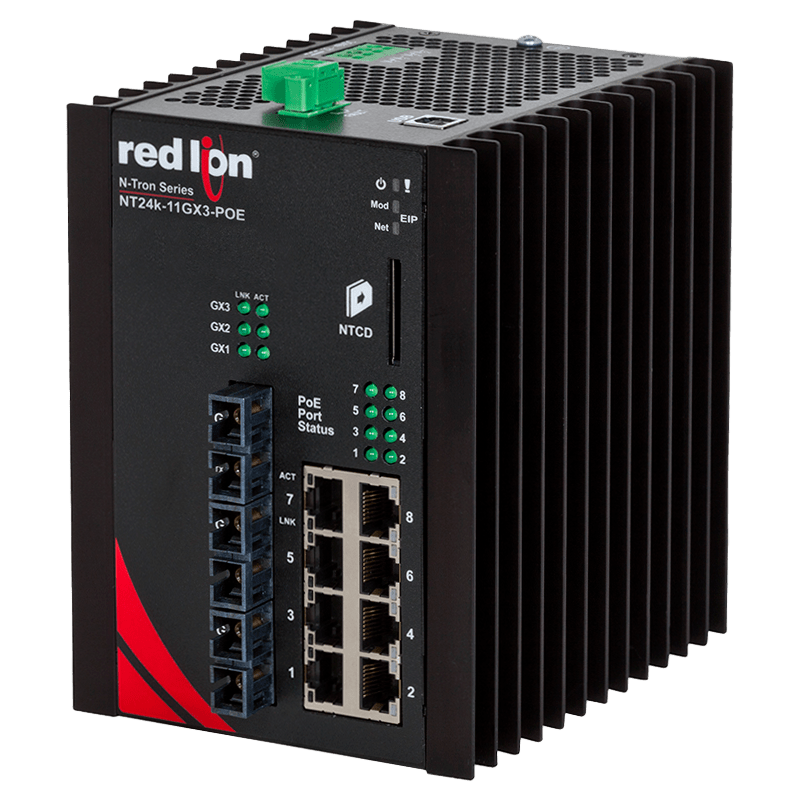

| Suffixe -POE | PoE+ sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras, points d'accès, passerelles alimentés par le câble |
| Suffixe -PT | IEEE 1588v2 PTP (horloge frontière et transparente) | Horodatage et journalisation précis |
| Suffixe -POE-PT | Cumule PoE+ et PTP | Sites qui ont besoin des deux |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension |
| Ports fibre | 3 x 1000Base, connecteurs SC duplex |
| Multimode | 1000Base-SX : 850 nm, 550 m sur 50/125 µm, 300 m sur 62,5/125 µm |
| Monomode | 1000Base-LX : 1310 nm (10 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 22 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 780 mA sous 24 VDC ; 11,37 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil), sur les 8 ports cuivre simultanément |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 95 % sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en version PoE+ |
| Poids | 0,89 kg ; 1,47 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable normalement ouvert, 1 A sous 24 VDC |
| MTBF | Supérieur à 2 millions d'heures |
| Certifications | UL508, ANSI/ISA 12.12.01 Classe I Division 2, CSA C22.2, CE, EN 50155, EN 50121, EN 61373, ABS, RoHS |
| Conformité de conception | IEEE 1613 (postes électriques), NEMA TS1/TS2 (signalisation routière) |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Connecteur
- 8 x RJ45, 3 x SC duplex, 1 x USB type B, bornier d'alimentation
- Débit de commutation
- Jusqu'à 22 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch est livré avec son clip rail DIN. Accessoires constructeur compatibles : carte de récupération de configuration NTCD-CFG, alimentation rail DIN NTPS-24-1.3 pour les versions sans PoE, NTPS-24-20 ou NTPS-48-10 pour les versions PoE+, kit de montage sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP pour activer IEEE 1588 sur une version standard. Pour prolonger un port cuivre vers la fibre ailleurs dans le bâtiment, voir nos convertisseurs fibre optique.
Documentation
Questions fréquentes
À quoi sert le troisième port fibre du NT24K-11GX ?
Deux ports ferment l'anneau redondant, le troisième dessert un équipement ou un bâtiment en antenne, ou rejoint un second anneau via N-Link. Le NT24K-10GX n'a que deux ports fibre, le NT24K-12GX en a quatre.
Peut-on mélanger multimode et monomode sur le même switch ?
Non, les trois ports fibre d'une référence sont identiques : tous multimode (GX3) ou tous monomode avec la même portée (GXE3-10, -40 ou -80). Pour un port de type différent, ajoutez un convertisseur de média.
Combien de caméras PoE+ peut-on alimenter ?
Les 8 ports cuivre de la version -POE délivrent chacun jusqu'à 30 W (25,5 W côté appareil), simultanément. L'alimentation 22 à 49 VDC doit être dimensionnée en conséquence, par exemple NTPS-24-20 ou NTPS-48-10.
Quelle plage de température en armoire extérieure ?
La version standard fonctionne de -40 à 85 °C, la version PoE+ de -40 à 80 °C. Le boîtier est IP20 : il doit être installé dans une armoire ou un coffret protégé.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-11GX
Indiquez la référence, le type de fibre et les quantités : notre équipe répond sous 24 h ouvrées et vous conseille sur l'architecture en anneau et le bilan optique. Les tarifs dépendent des quantités et du projet.
