Red Lion N-Tron NT24K-16M12 - Switch manageable IP67 16 ports M12 Gigabit
- 16 ports Gigabit 10/100/1000 Mbit/s sur connecteurs M12 8 broches à codage X
- Boîtier métal IP67 à fixation murale, -40 à 85 °C (-40 à 80 °C en PoE+)
- Double alimentation 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port et 240 W au total
- Versions -R à relais de bypass : 2 paires de ports maintenues en cas de coupure
- N-Ring 30 ms environ, SNMP v3, 802.1X RADIUS, EN 50155, UL Classe I Division 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Sans PoE ou PoE+ 240 W (-POE) ; avec ou sans relais de bypass (-R) ; option IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG-M12, cordons M12 X-codé |
| Connecteur | 16 x M12 8 broches X-codé femelle, alimentation M12 codage A (sans PoE) ou L (PoE), USB sur M12 |
| Débit de commutation | Jusqu’à 32 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| PoE | Sans PoE, PoE+ |
| Bypass | Sans bypass, Relais de bypass |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- USB
- SNMP
- EtherNet/IP
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

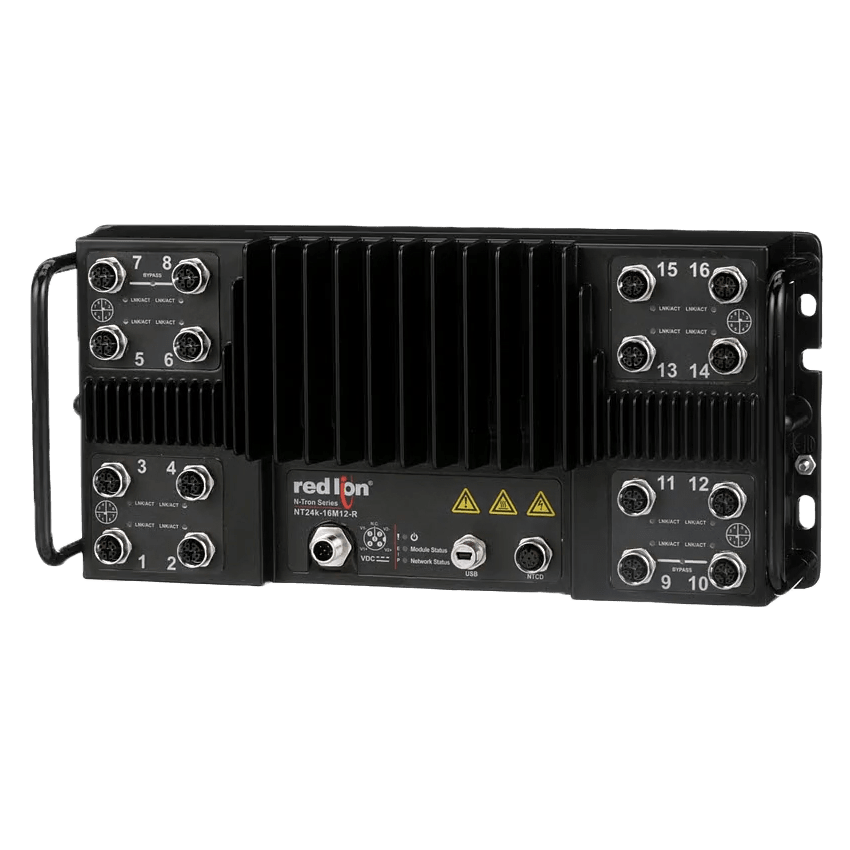

Le Red Lion N-Tron NT24K-16M12 est un switch IP67 M12 manageable, doté de 16 ports cuivre Gigabit sur connecteurs M12 8 broches à codage X. Son boîtier métallique étanche se fixe directement sur une paroi ou une structure, hors armoire, là où un switch rail DIN classique serait exposé à l'eau, à la poussière ou aux vibrations.
Il vise les réseaux posés au plus près du terrain : parkings, tunnels, toitures, matériel roulant ou zones de lavage. Les connecteurs M12 vissés résistent aux vibrations, les versions -POE alimentent caméras et points d'accès.
Points forts du NT24K-16M12
- 16 ports 10/100/1000Base-T en M12 X-codé, avec diodes de protection ESD et surtension
- Boîtier IP67 : étanche à la poussière, protégé contre les jets d'eau et l'immersion temporaire
- Débit de commutation jusqu'à 32 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC
- Deux entrées d'alimentation redondantes : 10 à 49 VDC, ou 22 à 49 VDC sur les versions PoE+
- PoE+ IEEE 802.3af/at sur les 16 ports : 30 W par port, budget de 240 W réparti librement
- Relais de bypass (-R) sur deux paires de ports, 7/8 et 9/10, actifs à la coupure d'alimentation
- Chocs 200 g, vibrations 50 g de 5 à 200 Hz, MTBF supérieur à 2 millions d'heures
- Normes ferroviaires EN 50155, EN 50121, EN 61373 et EN 45545-2
Applications en bâtiment et sur site technique
- Parkings et infrastructures de transport : alimentation PoE+ des caméras, bornes d'interphonie et lecteurs, dans un boîtier qui supporte l'humidité et le lavage.
- Tunnels et locaux techniques humides : supervision posée sur la paroi, sans coffret étanche.
- Industrie agroalimentaire et logistique : zones lavées au jet ou poussiéreuses, convoyeurs et machines soumis aux vibrations.
- Matériel ferroviaire et véhicules : conformité EN 50155, relais de bypass pour ne pas couper la chaîne de switchs d'un train.
Pour une installation en armoire, voyez nos autres switchs Ethernet industriels et nos switchs PoE industriels.
Intégration et compatibilité
Le NT24K-16M12 partage le système d'exploitation de toute la plateforme NT24k. L'administration se fait par navigateur web, HTTPS, SSH ou SNMP v1, v2 et v3. Il prend en charge les VLAN 802.1Q et par port, la qualité de service 802.1p, par port et DSCP, l'agrégation de liens (trunking), la recopie de port (port mirroring), IGMP avec auto-configuration, SNTP, LLDP 802.1AB et la journalisation avec Syslog. La sécurité repose sur 802.1X avec serveur RADIUS et le verrouillage des ports par adresse MAC.
N-Ring reconstruit un anneau en 30 ms environ, N-Link couple deux anneaux, RSTP reste disponible. Le switch transporte sans traitement particulier BACnet/IP, Modbus TCP, MQTT ou la vidéo IP, et la messagerie CIP EtherNet/IP remonte son état vers un automate. Côté GTB, l'état des ports se lit en SNMP et le contact d'alarme configurable, 1 A sous 24 VDC, se câble sur une entrée TOR.
Le serveur DHCP option 82 redonne la même adresse IP à l'équipement d'un port donné. Retrouvez toute la gamme Red Lion N-Tron.
Versions disponibles
Suffixes : -POE pour le PoE+, -R pour le bypass, -PT pour le PTP.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-16M12 | 16 ports M12, 10 à 49 VDC redondante | Réseau de données sans alimentation des équipements |
| NT24K-16M12-PT | Version standard avec IEEE 1588v2 PTP | Horodatage précis des événements |
| NT24K-16M12-R | Relais de bypass sur les ports 7/8 et 9/10 | Chaînage de switchs où une coupure ne doit pas isoler la suite |
| NT24K-16M12-R-PT | Bypass et PTP | Transport, matériel roulant |
| NT24K-16M12-POE | PoE+ 30 W par port, 240 W au total, 22 à 49 VDC | Caméras, points d'accès Wi-Fi, interphones |
| NT24K-16M12-POE-PT | PoE+ et PTP | Vidéo et horodatage sur le même switch |
| NT24K-16M12-POE-R | PoE+ et relais de bypass | Vidéoprotection embarquée ou en chaîne |
| NT24K-16M12-POE-R-PT | PoE+, bypass et PTP | Configuration la plus complète |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 16 x 10/100/1000Base-T, M12 8 broches femelle à codage X |
| Commutation | Store-and-forward, jusqu'à 32 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation sans PoE | 10 à 49 VDC, deux entrées redondantes, connecteur M12 codage A |
| Alimentation PoE+ | 22 à 49 VDC, deux entrées redondantes, connecteur M12 codage L |
| Consommation | 0,70 A sous 24 VDC (0,85 A version bypass) ; 11,5 A sous 24 VDC à 240 W de PoE (11,6 A version bypass) |
| PoE | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté équipement), budget 240 W |
| Port de configuration | USB sur connecteur M12 (câble USBA-M12) |
| Contact d'alarme | Configurable, 1 A sous 24 VDC |
| Indice de protection | IP67 |
| Dimensions (H x L x P) | 149,9 x 326,1 x 81,0 mm (91,4 mm avec poignées) |
| Poids | 2,27 kg (sans PoE), 2,49 kg (PoE+) |
| Montage | Fixation murale ou sur paroi (bulkhead) |
| Température de fonctionnement | -40 à 85 °C sans PoE, -40 à 80 °C avec PoE+ (stockage -40 à 85 °C) |
| Humidité et altitude | 10 à 95 % sans condensation, jusqu'à 3 048 m |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g de 5 à 200 Hz sur 3 axes |
| MTBF | Supérieur à 2 millions d'heures |
| Sécurité | UL 61010-1, ANSI/ISA-12.12.01 et CSA C22.2 No. 213 Classe I Division 2 groupes A, B, C, D |
| Ferroviaire | EN 50155, EN 50121, EN 61373, EN 45545-2 |
| Conçu selon | IEEE 1613 (postes électriques), NEMA TS1/TS2 (signalisation routière) |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP67
- Type de montage
- Mural
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Sans PoE ou PoE+ 240 W (-POE) ; avec ou sans relais de bypass (-R) ; option IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG-M12, cordons M12 X-codé
- Connecteur
- 16 x M12 8 broches X-codé femelle, alimentation M12 codage A (sans PoE) ou L (PoE), USB sur M12
- Débit de commutation
- Jusqu'à 32 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- PoE
- Sans PoE, PoE+
- Bypass
- Sans bypass, Relais de bypass
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
- Cordons Ethernet Cat5e blindés : M12 X vers RJ45 (CAT5E-XM12-RJ45), M12 X vers M12 X droits ou coudés
- Câble d'alimentation M12 codage L (PWR-M12-L) pour les versions PoE+
- Dispositif de sauvegarde et restauration de configuration NTCD-CFG-M12
- Câble USB type A vers M12 mini-USB (USBA-M12) pour la mise en service
- Alimentations NTPS-24-1.3 (sans PoE), NTPS-24-20 ou NTPS-48-10 (PoE+), voir nos alimentations rail DIN
- Licence NT24K-KIT-PTP pour activer le PTP sur une version standard
Documentation
Questions fréquentes
À quoi servent les relais de bypass des versions -R ?
Sur les NT24K-16M12-R et -POE-R, deux paires de ports (7/8 et 9/10) se relient physiquement entre elles lorsque le switch n'est plus alimenté. Le trafic d'une chaîne de switchs continue ainsi de passer, ce qui évite de couper tout un segment pour un seul équipement hors tension.
Les versions -R ont-elles une alimentation redondante et pas les autres ?
Non. Toutes les références disposent de deux entrées d'alimentation continues redondantes : 10 à 49 VDC sans PoE, 22 à 49 VDC avec PoE+. Le suffixe -R désigne uniquement les relais de bypass.
Quels câbles faut-il pour raccorder le NT24K-16M12 ?
Des cordons Cat5e blindés M12 X 8 broches, vers RJ45 ou vers M12, droits ou coudés. L'alimentation se raccorde en M12 codage A (sans PoE) ou codage L (PoE+).
Quelle alimentation prévoir pour la version PoE+ ?
Une source de 22 à 49 VDC dimensionnée pour le budget PoE : à 240 W délivrés, le switch consomme environ 11,5 A sous 24 VDC (11,6 A en version bypass). Red Lion recommande les alimentations NTPS-24-20 ou NTPS-48-10. Pour les versions sans PoE, une NTPS-24-1.3 suffit.
Demander un devis pour le NT24K-16M12
Indiquez la version (PoE+, bypass, PTP) et les quantités : réponse sous 24 h ouvrées. Nos techniciens vous aident à dimensionner l'alimentation, avec des tarifs adaptés aux volumes.
Produits similaires
Voir toute la catégorieMilesight MS-S - Switch PoE non administrable 4 à 24 ports, option SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP EH2316-2G - Switch Ethernet industriel non manageable 16 ports, 2 Gigabit
- Aucune (filaire)
- Ethernet
- 13 à 20 ports
ORing IGPS-9084GP - Switch PoE Gigabit industriel manageable 12 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

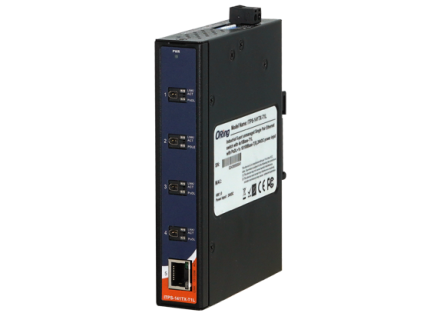

ORing ITPS-141TX-T1L - Switch industriel Single Pair Ethernet 10BASE-T1L
