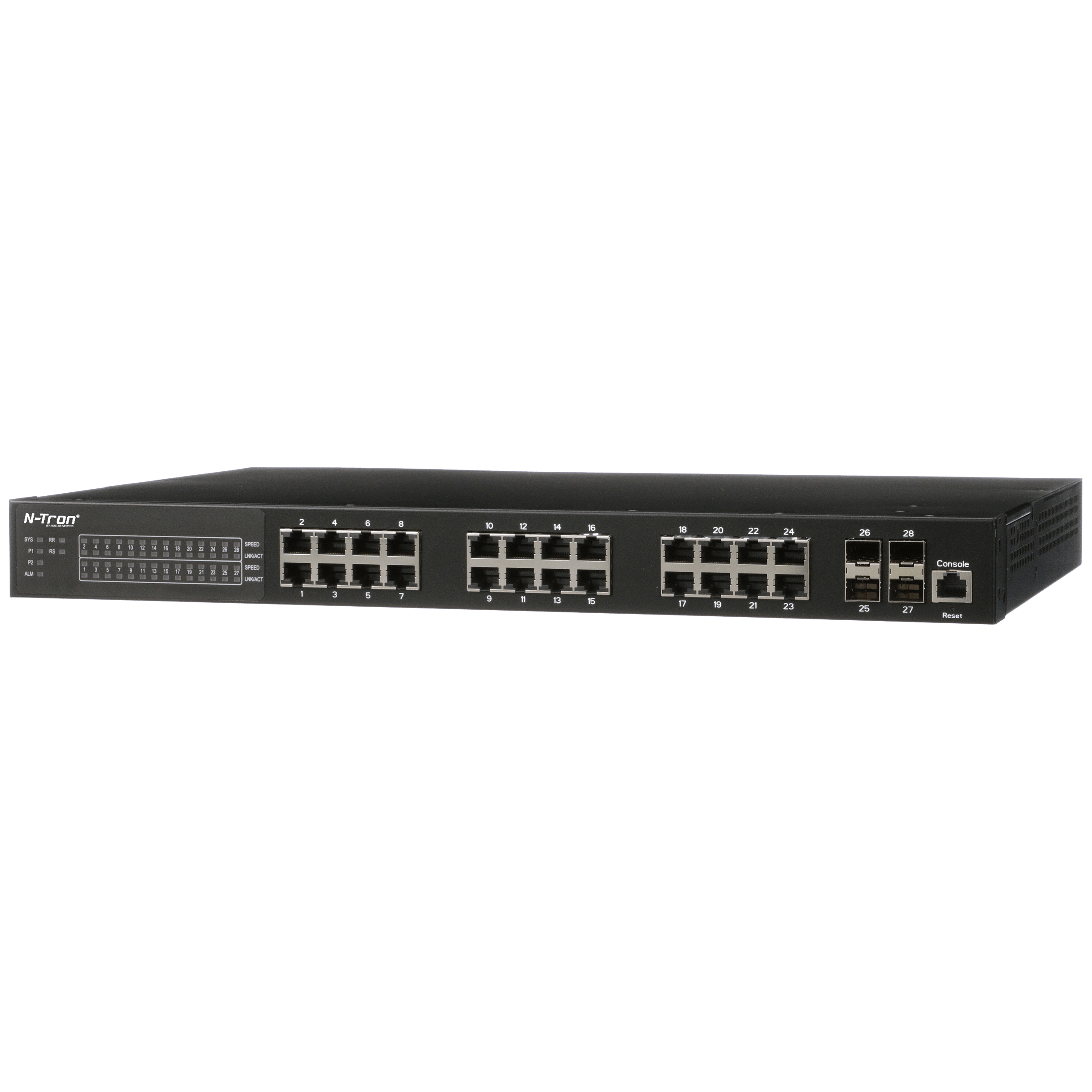

Red Lion N-Tron NT328G - Switch industriel manageable niveau 3, 28 ports
- 28 ports : 24 RJ45 Gigabit ou 8 RJ45 et 16 SFP 100/1000, plus 4 SFP+ 1G/10G
- Routage niveau 3 : statique, RIP v1/v2, OSPF, VRRP v2/v3
- Anneau propriétaire avec reprise inférieure à 20 ms, RSTP, MSTP, LACP
- Alimentation 100-240 VAC simple (AC1) ou redondante (AC2)
- Rack 19 pouces 1U IP30, -40 à 75 °C, Classe I Division 2 et EN 50155
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | 04SFP (24 RJ45 + 4 SFP+) ou 20SFP (8 RJ45 + 16 SFP + 4 SFP+) ; une (AC1) ou deux (AC2) entrées 100-240 VAC |
| Compatibilité | Émetteurs-récepteurs Red Lion N-Tron NTSFP et NT10GSFP |
| Connecteur | RJ45, cages SFP et SFP+ (LC ou RJ45 selon module), console RJ45, bornier d'alarme 2 points |
| Débit de commutation | Jusqu'à 128 Gbit/s, latence typique 2,1 µs |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 3 ans |
| Ports | 24 cuivre + 4 SFP 10G, 8 cuivre + 20 SFP |
| Alimentation (version) | Simple AC, Redondante AC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT328G est un switch industriel de niveau 3 au format rack 19 pouces 1U. Il réunit 28 ports, dont 4 cages SFP+ 10 Gigabit, et assure le routage entre VLAN, ce qui en fait un cœur de réseau de site robuste, capable de fonctionner de -40 à 75 °C.
Il s'adresse aux DSI, intégrateurs et exploitants qui doivent concentrer les flux d'un campus, d'un site industriel ou d'un réseau de collectivité dans un local technique non climatisé. Deux variantes de façade, cuivre ou fibre, et deux options d'alimentation permettent de l'adapter à l'architecture du site.
Points forts du NT328G
- 28 ports par switch : 24 ou 8 RJ45 10/100/1000, 0 ou 16 cages SFP 100/1000, 4 cages SFP+ 1G/10G
- Débit de commutation jusqu'à 128 Gbit/s, latence typique 2,1 µs, 16 000 adresses MAC
- Routage niveau 3 : statique, RIP v1/v2, OSPF, VRRP v2/v3
- Anneau et chaîne propriétaires avec reprise inférieure à 20 ms, STP, RSTP, MSTP
- Agrégation LACP : jusqu'à 14 groupes de 8 ports
- Listes d'accès IP/MAC/TCP/UDP/ToS/DSCP, 802.1X, IP Source Guard
- Boîtier métal IP30, -40 à 75 °C, une ou deux entrées 100-240 VAC
- Garantie constructeur de 3 ans
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs de site : cœur de réseau des équipements techniques (onduleurs, PDU, climatisation, contrôle d'accès), avec liaisons montantes 10 Gigabit.
- Campus tertiaires, universitaires et hospitaliers : routage entre les VLAN GTB, vidéo et bureautique, avec agrégation des bâtiments par fibre.
- Eau, assainissement et énergie : concentration des stations distantes dans un local d'exploitation, en anneau redondant.
- Vidéoprotection : agrégation des switchs de caméras et des enregistreurs, avec la bande passante 10 Gigabit.
- Transport : armoires de station ou de tunnel, grâce aux normes ferroviaires EN 50155 et EN 50121.
Pour les nœuds plus petits sur rail DIN, comparez avec nos autres switchs Ethernet industriels.
Intégration et compatibilité
L'administration se fait par navigateur web, en ligne de commande (console, Telnet, SSH) ou par SNMP v1, v2 et v3. Le NT328G prend en charge les VLAN avancés, GVRP, la double étiquette 802.1ad (QinQ), IGMP v1/v2/v3, LLDP, la recopie de port et un journal d'événements avec Syslog. Le serveur, client et relais DHCP avec option 61 et option 82 facilitent l'adressage des équipements de terrain.
Pour la qualité de service, il combine contrôle de débit (policing), mise en forme du trafic (shaping) et ordonnancement SPQ, WRR ou mixte, avec filtrage multicast et unicast et protection contre les tempêtes de diffusion. Il remonte ses états vers une supervision ou une GTB par SNMP v3, et son relais d'alarme se ferme en cas de perte d'alimentation.
Les cages acceptent les émetteurs-récepteurs N-Tron présentés dans notre rubrique convertisseurs fibre et SFP. Toute la gamme réseau est visible sur la page marque Red Lion.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT328G-04SFP-AC1 | 24 RJ45 + 4 SFP+ 1G/10G, une entrée AC | Local technique majoritairement cuivre |
| NT328G-04SFP-AC2 | 24 RJ45 + 4 SFP+ 1G/10G, deux entrées AC | Cœur de réseau avec double alimentation |
| NT328G-20SFP-AC1 | 8 RJ45 + 16 SFP 100/1000 + 4 SFP+, une entrée AC | Concentration de liaisons fibre |
| NT328G-20SFP-AC2 | 8 RJ45 + 16 SFP 100/1000 + 4 SFP+, deux entrées AC | Cœur fibre de campus, double alimentation |
Caractéristiques techniques
| Format | Rack 19 pouces 1U, boîtier métal IP30 |
| Ports NT328G-04SFP | 24 RJ45 10/100/1000 et 4 cages SFP+ 1G/10G |
| Ports NT328G-20SFP | 8 RJ45 10/100/1000, 16 cages SFP 100/1000 et 4 cages SFP+ 1G/10G |
| Fibre | Multimode 50-62,5/125 µm, monomode 7-10/125 µm ; 10G jusqu'à 300 m (SR) ou 80 km (LR) |
| Commutation | Store and forward, jusqu'à 128 Gbit/s, latence typique 2,1 µs, 16 000 adresses MAC, trames jumbo 9 000 octets |
| Routage | Statique, RIP v1/v2, OSPF, VRRP v2/v3, transfert niveau 3 |
| Redondance | Anneau et chaîne propriétaires (reprise inférieure à 20 ms), STP, RSTP, MSTP, LACP |
| Sécurité | SNMP v3, SSH, SSL, HTTPS, ACL, 802.1X par port et par utilisateur, IP Source Guard |
| Alimentation | 100 à 240 VAC, une entrée (AC1) ou deux entrées (AC2) |
| Courant | 470 mA à 120 VAC (04SFP), 500 mA à 120 VAC (20SFP) |
| Dimensions | 439,6 mm de large (482 mm avec équerres), 44 mm de haut, 315,3 mm de profondeur maximale |
| Poids | 2,85 kg (04SFP-AC1), 3,06 kg (04SFP-AC2), 3,05 kg (20SFP-AC1), 3,26 kg (20SFP-AC2) |
| Température de fonctionnement | -40 à 75 °C (stockage -40 à 85 °C) |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 3 048 m |
| Chocs et vibrations | IEC 60068-2-27 : 50 g pendant 11 ms ; IEC 60068-2-6 : 2 g de 5 à 500 Hz |
| Autres interfaces | Port console RJ45, relais d'alarme normalement ouvert |
| MTBF | Plus de 1 million d'heures |
| Homologations | UL 61010, ANSI/ISA 12.12.01 Classe I et II Division 2, CSA C22.2 n° 213, EN 61000-6-2 et 6-4, EN 50155, EN 50121, EN 61373 ; conçu pour IEEE 1613, NEMA TS1/TS2 et IEC 61850-3 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- 04SFP (24 RJ45 + 4 SFP+) ou 20SFP (8 RJ45 + 16 SFP + 4 SFP+) ; une (AC1) ou deux (AC2) entrées 100-240 VAC
- Compatibilité
- Émetteurs-récepteurs Red Lion N-Tron NTSFP et NT10GSFP
- Connecteur
- RJ45, cages SFP et SFP+ (LC ou RJ45 selon module), console RJ45, bornier d'alarme 2 points
- Débit de commutation
- Jusqu'à 128 Gbit/s, latence typique 2,1 µs
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 3 ans
- Ports
- 24 cuivre + 4 SFP 10G, 8 cuivre + 20 SFP
- Alimentation (version)
- Simple AC, Redondante AC
Contenu et accessoires compatibles
Le colis contient le switch, deux équerres de montage en baie avec leurs 4 vis, un câble console, un bornier d'alarme 2 points, un CD de documentation et des caches anti-poussière pour les ports RJ45 et SFP.
Les émetteurs-récepteurs se commandent séparément : NTSFP-FX et NTSFP-FXE (100 Mbit/s), NTSFP-SX, NTSFP-LX et NTSFP-TX (Gigabit), NT10GSFP-SR et NT10GSFP-LR (10 Gigabit). Les modules 100 Mbit/s ne sont utilisables que sur le NT328G-20SFP.
Documentation
Questions fréquentes
Quelle différence entre le NT328G-04SFP et le NT328G-20SFP ?
Le 04SFP dispose de 24 ports RJ45 10/100/1000 et de 4 cages SFP+ 1G/10G : il convient à un local où la plupart des équipements sont en cuivre. Le 20SFP offre 8 ports RJ45, 16 cages SFP 100/1000 et 4 cages SFP+ : il sert de point de concentration pour de nombreuses liaisons fibre.
Les ports 10 Gigabit acceptent-ils des modules 1 Gigabit ?
Oui. Les 4 cages SFP+ acceptent des émetteurs-récepteurs 10 Gigabit fibre, ou des modules 1 Gigabit fibre ou cuivre. On peut donc démarrer en 1 Gigabit et passer au 10 Gigabit plus tard sans changer de switch.
Que signifient les suffixes AC1 et AC2 ?
AC1 désigne une seule entrée 100-240 VAC, AC2 deux entrées 100-240 VAC. La version AC2 se raccorde à deux départs ou deux onduleurs distincts, ce qui évite qu'une coupure d'une seule source arrête le cœur de réseau.
Pourquoi choisir un switch de niveau 3 sur un site technique ?
Le routage entre VLAN permet de séparer les réseaux GTB, vidéo, contrôle d'accès et informatique tout en contrôlant les échanges par listes d'accès (ACL). OSPF et VRRP assurent la continuité du routage entre deux switchs de cœur.
Les émetteurs-récepteurs SFP sont-ils fournis ?
Non, ils sont vendus séparément. Red Lion propose des modules 100 Mbit/s multimode 2 km ou monomode jusqu'à 80 km, Gigabit 550 m à 80 km, cuivre 1000Base-T et 10 Gigabit 300 m à 80 km.
