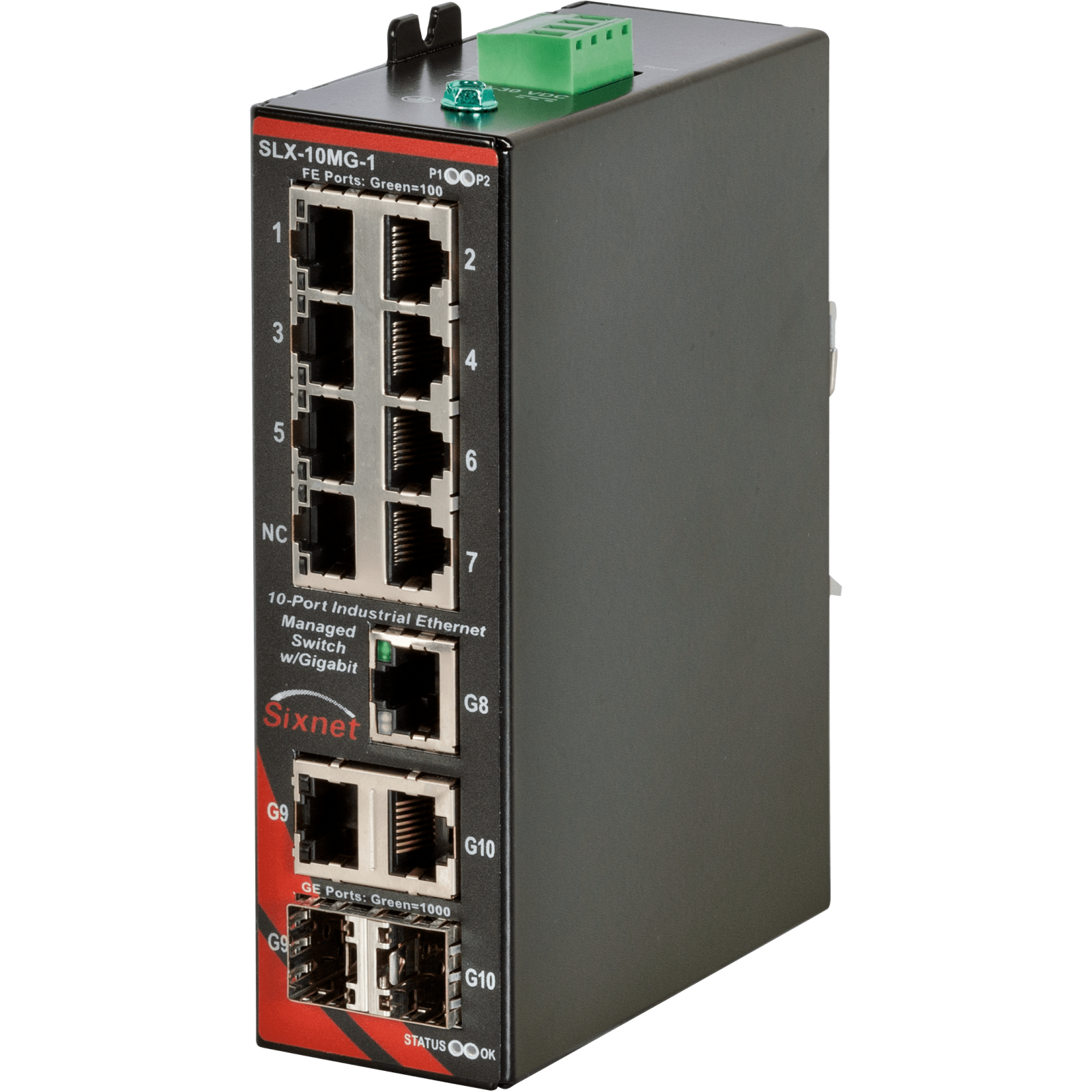

Réf. SLX-10MG-1Red Lion Sixnet SLX-10MG - Switch industriel manageable Gigabit 10 ports
- Switch manageable 10 ports : 7 x 10/100, 1 x Gigabit, 2 x combo RJ45 ou SFP
- Real-Time Ring, RSTP et MSTP, VLAN, SNMP v3 et 802.1X
- État des ports et de l'anneau en registres Modbus TCP
- Double alimentation 10 à 30 VDC, -40 à 75 °C, boîtier IP40
- Classe I Division 2, ATEX zone 2, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports | 7 x RJ45 10/100, 1 x RJ45 10/100/1000, 2 x combo RJ45 ou SFP 100/1000 |
| Connecteur | RJ45, SFP (LC), console RS-232 (RJ45), USB mini, bornier |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion Sixnet SLX-10MG est un switch industriel manageable Gigabit de 10 ports : 7 ports RJ45 10/100, 1 port RJ45 10/100/1000 et 2 ports combo RJ45 ou SFP pour la fibre 100 Mbit/s ou 1 Gbit/s. Son boîtier métal étroit se monte sur rail DIN ou sur platine et fonctionne de -40 à 75 °C.
Il s'adresse aux intégrateurs GTB, aux tableautiers et aux exploitants qui veulent un switch administrable dans une armoire technique, avec une remontée fibre vers le local réseau et une redondance en anneau. L'état des ports, des alimentations et de l'anneau est lisible en Modbus TCP, un atout pour l'intégrer à la supervision. Découvrez nos autres switchs Ethernet industriels et nos modules SFP et convertisseurs fibre.
Points forts du SLX-10MG
- 10 ports : 7 x RJ45 10/100, 1 x RJ45 10/100/1000, 2 x combo RJ45 ou SFP 100/1000
- Débit maximal jusqu'à 7,4 Gbit/s, commutation store-and-forward, latence typique 5 µs
- Real-Time Ring auto-cicatrisant, RSTP et MSTP pour la redondance
- Supervision Modbus TCP de l'état des ports, des alimentations et de l'anneau
- Double entrée d'alimentation 10 à 30 VDC, 5 W typique sans fibre, 7 W avec fibre
- -40 à 75 °C, boîtier IP40, MTBF supérieur à 1 million d'heures
- Classe I Division 2, ATEX zone 2, homologation ABS marine, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire GTB d'un bâtiment tertiaire : raccordement des automates, régulateurs et compteurs, remontée en fibre vers le cœur de réseau.
- Campus d'enseignement ou hôpital : anneau fibre entre bâtiments pour la supervision CVC et électrique, avec bascule automatique en cas de coupure.
- Stations d'eau et sites de collectivités : switch durci pour local non chauffé, état réseau remonté dans le superviseur en Modbus TCP.
- Sites industriels et énergie : installation en zone classée grâce aux homologations Classe I Division 2 et ATEX zone 2.
Intégration et compatibilité
Le SLX-10MG s'administre par navigateur (HTTPS) ou en ligne de commande (SSH, Telnet). Il gère les VLAN 802.1Q pour séparer les flux de GTB, de vidéo et de bureautique, la qualité de service 802.1p, le filtrage multicast IGMP, la protection contre les tempêtes de diffusion, le serveur DHCP, la synchronisation SNTP, RMON et la recopie de port pour le diagnostic. Côté sécurité : sécurité de port par adresse MAC et authentification IEEE 802.1X avec serveur RADIUS.
Pour la supervision, il répond en SNMP v1, v2 et v3 et expose des registres Modbus TCP sur l'état des ports, des alimentations et de l'anneau, directement exploitables par un automate ou une GTB. La technologie Real-Time Ring, complétée par RSTP et MSTP (802.1w, 802.1D, 802.1Q-2005), assure la continuité de service en cas de coupure d'un lien. Le switch transporte de façon transparente BACnet/IP, Modbus TCP, MQTT et OPC UA. Une console RS-232 (RJ45) et un port USB mini permettent la configuration locale.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 7 x RJ45 10/100Base-T(X), 1 x RJ45 10/100/1000Base-T, auto MDI/MDIX |
| Ports combo | 2 x RJ45 ou SFP, transceivers 100Base ou 1000Base SX/LX (connecteurs LC) |
| Port de configuration | 1 x RS-232 (RJ45), 1 x USB mini |
| Commutation | Store-and-forward, jusqu'à 7,4 Gbit/s, latence typique 5 µs plus temps de trame, 8 192 adresses MAC |
| Normes IEEE | 802.3, 802.3u, 802.3x, 802.1D/w, 802.1p, 802.1Q, 802.1X |
| Gestion | Web HTTPS, CLI, SSH, Telnet, SNMP v1/v2/v3, RMON, recopie de port, SNTP, DHCP serveur |
| Redondance | Real-Time Ring, RSTP, MSTP |
| Supervision industrielle | Registres Modbus TCP : état des ports, des alimentations et de l'anneau |
| Alimentation | Double entrée 10 à 30 VDC, protection contre l'inversion de polarité |
| Consommation | 5 W typique sans fibre, 7 W avec fibre |
| Protection | Transitoires 15 000 W crête, pointes 5 000 W |
| Contact d'alarme | Sortie d'alarme configurable |
| Température | Fonctionnement -40 à 75 °C ; stockage -40 à 85 °C |
| Humidité et altitude | 5 à 95 % sans condensation ; jusqu'à 9 144 m (30 000 pieds) |
| Dimensions et poids | 140,2 x 41,3 x 109,2 mm (H x L x P), 0,34 kg |
| Montage et protection | Rail DIN 35 mm ou platine, boîtier métal IP40 |
| MTBF | Plus de 1 million d'heures à 40 °C (MIL-HDBK-217F2) |
| Certifications | UL508, CSA C22.2/142, IEC 61010-1, CE, Classe I Division 2, ATEX zone 2 catégorie 3, ABS marine |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Ports
- 7 x RJ45 10/100, 1 x RJ45 10/100/1000, 2 x combo RJ45 ou SFP 100/1000
- Connecteur
- RJ45, SFP (LC), console RS-232 (RJ45), USB mini, bornier
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Les modules SFP sont vendus séparément. Fast Ethernet : FMFIBER-SFP-2K et -4K (multimode 2 et 4 km), FSFIBER-SFP-30K, -60K et -100 (monomode 30, 60 et 100 km). Gigabit : GMFIBER-SFP-500 (multimode 500 m), GMFIBER-SFP-2K (2 km sur fibre multimode), GSFIBER-SFP-10K, -30K, -50K et -80K (monomode). Accessoires constructeur : alimentation ET-PS-024-02 (24 VDC, 2 A), parafoudre Ethernet SP-ETH-2 pour les ports 10/100 et câble console RJ45-DB9F-CBL.
Documentation
Questions fréquentes
Les ports SFP sont-ils fournis avec des modules ?
Non, les transceivers SFP sont vendus séparément. Les deux emplacements combo acceptent des modules 100 Mbit/s ou 1 Gbit/s, multimode ou monomode, de 500 m à 100 km selon le modèle choisi. Sans module, ces ports fonctionnent en RJ45.
Combien de ports sont en Gigabit ?
Trois : le port RJ45 10/100/1000 et les deux ports combo RJ45 ou SFP. Les sept autres ports RJ45 fonctionnent en 10/100 Mbit/s, ce qui suffit pour la plupart des automates, régulateurs et compteurs.
Comment remonter l'état du switch dans la GTB ?
Le SLX-10MG publie l'état de ses ports, de ses alimentations et de l'anneau dans des registres Modbus TCP, interrogeables par un automate ou un superviseur. Il gère aussi SNMP v1, v2 et v3, et un contact d'alarme configurable peut être câblé sur une entrée TOR.
Quelle différence avec le SLX-18MG ?
Les deux partagent la même plateforme logicielle et les ports combo SFP Gigabit. Le SLX-18MG offre 16 ports 10/100 au lieu de 7, pour les armoires plus denses ; le SLX-10MG ajoute un port cuivre Gigabit dédié.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SLX-10MG
Indiquez le type de fibre, les distances et les quantités : nous vous répondons sous 24 h ouvrées avec un conseil sur le choix des modules SFP et de l'alimentation. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorieORing IES-3000 - Switch Ethernet industriel manageable Fast Ethernet, rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing RGS-R9244GP+ - Switch manageable niveau 3 rack 19 pouces 28 ports 10G
- Aucune (filaire)
- Ethernet
- Fibre optique

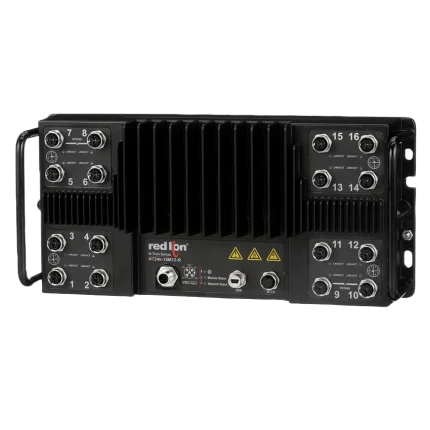

Red Lion N-Tron NT24K-16M12 - Switch manageable IP67 16 ports M12 Gigabit
