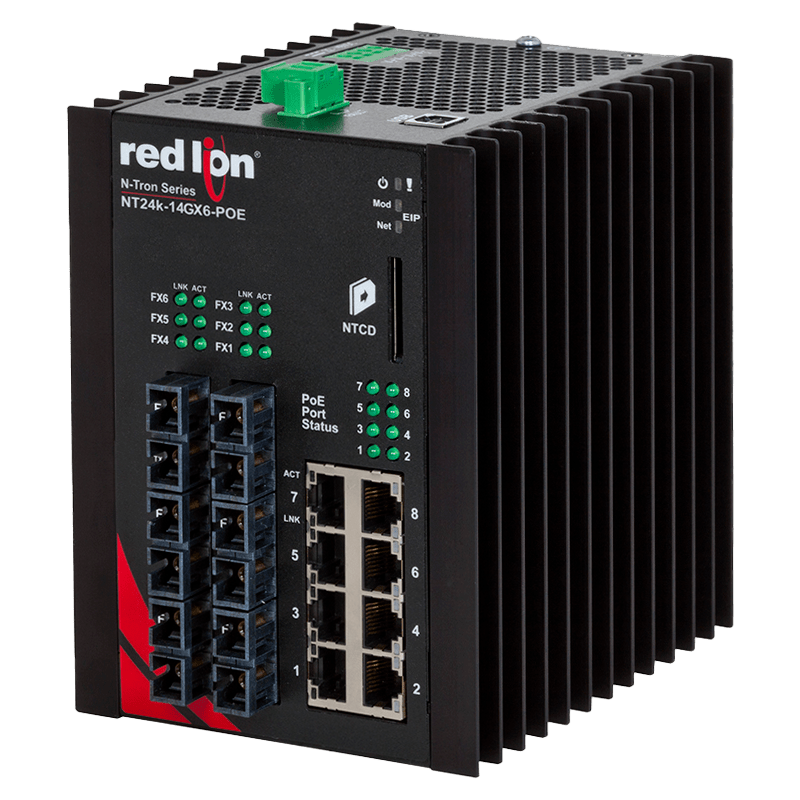

Red Lion N-Tron NT24K-14GX - Switch manageable 14 ports, 6 fibres Gigabit
- 14 ports : 8 RJ45 10/100/1000 Mbit/s et 6 ports fibre Gigabit à connecteurs SC
- Fibre multimode 550 m ou monomode 10, 40 ou 80 km, débit jusqu’à 28 Gbit/s
- Double alimentation 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Rail DIN IP20, -40 à 85 °C (-40 à 80 °C en PoE+), UL Classe I Division 2
- N-Ring 30 ms environ, VLAN, 802.1X RADIUS, SNMP v3, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Nombre de ports Ethernet | 13 à 20 ports |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Connecteur | 8 x RJ45, 6 x SC duplex, 1 x USB type B, bornier d’alimentation |
| Débit de commutation | Jusqu’à 28 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Red Lion N-Tron NT24K-14GX est un switch 6 ports fibre Gigabit manageable, complété par 8 ports cuivre 10/100/1000 Mbit/s. Avec six liaisons optiques SC dans un boîtier rail DIN de 7,9 cm de large (10,9 cm en PoE+), il fait office de nœud de distribution : deux ports ferment l'anneau principal, les quatre autres desservent des bâtiments, des armoires de zone ou des équipements isolés électriquement.
Ce modèle convient aux réseaux techniques étendus : sites hospitaliers multi-bâtiments, campus, ports, tunnels, usines et réseaux d'eau. Il fonctionne de -40 à 85 °C sur deux alimentations continues redondantes. Les variantes -POE alimentent les équipements par le câble réseau, les variantes -PT synchronisent l'heure avec une précision IEEE 1588. Voir également nos switchs PoE industriels et toute la gamme Red Lion N-Tron.
Points forts du NT24K-14GX
- 6 ports fibre 1000Base à connecteurs SC duplex, multimode ou monomode jusqu'à 80 km
- 8 ports RJ45 Gigabit avec diodes de protection ESD et surtension
- Débit de commutation jusqu'à 28 Gbit/s à pleine vitesse, latence typique 1,6 µs
- 16 000 adresses MAC, trames jumbo, store-and-forward
- Entrées d'alimentation redondantes 10 à 49 VDC, 780 mA sous 24 VDC en version standard
- Version -POE : PoE+ 802.3af/at sur les 8 ports cuivre, 30 W par port, PSE type 2
- Anneau N-Ring multi-membres reconstruit en 30 ms environ, N-Link pour coupler deux anneaux
- Fabrication pour environnements durs : 200 g de choc, MTBF supérieur à 2 millions d'heures
Applications en bâtiment et sur site technique
- Nœud de distribution d'un hôpital ou d'un campus : une liaison fibre par bâtiment depuis le local technique central
- Tunnel routier ou ferroviaire, galerie technique : chaînage d'armoires sur plusieurs kilomètres en monomode
- Usine ou entrepôt : séparation galvanique des zones perturbées (variateurs, soudure) grâce à la fibre
- Site de production d'énergie ou poste électrique, avec horodatage PTP des événements
Intégration et compatibilité
Pour la redondance, le NT24K-14GX combine RSTP (802.1w) et la technologie N-Ring de N-Tron, qui reconstruit un anneau en 30 ms environ et affiche une carte de l'anneau avec localisation du défaut ; N-Link relie deux anneaux entre eux. Le switch transporte de façon transparente BACnet/IP, Modbus TCP, MQTT, OPC UA ou la vidéo IP, et l'auto-configuration IGMP limite le trafic multicast. La messagerie CIP EtherNet/IP permet de remonter son état dans un automate, et le logiciel N-View centralise la surveillance de plusieurs switchs N-Tron.
Le switch est entièrement administrable : interface web, HTTPS, SSH, SNMP v1, v2 et v3, journal d'événements et Syslog, synchronisation horaire SNTP et découverte LLDP (802.1AB). Côté sécurité, il gère l'authentification 802.1X avec serveur RADIUS et la sécurité de port par adresse MAC. Les VLAN 802.1Q, la qualité de service 802.1p, par port ou DSCP, l'agrégation de liens (trunking) et la recopie de port (port mirroring) permettent de séparer proprement les flux de supervision, de vidéo et de bureautique.
Le switch intègre un serveur DHCP et gère le relais DHCP option 82 ainsi que l'option 61, utiles pour adresser les régulateurs et automates raccordés sans configuration manuelle de chaque poste. La configuration complète se sauvegarde en XML ou sur la carte NTCD-CFG. Le contact d'alarme configurable (1 A sous 24 VDC) signale une défaillance au système de supervision. Le port USB type B en face avant sert à la première mise en service.
Versions disponibles
GX6 désigne la version multimode, GXE6 la version monomode suivie de la portée en kilomètres. Les suffixes ajoutent PoE+ et PTP.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-14GX6-SC | 6 ports 1000Base-SX multimode, SC, 550 m sur fibre 50/125 µm (300 m en 62,5/125 µm) | Liaisons entre locaux techniques d'un même bâtiment ou entre bâtiments proches |
| NT24K-14GXE6-SC-10 | 6 ports 1000Base-LX monomode, SC, 10 km à 1310 nm | Campus, zones d'activité, liaisons inter-bâtiments |
| NT24K-14GXE6-SC-40 | 6 ports 1000Base-LX monomode, SC, 40 km à 1310 nm | Réseaux de sites distants, collectivités, réseaux d'eau |
| NT24K-14GXE6-SC-80 | 6 ports monomode, SC, 80 km à 1550 nm | Très longues distances sans répéteur |
| Suffixe -POE | PoE+ IEEE 802.3af/at sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras IP, points d'accès Wi-Fi, passerelles IoT alimentés par le câble |
| Suffixe -PT | Horodatage IEEE 1588v2 PTP activé (horloge frontière et transparente) | Journalisation horodatée, postes électriques, comptage de précision |
| Suffixe -POE-PT | Cumule PoE+ et PTP | Sites qui ont besoin des deux fonctions |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX |
| Ports fibre | 6 x 1000Base, connecteurs SC duplex |
| Multimode | 850 nm, VCSEL, 550 m sur 50/125 µm, 300 m sur 62,5/125 µm |
| Monomode | 1310 nm (10 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Budget optique | Émission mini -9,5 dBm (MM et 10 km), -5 dBm (40 km), 0 dBm (80 km) ; sensibilité -17 à -24 dBm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 28 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 780 mA sous 24 VDC ; 11,37 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil) |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Humidité et altitude | 10 à 95 % sans condensation ; 0 à 3 048 m (10 000 ft) |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en version PoE+ |
| Poids | 0,94 kg ; 1,52 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable, 1 A sous 24 VDC |
| Certifications | UL508, Classe I Division 2 (ANSI/ISA 12.12.01, CSA C22.2 n° 213), CE, EN 50155, EN 50121, EN 61373, homologation ABS |
| Conformité de conception | IEEE 1613, NEMA TS1/TS2 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Nombre de ports Ethernet
- 13 à 20 ports
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Connecteur
- 8 x RJ45, 6 x SC duplex, 1 x USB type B, bornier d'alimentation
- Débit de commutation
- Jusqu'à 28 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Livré prêt à clipser sur rail DIN. À prévoir selon le projet : alimentation N-Tron NTPS-24-1.3 (version standard) ou NTPS-24-20 et NTPS-48-10 (version PoE+), carte de configuration NTCD-CFG, kit de fixation sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP si l'horodatage PTP devient nécessaire après l'installation.
Documentation
Questions fréquentes
Pourquoi choisir 6 ports fibre plutôt que 4 ?
Dans un anneau, deux ports fibre sont pris par la redondance. Le NT24K-14GX laisse donc 4 liaisons optiques libres pour desservir d'autres bâtiments ou armoires, contre 2 sur le NT24K-12GX.
Peut-on mélanger multimode et monomode sur le même switch ?
Non, les 6 ports fibre d'une référence sont identiques. Pour combiner plusieurs types de fibre, le NT24K-12SFP-DM4 et ses emplacements SFP sont plus adaptés.
Quelle alimentation prévoir pour la version PoE+ ?
Une source 22 à 49 VDC capable de fournir la puissance PoE totale : à pleine charge, le switch consomme jusqu'à 11,37 A sous 24 VDC. Red Lion propose les alimentations rail DIN NTPS-24-20 et NTPS-48-10.
Le PTP peut-il être activé plus tard ?
Oui. Les références -PT sont livrées avec IEEE 1588v2 activé, et la licence NT24K-KIT-PTP permet d'activer la fonction sur un switch NT24k standard.
Demander un devis pour le NT24K-14GX
Indiquez la référence, le type de fibre et les quantités souhaitées : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le bilan optique, l'alimentation et les modules associés. Les tarifs sont établis selon les quantités et le projet.
