Red Lion N-Tron NT-5018 - Switch industriel manageable 18 ports Gigabit
- 16 ports RJ45 10/100/1000BaseT et 2 ports fibre ou SFP, 18 ports au total
- Fibre 100BaseFX ou 1000Base, multimode ou monomode, de 550 m à 80 km
- Anneau N-Ring environ 30 ms, VLAN, QoS, SNMP v3, RADIUS 802.1X
- Double alimentation 10 à 49 VDC, -40 à +80 °C, boîtier métal IP20 rail DIN
- UL Classe I Division 2, ATEX zone 2, IECEx, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Autonomie | Sans objet (alimenté) |
| Variante | 16 RJ45 Gigabit + 2 SFP 100/1000, 2 fibres 100BaseFX SC ou ST (2 à 80 km) ou 2 fibres 1000Base SC (550 m à 80 km) |
| Connecteur | RJ45, SFP (LC), SC ou ST selon version, micro-USB type B, bornier d'alimentation |
| Température de fonctionnement | -40 à +80 °C |
| Garantie | 3 ans |
| Ports | 2 SFP 100/1000, 2 x 100BaseFX SC multimode 2 km, 2 x 100BaseFX SC monomode 15 km, 2 x 100BaseFX SC monomode 40 km, 2 x 100BaseFX SC monomode 80 km, 2 x 100BaseFX ST multimode 2 km, 2 x 100BaseFX ST monomode 15 km, 2 x 100BaseFX ST monomode 40 km, 2 x 100BaseFX ST monomode 80 km, 2 x 1000BaseSX SC multimode 550 m, 2 x 1000BaseLX SC monomode 10 km, 2 x 1000BaseLX SC monomode 40 km, 2 x 1000BaseLX SC monomode 80 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- SNMP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel manageable 18 ports Red Lion N-Tron NT-5018 est le modèle le plus complet de la série NT5000 : seize ports RJ45 10/100/1000 et deux liaisons fibre, en emplacements SFP ou en ports 100BaseFX et 1000Base intégrés. Il réunit dans un seul boîtier métallique pour rail DIN la densité d'un switch d'armoire et la portée de la fibre.
Il convient aux armoires de GTB et d'automatismes qui concentrent de nombreux équipements et doivent rejoindre un anneau fibre ou un bâtiment distant. Double alimentation 10 à 49 VDC, plage de -40 à +80 °C, anneau N-Ring de 30 ms environ et homologations zones classées en font un choix sûr pour les sites exigeants. Voir aussi nos switchs Ethernet industriels et la gamme Red Lion et N-Tron.
Points forts du NT-5018
- 18 ports au total : 16 ports RJ45 10/100/1000BaseT et 2 ports fibre
- Fibre au choix : 2 SFP double mode 100/1000, 2 x 100BaseFX SC ou ST, 2 x 1000BaseSX ou 1000BaseLX SC
- Portées de 550 m en Gigabit multimode jusqu'à 80 km en monomode
- Anneau N-Ring avec rétablissement d'environ 30 ms, STP, RSTP, MSTP et LACP
- Double entrée 10 à 49 VDC protégée contre l'inversion de polarité
- Fonctionnement de -40 à +80 °C, chocs 200 g et vibrations 15 g
- Homologations UL Classe I Division 2, ATEX zone 2, IECEx et UKEx
- SNMP v3, 802.1X avec RADIUS, syslog, contact d'alarme, garantie 3 ans
Applications en bâtiment et sur site technique
- Armoire GTB centrale d'un grand bâtiment tertiaire, raccordée en anneau fibre aux locaux techniques d'étage
- Nœud de réseau d'un campus hospitalier ou universitaire reliant plusieurs bâtiments par fibre monomode
- Poste de supervision d'une usine de production d'eau ou d'une station d'épuration avec de nombreux automates
- Local technique d'un datacenter regroupant les équipements CVC, électriques et de sécurité sur VLAN séparés
- Plateforme logistique ou parc d'activités où les bâtiments sont distants de plusieurs kilomètres
Intégration et compatibilité
Le NT-5018 laisse passer sans conversion tous les protocoles industriels et de GTB sur Ethernet : BACnet/IP, Modbus TCP, MQTT, OPC UA, EtherNet/IP ou KNXnet/IP. Les VLAN 802.1Q et VLAN par port isolent chaque lot, la QoS 802.1p garantit la priorité des flux de commande, l'IGMP automatique et le contrôle des tempêtes protègent les équipements sensibles. Les deux ports fibre sont tout désignés pour l'anneau N-Ring, l'agrégation LACP restant possible pour doubler un lien.
L'administration se fait par interface web graphique avec assistant, tableau de bord et vue logique du switch, ou par CLI. Le switch s'intègre à la supervision en SNMP v1, v2c et v3, en syslog et par son contact d'alarme ; N-View 2 regroupe la surveillance de plusieurs switchs et programme les mises à jour de firmware.
Versions disponibles
Les 16 ports cuivre Gigabit sont communs à toutes les références. Seule la partie fibre varie.
| Référence | Différence | Usage conseillé |
|---|---|---|

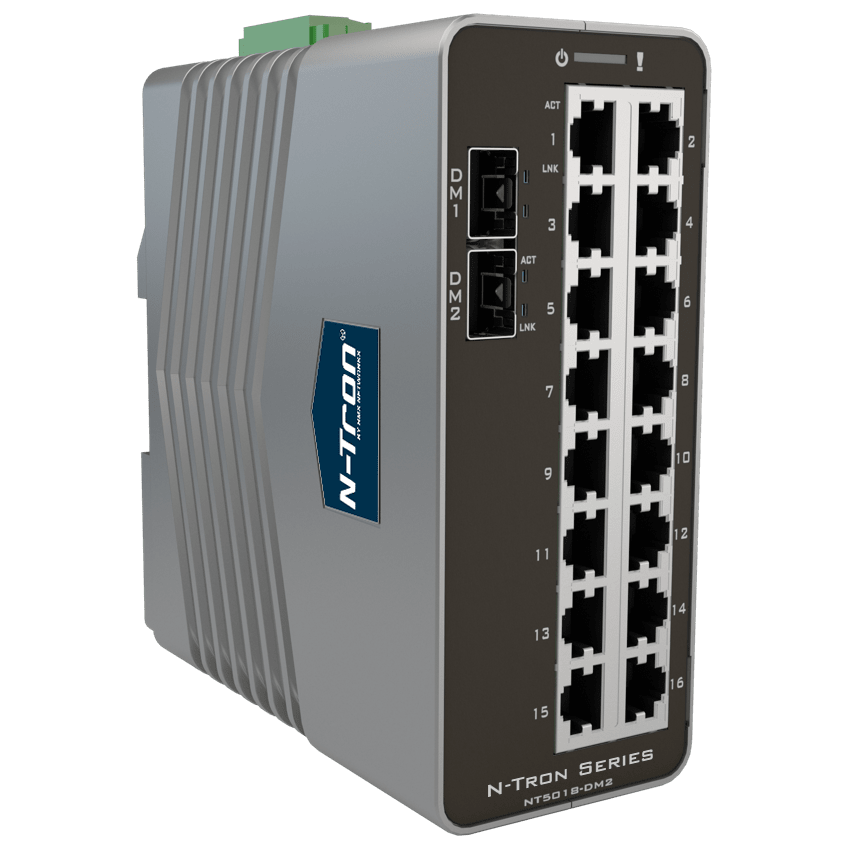

| NT-5018-DM2-0000 | 2 SFP 100/1000 | Fibre choisie à la mise en service |

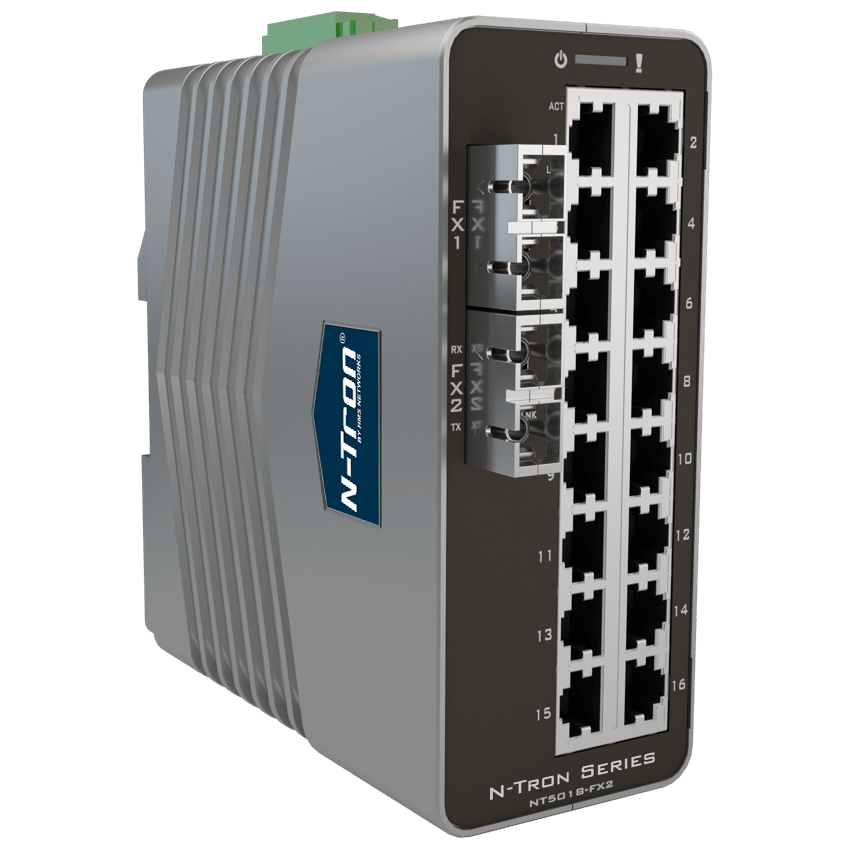

| NT-5018-FX2-SC00 | 2 x 100BaseFX SC multimode 2 km | Fibre multimode existante sur site |
| NT-5018-FX2-SC15 | 2 x 100BaseFX SC monomode 15 km | Campus, site étendu |
| NT-5018-FX2-SC40 | 2 x 100BaseFX SC monomode 40 km | Sites distants |
| NT-5018-FX2-SC80 | 2 x 100BaseFX SC monomode 80 km | Très longue distance |

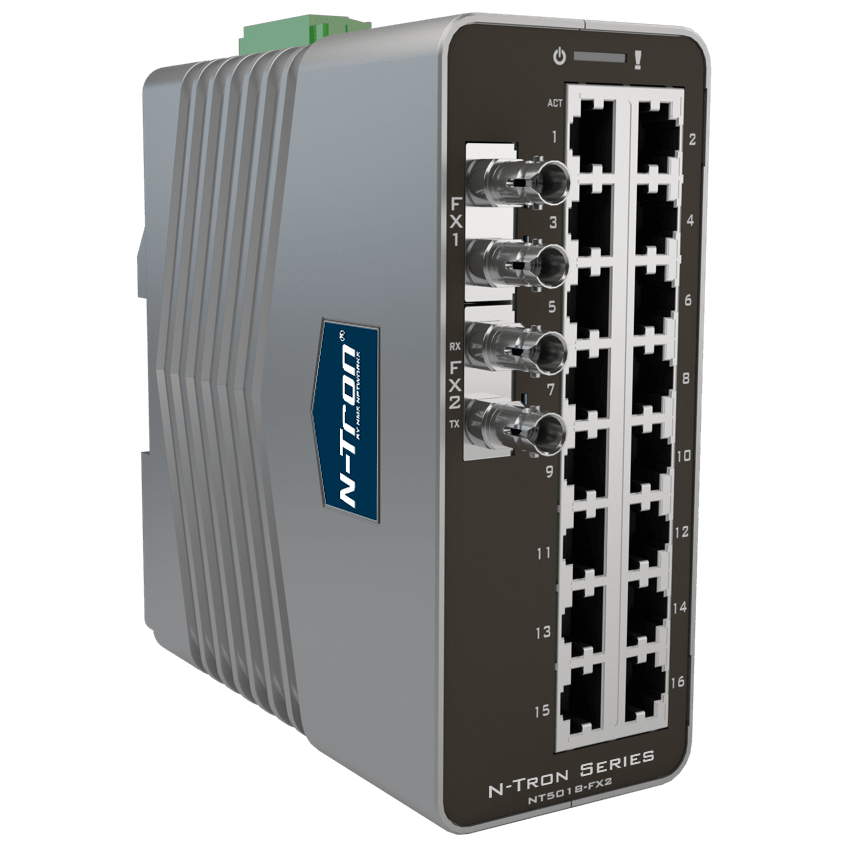

| NT-5018-FX2-ST00 | 2 x 100BaseFX ST multimode 2 km | Fibre multimode existante sur site |
| NT-5018-FX2-ST15 | 2 x 100BaseFX ST monomode 15 km | Campus, site étendu |
| NT-5018-FX2-ST40 | 2 x 100BaseFX ST monomode 40 km | Sites distants |
| NT-5018-FX2-ST80 | 2 x 100BaseFX ST monomode 80 km | Très longue distance |
| NT-5018-GX2-SC00 | 2 x 1000BaseSX SC multimode 550 m | Dorsale Gigabit d'un bâtiment |
| NT-5018-GX2-SC10 | 2 x 1000BaseLX SC monomode 10 km | Dorsale Gigabit de campus |
| NT-5018-GX2-SC40 | 2 x 1000BaseLX SC monomode 40 km | Sites distants en Gigabit |
| NT-5018-GX2-SC80 | 2 x 1000BaseLX SC monomode 80 km | Très longue distance Gigabit |
Caractéristiques techniques
| Commutation | Switch Ethernet manageable de niveau 2 (Layer 2) |
|---|---|
| Nombre total de ports | 18 |
| Ports cuivre | 16 x RJ45 10/100/1000BaseT sur toutes les versions |
| Ports fibre | DM2 : 2 emplacements SFP 100/1000 (LC), modules en option ; FX2 : 2 x 100BaseFX SC ou ST ; GX2 : 2 x 1000BaseSX ou 1000BaseLX SC |
| Ports console et service | 1 port micro-USB type B |
| Alimentation | Double entrée 10 à 49 VDC, protégée contre l'inversion de polarité |
| Alarme | Contact d'alarme et LED de défaut configurables |
| Température de fonctionnement | -40 à +80 °C |
| Température de stockage | -40 à +85 °C |
| Humidité relative | 10 à 95 % sans condensation |
| Altitude maximale d'installation | 3 048 m |
| Boîtier | Métallique, IP20 |
| Montage | Rail DIN (support fourni) ou mural |
| Poids net | 984 g (DM2), environ 1 107 g (FX2 et GX2) |
| Vibrations | IEC 68-2-6 : 15 g, 5 à 200 Hz |
| Chocs | IEC 68-2-27 : 200 g, 10 ms |
| Redondance | N-Ring (environ 30 ms), STP, RSTP, MSTP, LACP |
| Administration | Web avec assistant, CLI, SNMP v1, v2c, v3, N-View 2 |
| Gestion du trafic | VLAN 802.1Q, QoS 802.1p, IGMP v1 à v3, contrôle des tempêtes, limitation de débit par port |
| Services réseau | Serveur DHCP, option 82, NTP, miroir de ports, diagnostic de câble |
| Journalisation | Journal d'événements local et syslog |
| Sécurité | HTTPS, SSH, 802.1X avec RADIUS, sécurité MAC par port |
| Certifications | CE, FCC, RoHS, UL/CSA 61010-1, UL 121201 (Classe I Division 2), ATEX II 3 G Ex ec nC IIC T4 Gc, IECEx, UKEx |
| Démarrage | Trafic transmis en moins de 20 secondes |
| Garantie constructeur | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- SNMP
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, Gigabit, Ports SFP / fibre, Redondance en anneau
- Autonomie
- Sans objet (alimenté)
- Variante
- 16 RJ45 Gigabit + 2 SFP 100/1000, 2 fibres 100BaseFX SC ou ST (2 à 80 km) ou 2 fibres 1000Base SC (550 m à 80 km)
- Connecteur
- RJ45, SFP (LC), SC ou ST selon version, micro-USB type B, bornier d'alimentation
- Température de fonctionnement
- -40 à +80 °C
- Garantie
- 3 ans
- Ports
- 2 SFP 100/1000, 2 x 100BaseFX SC multimode 2 km, 2 x 100BaseFX SC monomode 15 km, 2 x 100BaseFX SC monomode 40 km, 2 x 100BaseFX SC monomode 80 km, 2 x 100BaseFX ST multimode 2 km, 2 x 100BaseFX ST monomode 15 km, 2 x 100BaseFX ST monomode 40 km, 2 x 100BaseFX ST monomode 80 km, 2 x 1000BaseSX SC multimode 550 m, 2 x 1000BaseLX SC monomode 10 km, 2 x 1000BaseLX SC monomode 40 km, 2 x 1000BaseLX SC monomode 80 km
Contenu et accessoires compatibles
Le NT-5018 est livré avec son support rail DIN et peut aussi se fixer au mur. La version DM2 reçoit des modules SFP 100 Mbit/s ou Gigabit, multimode, monomode ou cuivre, disponibles parmi nos modules SFP et convertisseurs fibre. Une alimentation rail DIN 24 VDC, doublée si possible, complète l'installation.
Documentation
Questions fréquentes
Quelle différence entre le NT-5018 et le NT-5016 ?
Les deux modèles ont 16 ports RJ45 10/100/1000. Le NT-5018 ajoute deux ports fibre ou deux emplacements SFP, ce qui permet de rejoindre un anneau fibre ou un bâtiment distant. Le NT-5016 est la version tout cuivre.
Quelle portée fibre peut atteindre le NT-5018 ?
Selon la référence : 2 km en 100BaseFX multimode, 15, 40 ou 80 km en 100BaseFX monomode, 550 m en 1000BaseSX multimode, 10, 40 ou 80 km en 1000BaseLX monomode. Avec la version DM2, la portée dépend du module SFP installé.
Les modules SFP sont-ils inclus dans la version DM2 ?
Non, les deux emplacements SFP double mode 100/1000 sont livrés vides. Le module se choisit selon la fibre (multimode ou monomode), la distance et le débit.
Le NT-5018 peut-il être installé en zone ATEX ?
Il est homologué ATEX II 3 G Ex ec nC IIC T4 Gc, IECEx et UKEx, ainsi que UL 121201 pour la Classe I Division 2. Il est donc prévu pour la zone 2, sous réserve d'une installation conforme aux conditions de certification.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT-5018
Communiquez la version, les distances de fibre à couvrir et le nombre d'armoires à équiper pour obtenir une offre sous 24 h ouvrées. Les tarifs varient selon les quantités et nous vous conseillons sur le choix des modules SFP.
