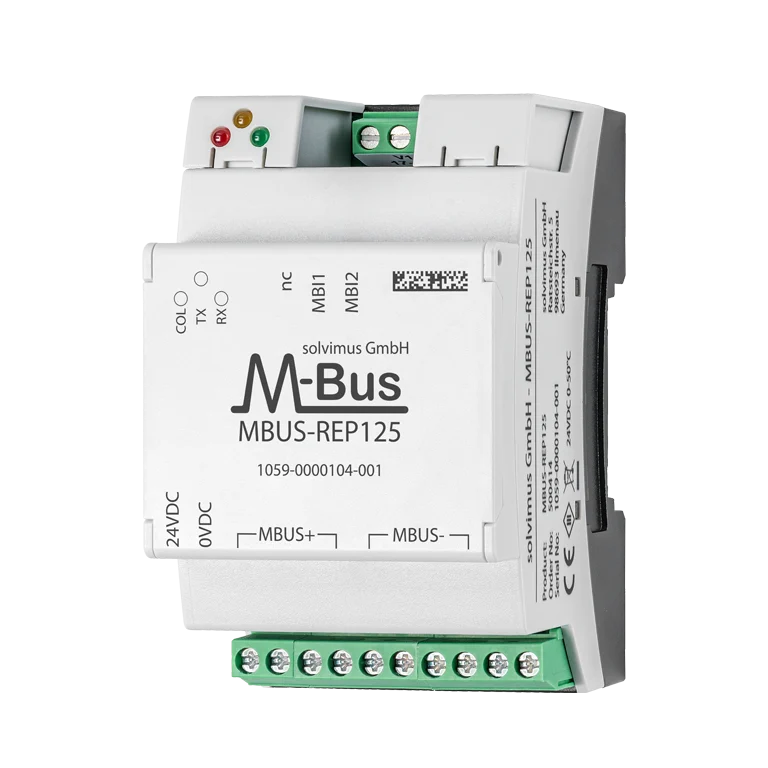

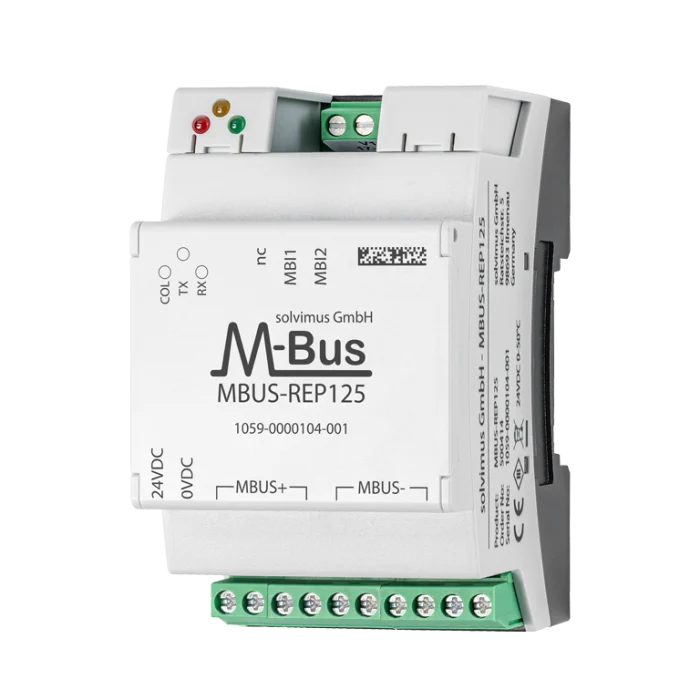

Solvimus MBUS-REP - Répéteur M-Bus isolé de 125 à 500 charges
- Répéteur M-Bus EN 13757-2 : 125, 250 ou 500 charges unitaires en sortie
- Isolation galvanique 1 000 V entre segments
- Transparent de 300 à 9 600 bit/s, sans configuration
- Alimentation 12 à 36 V DC, 40 W maximum
- Rail DIN 3 modules, IP30, 3 voyants de diagnostic
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | M-Bus |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Maîtres et compteurs M-Bus EN 13757-2, solvimus MBUS-PS, MBUS-GE, MUC500 |
| Variante | 125, 250 ou 500 charges unitaires |
| Connecteur | Borniers à vis (alimentation, entrée et sortie M-Bus) |
| Vitesse M-Bus | 300 à 9 600 bit/s, transparente |
| Isolation galvanique | 1 000 V entre entrée et sortie M-Bus |
| Température de fonctionnement | 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe |
| Charges M-Bus | 125 charges, 250 charges, 500 charges |
- Aucune (filaire)
- M-Bus
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le répéteur M-Bus solvimus MBUS-REP prolonge un réseau de compteurs au-delà des limites de son maître. Raccordé sur un bus existant, il crée un nouveau segment qu'il alimente lui-même pour 125, 250 ou 500 charges unitaires, tout en isolant galvaniquement les deux côtés avec une tenue de 1 000 V.
Il répond à une situation fréquente en exploitation : un réseau de comptage qui grandit avec les extensions du bâtiment, une boucle trop longue ou un concentrateur qui arrive à saturation. Plutôt que de remplacer le maître ou de recâbler, l'intégrateur insère un MBUS-REP au tableau. Le répéteur est transparent pour le logiciel de relevé, la passerelle M-Bus ou l'automate en place : rien n'est à reparamétrer.
Points forts du MBUS-REP
- Trois capacités de sortie : 125, 250 ou 500 charges unitaires
- Courant permanent jusqu'à 1 500 mA sur le segment aval
- Consommation côté entrée limitée à env. 3 mA, soit 2 charges unitaires
- Isolation galvanique de 1 000 V entre entrée et sortie M-Bus
- Transparent de 300 à 9 600 bit/s, sans configuration
- 3 voyants : émission, réception, collision ou surcharge
- Alimentation 12 à 36 V DC, moins de 1 W au repos
- Boîtier rail DIN 3 modules, IP30, 130 g
Applications en bâtiment et sur site technique
- Logement collectif : ajout d'une cage d'escalier ou d'un bâtiment au réseau de comptage d'eau et de chaleur sans changer le concentrateur
- Campus d'enseignement ou hôpital : alimentation d'un segment éloigné vers un bâtiment annexe, avec isolation entre les deux parties du réseau
- Tertiaire multi-locataires : découpage d'un grand bus en segments pour limiter la propagation d'un court-circuit et faciliter le diagnostic
- Réseau de chaleur et sous-stations : extension du comptage d'énergie thermique au fil des raccordements
- Site industriel : séparation galvanique entre le bus de comptage d'une zone de production et celui des bureaux
Intégration et compatibilité
Le MBUS-REP se comporte à la fois comme un esclave sur le bus amont et comme un maître physique sur le bus aval. Côté entrée (bornes MBI1 et MBI2), il se raccorde au maître existant : convertisseur MBUS-PS, passerelle MBUS-GE, concentrateur MUC500 ou tout maître conforme EN 13757-2. Côté sortie (bornes MBUS+ et MBUS-), il fournit 40 V au niveau haut et 27 V au niveau bas, comme un maître de forte capacité.
Aucune adresse, aucun logiciel, aucune page web : les télégrammes passent tels quels et les changements de vitesse du maître sont suivis automatiquement. Le répéteur reste donc compatible avec toute GTB qui exploite les compteurs en Modbus TCP ou BACnet via une passerelle en amont. Deux schémas sont prévus : ajouter un nouveau segment à un réseau existant, ou couper un bus trop chargé en deux. Dans les deux cas, chaque segment doit respecter la capacité du modèle choisi. Retrouvez les autres maîtres et concentrateurs compatibles sur la page solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500414 (MBUS-REP125) | 125 charges unitaires sur le segment aval | Extension d'un bâtiment ou d'un niveau |
| 500417 (MBUS-REP250) | 250 charges unitaires sur le segment aval | Résidence, groupe de bâtiments tertiaires |
| 500402 (MBUS-REP500) | 500 charges unitaires sur le segment aval | Grand ensemble, campus, réseau de chaleur |
Caractéristiques techniques
| Fonction | Répéteur et amplificateur de signal M-Bus |
| Sortie M-Bus (maître) | EN 13757-2, 125, 250 ou 500 charges unitaires selon modèle, 40 V / 27 V, borniers à vis 2,5 mm² |
| Courant permanent maximal | 1 500 mA |
| Entrée M-Bus (esclave) | EN 13757-2, env. 3 mA (2 charges unitaires), borniers à vis 1,5 mm² |
| Vitesse | 300 à 9 600 bit/s, transparente |
| Isolation galvanique | 1 000 V entre entrée et sortie M-Bus |
| Voyants | COL (rouge, collision ou surcharge), TX (jaune, émission), RX (vert, réception) |
| Alimentation | 12 à 36 V DC, borniers à vis 2,5 mm² |
| Consommation | Moins de 1 W au repos, 40 W maximum, courant d'appel env. 4 A |
| Protections | Inversion de polarité du M-Bus, surtensions transitoires, fusible électronique réarmable |
| Dimensions | 54 x 90 x 60 mm, 3 modules |
| Poids | Env. 130 g |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Température de fonctionnement | 0 à 50 °C en moyenne journalière, -20 à 70 °C en pointe |
| Stockage et humidité | -20 à 70 °C, 0 à 95 % HR sans condensation |
| Indice de protection | IP30 (CEI 60529), classe de protection III (CEI 61140) |
| Conformité | CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- M-Bus
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Maîtres et compteurs M-Bus EN 13757-2, solvimus MBUS-PS, MBUS-GE, MUC500
- Variante
- 125, 250 ou 500 charges unitaires
- Connecteur
- Borniers à vis (alimentation, entrée et sortie M-Bus)
- Vitesse M-Bus
- 300 à 9 600 bit/s, transparente
- Isolation galvanique
- 1 000 V entre entrée et sortie M-Bus
- Température de fonctionnement
- 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe
- Charges M-Bus
- 125 charges, 250 charges, 500 charges
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé, en emballage individuel. Le constructeur recommande l'alimentation rail DIN PHOENIX CONTACT STEP-PS/1AC/24DC/1.75 (référence solvimus 103960). Une inspection annuelle du serrage des borniers est prévue au plan de maintenance.
Documentation
Questions fréquentes
Quand faut-il ajouter un répéteur M-Bus ?
Dès que le nombre de compteurs dépasse la capacité d'alimentation du maître, ou qu'une boucle devient trop longue ou trop capacitive. Le MBUS-REP alimente un nouveau segment de 125, 250 ou 500 charges unitaires tout en ne prélevant que 2 charges unitaires (env. 3 mA) sur le bus existant.
Le répéteur doit-il être configuré ?
Non. Le MBUS-REP est transparent : il n'apparaît pas comme un esclave sur le bus et suit automatiquement la vitesse du maître, de 300 à 9 600 bit/s. Il suffit de câbler l'alimentation, l'entrée côté maître et la sortie vers le nouveau segment.
Peut-on raccorder un second maître sur la sortie du répéteur ?
Non. Le M-Bus ne tolère qu'un seul maître physique. L'entrée MBI1 et MBI2 se raccorde au maître existant, la sortie MBUS+ et MBUS- alimente uniquement des compteurs. Un mauvais raccordement de l'entrée peut endommager l'appareil.
Quelle alimentation prévoir ?
Une alimentation 12 à 36 V DC capable de fournir jusqu'à 40 W, avec un courant d'appel d'environ 4 A. Le constructeur recommande l'alimentation rail DIN PHOENIX CONTACT STEP-PS/1AC/24DC/1.75 (référence solvimus 103960).
Comment choisir entre REP125, REP250 et REP500 ?
Comptez les charges unitaires du segment à alimenter : un compteur en consomme généralement une, parfois plus selon sa fiche technique. Choisissez la capacité immédiatement supérieure avec une marge pour les extensions. Les trois modèles ont le même boîtier 3 modules et la même alimentation.
À propos de Solvimus
Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
Voir toute la gamme SolvimusDemander un devis pour le MBUS-REP
Indiquez le nombre de compteurs et le maître M-Bus en place : nous vous répondons sous 24 h ouvrées avec la capacité adaptée et l'alimentation conseillée. Les tarifs sont établis selon les quantités de votre projet.
