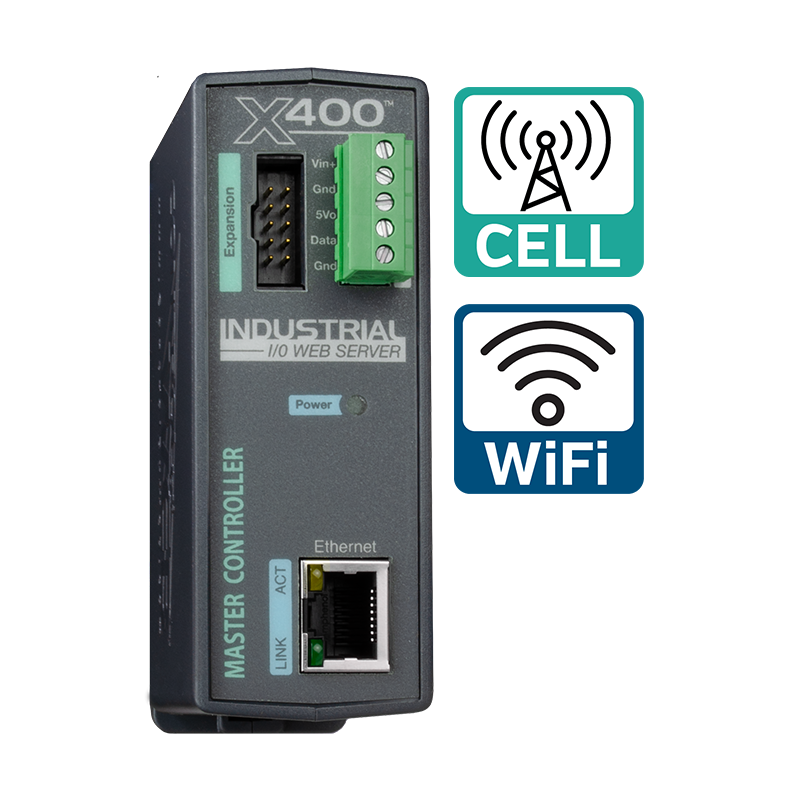

ControlByWEB X-400 - Contrôleur programmable extensible 64 E/S, Modbus TCP
- Contrôleur extensible : 32 modules, jusqu’à 64 points d’E/S
- Bus 1-Wire pour 16 sondes de température et d’humidité
- Modbus TCP, SNMP v1/v2c/v3, MQTT, HTTPS, alertes e-mail
- Version X-400C avec cellulaire LTE-M et Wi-Fi, secours de l’Ethernet
- Alimentation 9 à 28 V DC, rail DIN ou mural, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire), LTE-M, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Humidité, Température |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Port 1-Wire |
| Plage de mesure | Température : -55 à +125 °C |
| Précision | Température : ±0,5 °C (de -10 à +85 °C) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Modules d’extension ControlByWEB X-11s à X-22s, modules de la série 400, sondes 1-Wire X-DTS et X-DTHS-P, ControlByWEB Cloud |
| Variante | Ethernet ou Ethernet + Wi-Fi + cellulaire LTE-M |
| Capacité d'E/S | 32 modules, 64 points d’E/S |
| Connecteur | Bornier débrochable 5 points 3,81 mm, nappe d’extension, RJ-45, SMA (X-400C) |
| Connectivité | Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M |
- LTE-M
- Wi-Fi
- Aucune (filaire)
- Ethernet
- 1-Wire
- Modbus TCP
- MQTT
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le ControlByWEB X-400 est un contrôleur programmable modulaire qui centralise jusqu'à 64 points d'entrées et sorties et 16 sondes de température sur le réseau IP. Il s'adresse aux intégrateurs GTB, aux exploitants multisites et aux services techniques qui veulent automatiser éclairage, ventilation, alarmes ou redémarrages sans déployer un automate industriel et son logiciel.
On part d'un seul boîtier de 35,7 mm de large, puis on ajoute les modules d'extension nécessaires : relais, entrées numériques, entrées analogiques ou thermocouples. La logique se construit dans le navigateur, sans licence. La version X-400C ajoute un modem cellulaire LTE-M et le Wi-Fi pour les sites dépourvus de réseau ou pour sécuriser la liaison Ethernet.
Points forts du X-400
- Bus d'extension sur nappe 10 conducteurs (RS-485) : jusqu'à 32 modules, 64 points d'E/S
- E/S distantes partagées en pair à pair sécurisé avec les modules de la série 400 (X-410, X-418...)
- Bus 1-Wire pour 16 sondes : -55 à +125 °C (±0,5 °C), humidité 0 à 100 % HR (±2 %), 180 m de câble cumulé
- Générateur de tâches : 50 tâches planifiées, 50 conditionnelles, 20 de redémarrage, 20 plannings de dérogation
- Modbus TCP/IP, SNMP v1, v2c et v3, MQTT, XML et JSON, HTTPS/TLS
- Trois niveaux d'utilisateurs (administrateur, gestionnaire, utilisateur) et filtrage IP
- Mémoire eMMC industrielle SLC, horloge NTP sauvegardée 2 semaines par condensateur
- Alimentation 9 à 28 V DC, 101 mA à 12 V sans module, 1,7 A disponibles pour le bus d'extension
Applications en bâtiment et sur site technique
- Salle serveur et local télécom : relevé de températures en baie, alertes e-mail et traps SNMP, redémarrage d'équipements bloqués.
- Équipements sportifs et collectivités : programmation horaire de l'éclairage de terrains avec dérogations ponctuelles.
- Tertiaire, enseignement et santé : commande de ventilateurs, de pompes et de circuits d'éclairage selon horaires et seuils de température, en complément de la GTB.
- Sites isolés (postes de relevage, cuves, abris) : X-400C en cellulaire seul pour la remontée d'alarmes et de niveaux vers le cloud.
- Sécurité et contrôle d'accès : surveillance de contacts de porte et pilotage de caméras ou gâches via les modules relais.
Intégration et compatibilité
Le X-400 se raccorde en Ethernet 10/100 Base-T (RJ-45), en IP fixe ou DHCP. Une GTB ou un SCADA y accède en Modbus TCP/IP, un outil de supervision réseau en SNMP v1, v2c ou v3 (avec traps sur seuil de température), et un broker IoT en MQTT. Les requêtes HTTP GET avec réponses XML ou JSON et l'API cloud du constructeur servent aux développements spécifiques.
Tous les modules d'extension prévus pour le X-600M fonctionnent sur le X-400 : X-11s, X-12s, X-13s, X-15s, X-16s, X-17s et suivants, qui reçoivent alimentation et communication par la nappe. Le service ControlByWEB Cloud, optionnel, simplifie l'accès distant et l'historique ; l'application CBW Mobile permet le pilotage depuis un téléphone. Voir la catégorie contrôleurs programmables, les modules d'entrées et sorties et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-400-I | Ethernet 10/100 uniquement, alimentation 9 à 28 V DC | Bâtiment ou local technique déjà câblé en réseau |
| X-400C | Ethernet, Wi-Fi et modem cellulaire LTE-M intégré, antenne sur connecteur SMA, forfait de données requis | Site isolé sans réseau, ou secours cellulaire de la liaison Ethernet |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Capacité d'E/S | 32 modules d'extension ou distants, jusqu'à 64 points d'E/S |
| Bus d'extension | Nappe 10 conducteurs polarisée 2 x 5 points, pas de 2,54 mm, communication RS-485 et alimentation des modules |
| Sortie d'alimentation bus | 1,7 A max |
| Bus 1-Wire | 16 sondes max (DS18B20, X-DTHS-P), 180 m de câble cumulé max |
| Température | -55 à +125 °C, ±0,5 °C de -10 à +85 °C |
| Humidité | 0 à 100 % HR, ±2 % (sonde X-DTHS-P) |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Radio (X-400C) | Modem cellulaire LTE-M, antenne omnidirectionnelle sur connecteur SMA mâle, Wi-Fi |
| Protocoles | HTTP, HTTPS, SSL, XML, JSON, MQTT, Modbus TCP/IP, SNMP v1, v2c, v3, SMTP, Remote Services |
| Logique | Task Builder (50 + 50 + 20 + 20 tâches), interpréteur BASIC jusqu'à 4 Ko |
| Alertes e-mail | 8 destinataires, STARTTLS et TLS/SSL |
| Mémoire | eMMC NANDrive industrielle SLC, paramètres conservés hors tension |
| Horloge | Temps réel, manuel ou NTP, sauvegarde par condensateur 2 semaines min (horloge, registre, 2 compteurs, 64 états de relais) |
| Alimentation | 9 à 28 V DC |
| Consommation sans module | 134 mA à 9 V, 101 mA à 12 V, 55 mA à 24 V |
| Connectique | Bornier débrochable 5 points 3,81 mm (alimentation et 1-Wire), nappe d'extension, RJ-45 |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 136 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, montage rail DIN ou mural |
| Conformité | FCC partie 15 classe B, CISPR 22 et 24, EN 55022, EN 55024, CE, UKCA |
Critères de sélection
- Connectivité radio
- LTE-M, Wi-Fi, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Port 1-Wire
- Plage de mesure
- Température : -55 à +125 °C
- Précision
- Température : ±0,5 °C (de -10 à +85 °C)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Modules d'extension ControlByWEB X-11s à X-22s, modules de la série 400, sondes 1-Wire X-DTS et X-DTHS-P, ControlByWEB Cloud
- Variante
- Ethernet ou Ethernet + Wi-Fi + cellulaire LTE-M
- Capacité d'E/S
- 32 modules, 64 points d'E/S
- Connecteur
- Bornier débrochable 5 points 3,81 mm, nappe d'extension, RJ-45, SMA (X-400C)
- Connectivité
- Ethernet, Ethernet, Wi-Fi et cellulaire LTE-M
Contenu et accessoires compatibles
Accessoires courants : câble d'extension EXPCBL, injecteur d'alimentation X-PINJECT pour les bus chargés, alimentation 12 V DC ou rail DIN 24 V, sondes de température 1-Wire et sonde X-DTHS-P, modules d'extension X-11s à X-22s. Pour le X-400C, prévoir un forfait de données cellulaires ControlByWEB.
Documentation
Questions fréquentes
Combien d'entrées et sorties peut gérer le X-400 ?
Le X-400 pilote jusqu'à 32 modules d'extension ou équipements distants, pour un total de 64 points d'E/S. Il accepte en plus jusqu'à 16 sondes 1-Wire de température et d'humidité, sur 180 m de câble cumulé au maximum.
Quelle différence entre le X-400-I et le X-400C ?
Le X-400-I se connecte uniquement en Ethernet. Le X-400C ajoute un modem cellulaire LTE-M avec antenne omnidirectionnelle et le Wi-Fi : il fonctionne soit en cellulaire seul sur un site sans réseau, soit en Ethernet avec bascule automatique sur le cellulaire en cas de panne. Un forfait de données cellulaires est nécessaire.
Le X-400C est-il accessible à distance en mode cellulaire seul ?
En mode cellulaire seul, le constructeur précise que le module envoie ses e-mails et se connecte au cloud ControlByWEB, mais que ses pages web locales ne sont pas accessibles. La supervision passe alors par le cloud. En Ethernet avec secours cellulaire, toutes les fonctions restent disponibles.
Faut-il savoir programmer pour utiliser le X-400 ?
Non. Le générateur de tâches (Task Builder) propose des listes déroulantes de type si ceci, alors cela : 50 tâches planifiées, 50 tâches conditionnelles, 20 tâches de redémarrage et 20 plannings de dérogation. Un script BASIC jusqu'à 4 Ko est disponible pour les besoins plus pointus.
Quelle différence avec le X-600M ?
Le X-600M vise les grands systèmes : jusqu'à 1 024 points d'E/S, deux ports Ethernet avec switch intégré, USB, programmation Lua et tableaux de bord graphiques. Le X-400 couvre les besoins jusqu'à 64 points d'E/S avec une logique sans code, et existe en version cellulaire.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-400
Décrivez votre installation et les E/S à piloter : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Nos techniciens vous aident à choisir les modules d'extension, les sondes et la version Ethernet ou cellulaire adaptée.
Produits similaires
Voir toute la catégorie

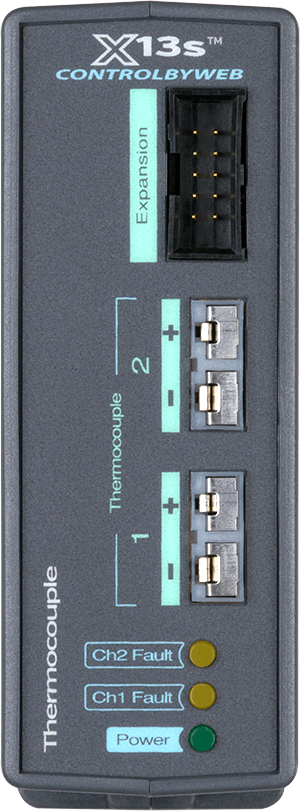

ControlByWEB X-13s - Module d'extension 2 entrées thermocouple type K
- Aucune (filaire)
- RS-485
- Température
Elastel EG500 - Passerelle edge Raspberry Pi CM4, 4G et LoRaWAN en option
- LoRaWAN
- 4G LTE
- Bluetooth LE

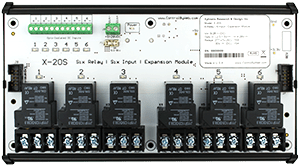

ControlByWEB X-20s - Module d'extension 6 relais 15 A et 6 entrées
- Aucune (filaire)
- RS-485
- Ouverture / contact
ControlByWEB X-404 - Contrôleur maître Modbus RS-485 sur IP, bus 1-Wire
- LTE-M
- Aucune (filaire)
- Ethernet
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB Cloud - Plateforme cloud de supervision à distance multisite
- API HTTP / REST

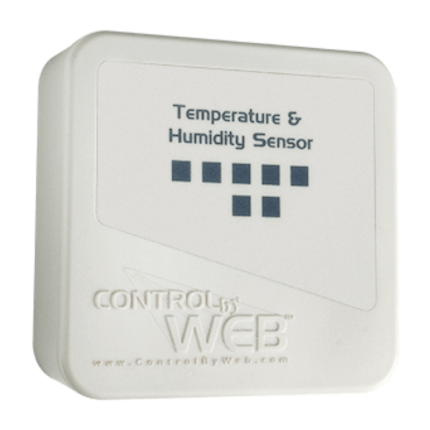

ControlByWEB X-DTHS-WMX - Sonde murale température et humidité 1-Wire
- Aucune (filaire)
- 1-Wire
- Température
ControlByWEB X-412 - Module E/S Ethernet 4 entrées analogiques et 4 relais
- LTE-M
- Wi-Fi
- Aucune (filaire)

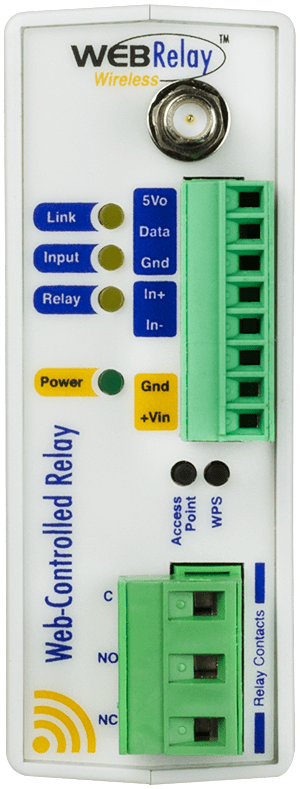

ControlByWEB XW-210 - Relais piloté Wi-Fi, 1 entrée et 4 sondes 1-Wire
