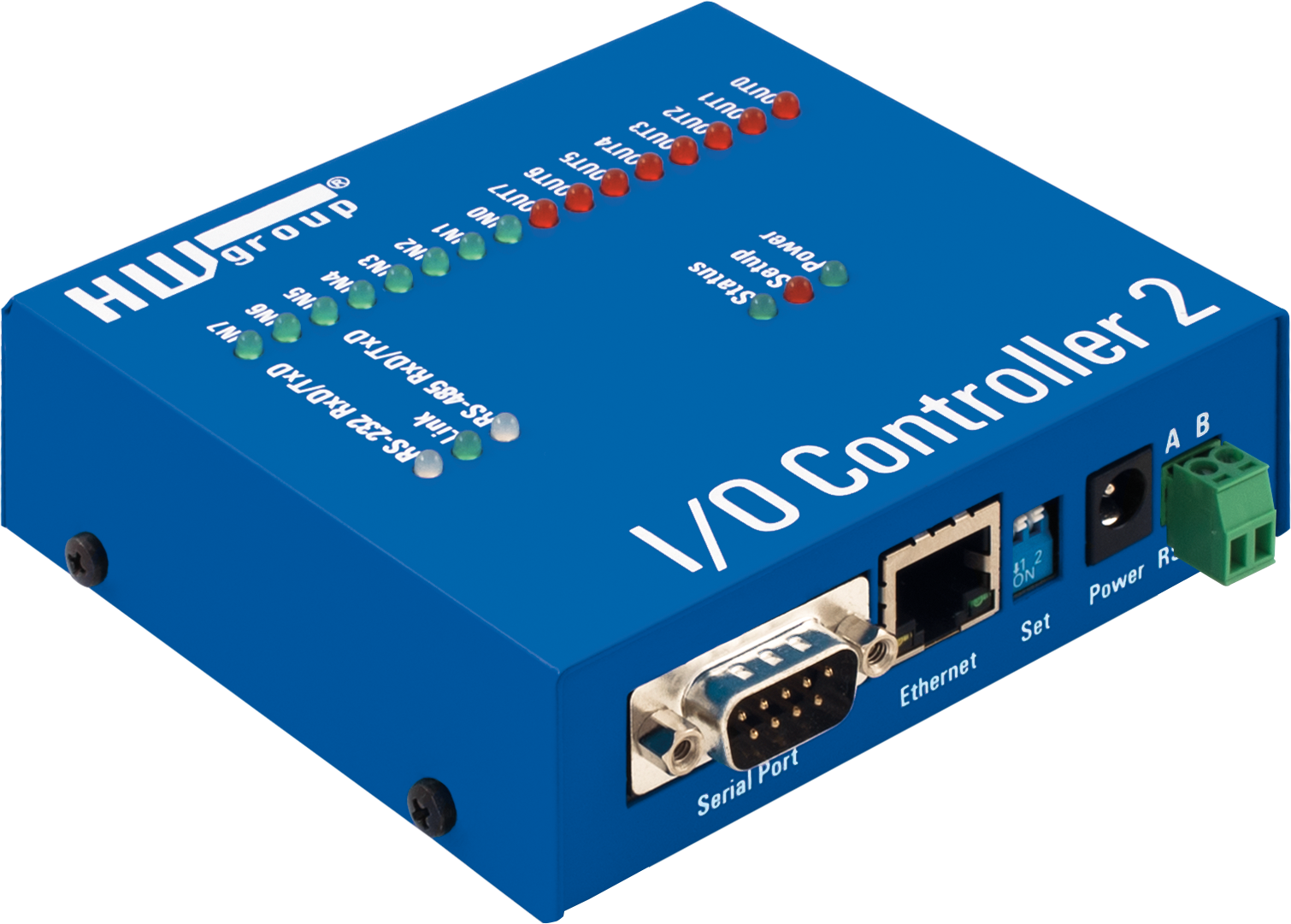

HWgroup I/O Controller 2 - Module E/S Ethernet 8 entrées 8 sorties, Modbus TCP
- 8 entrées numériques pour contacts secs ou signaux 5 à 20 V DC
- 8 sorties collecteur ouvert 50 V, 500 mA par sortie
- Pilotage des E/S par serveur web et Modbus TCP
- Port série complet RS-232 (DB9) ou RS-485 jusqu'à 115 200 bauds
- Alimentation 9 à 30 V DC, 150 mA, boîtier métal rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-485 |
| Protocoles IP et intégration | Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | SCADA et GTB Modbus TCP, HW VSP3 (port série virtuel Windows), I/O Controller PL, mode Box-2-Box |
| Variante | Seul ou set avec alimentation et carte de test |
| Sorties | 8 x collecteur ouvert, 50 V, 500 mA par sortie, 1 500 mA au total |
| Connecteur | RJ45, DB9 mâle (RS-232), borniers RS-485 et E/S |
| Pack | Seul, Set (avec alimentation) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus TCP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le HWgroup I/O Controller 2 est un module E/S Ethernet Modbus TCP qui relie au réseau 8 entrées numériques, 8 sorties transistor et un port série complet RS-232 ou RS-485. Il permet de lire des contacts et de commander des signaux à distance depuis un navigateur, un SCADA, une GTB ou un logiciel métier.
Ce boîtier métal sur rail DIN vise les intégrateurs qui doivent remonter des états de contacts, piloter des voyants ou des relais d'interface, et en même temps rendre accessible sur IP un équipement série : lecteur de codes-barres, centrale d'alarme, onduleur ou afficheur. Les deux fonctions travaillent indépendamment.
Points forts de l'I/O Controller 2
- 8 entrées numériques optocouplées pour contacts secs, interrupteurs ou signaux 5 à 20 V DC
- 8 sorties collecteur ouvert 50 V, 500 mA par sortie, protégées par diodes
- Lecture et commande des E/S en Modbus TCP, scrutation des entrées toutes les 10 ms
- Port RS-232 complet (9 signaux, DB9) ou RS-485, 50 à 115 200 bauds, 9 bits
- Port série virtuel Windows HW VSP3 gratuit, jusqu'à 100 ports distants par PC
- Mode Box-2-Box d'un boîtier vers un ou plusieurs autres via le LAN
- Alimentation 9 à 30 V DC, 150 mA, plage de fonctionnement -10 à +75 °C
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : remontée de contacts de défaut (pompe, CTA, porte technique) et commande de voyants ou relais d'interface depuis la GTB.
- Sûreté et contrôle d'accès : lecture de contacts de porte et de détecteurs, commande de sirènes et raccordement d'un lecteur de badges série.
- Logistique : lecteur de codes-barres RS-232 sur le réseau, avec voyants et boutons de validation sur les E/S.
- Salles techniques : surveillance d'un onduleur par liaison série et télécommande de son test via une sortie.
- Industrie : liaison d'E/S entre deux ateliers en mode Box-2-Box sans câblage dédié.
Intégration et compatibilité
L'I/O Controller 2 se configure par son serveur web intégré ou en Telnet. Ses E/S répondent en Modbus TCP et le port série reste disponible en parallèle comme serveur de port série.
- Protocoles IP : ARP, UDP/IP, TCP/IP avec HTTP, Telnet, RFC 2217, Modbus TCP
- Box-2-Box : 1 liaison série NVT et 8 E/S Modbus TCP en client/serveur
- Port série virtuel HW VSP3 pour Windows, compatible service NT et x64
- Compatibilité logicielle et matérielle avec l'I/O Controller PL selon HWgroup
- Utilitaires HWg-Config et Hercules pour la découverte et les tests
Comparez avec nos autres modules E/S Ethernet et Modbus, ou avec les relais IP si vous devez commuter directement des charges secteur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600533 | I/O Controller 2, unité seule | Armoire disposant déjà d'une alimentation 9 à 30 V DC |
| 600550 | I/O Controller 2 set, avec CD, adaptateur secteur et carte de test | Mise en service, développement ou maquette sur table |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Réseau | Ethernet RJ45 10/100 Mbit/s |
| Protocoles | ARP, UDP/IP, TCP/IP (HTTP, Telnet, RFC 2217, Modbus TCP) |
| Entrées | 8 x contact sec ou 5 à 20 V DC, optocouplées, isolation 50 V, scrutation 10 ms |
| Sorties | 8 x collecteur ouvert (Darlington), 50 V, 500 mA par sortie, 1 500 mA au total |
| Port RS-232 | DB9 mâle, RxD, TxD, CTS, RTS, DSR, DTR, RI, CD, GND |
| Port RS-485 | Bornier, terminaison externe conseillée 120 à 470 Ω |
| Liaison série | 50 à 115 200 bauds, 7, 8 ou 9 bits, isolation 1 000 V vers Ethernet |
| Configuration | Serveur web, Telnet |
| Alimentation | 9 à 30 V DC, jack 2,1 / 5,5 mm, 150 mA ; PoE ou -48 V en option constructeur |
| Température de fonctionnement | -10 à +75 °C, 5 à 95 % HR (page produit HWgroup) |
| Température de stockage | -30 à +60 °C |
| Boîtier | Métal, rail DIN ou pose sur table |
| Dimensions et poids | 105 x 94 x 33 mm, 372 g (page produit HWgroup) |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232
- Protocoles IP et intégration
- Modbus TCP
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- SCADA et GTB Modbus TCP, HW VSP3 (port série virtuel Windows), I/O Controller PL, mode Box-2-Box
- Variante
- Seul ou set avec alimentation et carte de test
- Sorties
- 8 x collecteur ouvert, 50 V, 500 mA par sortie, 1 500 mA au total
- Connecteur
- RJ45, DB9 mâle (RS-232), borniers RS-485 et E/S
- Pack
- Seul, Set (avec alimentation)
Contenu et accessoires compatibles
La référence 600533 contient le boîtier seul. Le set 600550 ajoute un CD, un adaptateur secteur et une carte de test.

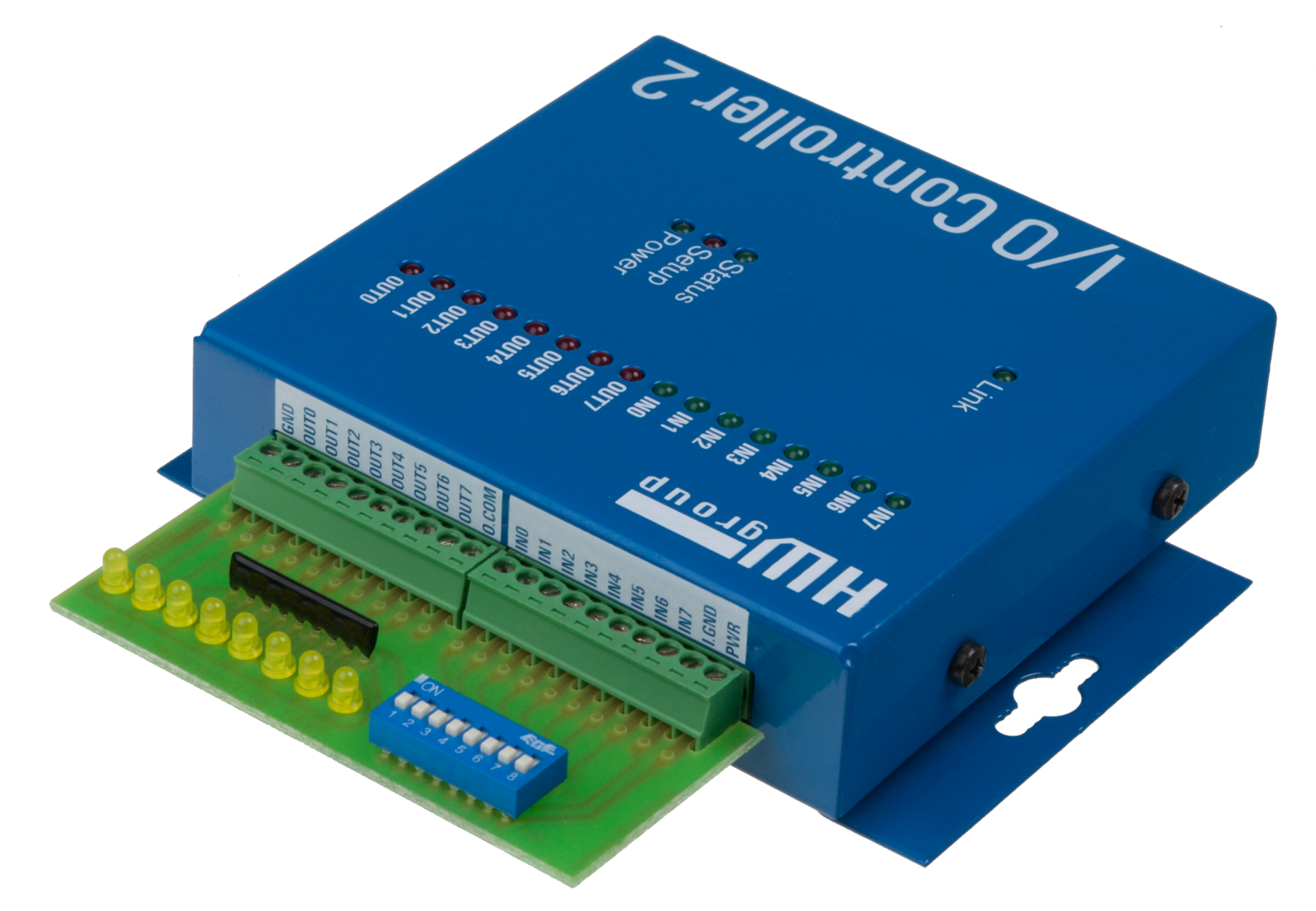

- Carte de test I/O Controller 2 pour simuler les E/S
- Kit de montage DIN Rail box set HWgroup
- Adaptateur secteur 12 V et UPS 12 V HWgroup
- Gamme complète sur la page HWgroup
Documentation
Questions fréquentes
Les sorties de l'I/O Controller 2 peuvent-elles commuter du 230 V ?
Non. Ce sont des sorties transistor à collecteur ouvert limitées à 50 V et 500 mA par sortie, 1 500 mA pour l'ensemble. Elles pilotent des relais externes, des voyants, des buzzers ou des entrées d'automates. Pour commuter directement du 230 V 16 A, le HWg-ER02b est plus adapté.
Comment le raccorder à une GTB ou un automate ?
Les 8 entrées et 8 sorties sont accessibles en Modbus TCP, indépendamment du port série. Un SCADA, une GTB ou un automate les lit et les commande comme un module d'E/S déporté standard.
Quel est l'intérêt du mode Box-2-Box ?
Deux I/O Controller 2 reliés par le réseau recopient les entrées de l'un sur les sorties de l'autre et prolongent la liaison série. Le firmware permet aussi de répercuter les 8 entrées d'un boîtier sur les sorties de plusieurs autres, pour diffuser un signal sur un site.
Quel est le contenu du set 600550 ?
Selon la fiche technique HWgroup, le set contient le boîtier, un CD, un adaptateur secteur et une carte de test qui simule entrées et sorties pour valider l'installation et la programmation sur table.
À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour l'I/O Controller 2
Précisez le nombre d'entrées et sorties, le système de supervision et l'équipement série éventuel : nous vous répondons sous 24 h ouvrées avec un conseil technique et une offre adaptée à vos quantités. Ajoutez le produit à votre sélection pour regrouper modules et accessoires.
Produits similaires
Voir toute la catégorie

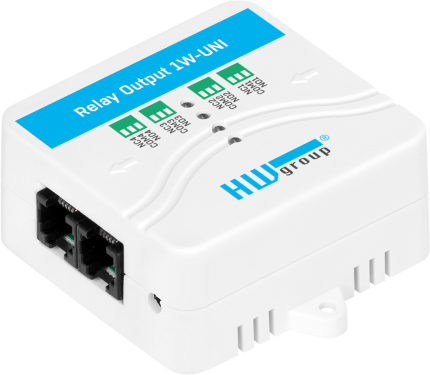

HWgroup Relay Output 1W-UNI - Module 4 sorties relais sur bus 1-Wire UNI
