Moxa TCC-80 / TCC-80I - Convertisseur RS-232 vers RS-422/485 autoalimenté
- Conversion RS-232 vers RS-422 ou RS-485 2 et 4 fils
- Alimenté par le port RS-232, alimentation externe 5 à 12 V CC facultative
- 300 bit/s à 115,2 kbit/s avec détection automatique du débit
- Terminaison 120 ohms intégrée, contrôle automatique du sens RS-485
- Isolation optique sur les TCC-80I, 50 g, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485 |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Alimenté par le bus, Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Variante | Côté RS-422/485 sur bornier ou DB9 mâle (-DB9), isolation optique sur les TCC-80I |
| Connecteur | DB9 femelle côté RS-232 ; bornier ou DB9 mâle côté RS-422/485 |
| Débit série | 300 bit/s à 115,2 kbit/s, détection automatique |
| Température de fonctionnement | 0 à 60 °C |
| Isolation | Sans, Optique |
| Connecteur RS-422/485 | Bornier, DB9 mâle |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur RS-232 vers RS-485 autoalimenté Moxa TCC-80 se branche directement sur le port COM d'un PC ou d'un équipement et puise son énergie sur les lignes TxD, RTS et DTR. Il convertit la liaison en RS-422 ou en RS-485 2 fils ou 4 fils sans bloc d'alimentation ni paramétrage.
Compact (50 g), il convient aux interventions de maintenance comme aux petites installations fixes : raccordement d'un poste de supervision à un bus Modbus RTU, test d'un compteur, lecture d'un régulateur. Le TCC-80I ajoute une isolation optique qui protège le PC des courants de boucle. Retrouvez nos convertisseurs de protocoles et la gamme Moxa.
Points forts du TCC-80
- Alimentation par le port RS-232 : environ 50 mW consommés, pas d'adaptateur nécessaire
- Entrée externe 5 à 12 V CC si le port série est trop faible ou le câble trop long
- RS-422 et RS-485 2 fils ou 4 fils, contrôle automatique du sens de transmission (ADDC)
- Détection automatique du débit de 300 bit/s à 115,2 kbit/s
- Terminaison 120 ohms intégrée
- LED de contrôle de l'alimentation par le port (mode test sur TCC-80I)
- MTBF de 2 781 161 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Raccordement temporaire d'un PC de maintenance à un bus Modbus RTU de compteurs ou de régulateurs CVC
- Liaison permanente entre un poste de supervision RS-232 et un équipement RS-485 en local technique
- Lecture de centrales de mesure ou de variateurs lors de la mise en service d'une chaufferie
- Protection du PC lors d'interventions sur des bus RS-485 entre armoires (TCC-80I)
Intégration et compatibilité
Le TCC-80 est transparent pour les protocoles : Modbus RTU, BACnet MS/TP ou protocole propriétaire passent sans configuration. Côté RS-232, seules TxD, RxD et GND sont utilisées ; les broches DTR, DSR, DCD, CTS et RTS sont reliées en interne. L'ADDC active automatiquement l'émetteur RS-485 lorsqu'il détecte des données sur TxD.
Un port COM standard de PC fournit 70 à 90 mW lorsque TxD, RTS et DTR sont raccordées, ce qui suffit au convertisseur. Moxa recommande un câble RS-232 de moins de 15 m à 9 600 bit/s. Au-delà, ou avec un équipement peu puissant, branchez une alimentation 5 à 12 V CC, par exemple via le cordon USB fourni. Pour un bus permanent sur de longues distances, voyez nos convertisseurs fibre.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

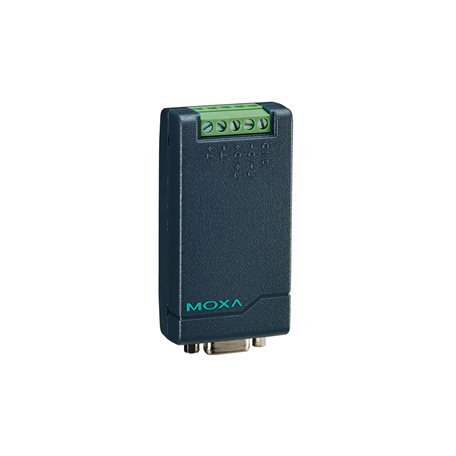

| TCC-80 | Bornier côté RS-422/485, sans isolation | Câblage direct d'une paire RS-485 |

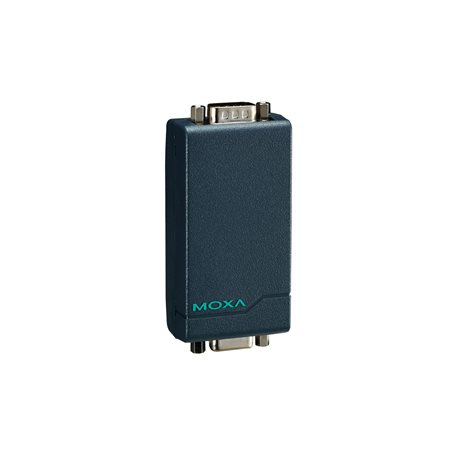

| TCC-80-DB9 | DB9 mâle côté RS-422/485, sans isolation | Équipement RS-485 doté d'un connecteur DB9 |
| TCC-80I | Bornier, isolation optique | Intervention sur bus entre armoires, protection du PC |
| TCC-80I-DB9 | DB9 mâle, isolation optique | Équipement DB9 en environnement perturbé |
Caractéristiques techniques
| Normes série | RS-232, RS-422, RS-485 2 fils et 4 fils |
| Connecteur RS-232 | DB9 femelle |
| Connecteur RS-422/485 | Bornier (TCC-80, TCC-80I) ; DB9 mâle (versions -DB9) |
| Débit | 300 bit/s à 115,2 kbit/s, détection automatique |
| RS-485 | ADDC, terminaison aucune, 120 ohms ou 120 kilo-ohms |
| Isolation | 2 kV (TCC-80I, TCC-80I-DB9) |
| Alimentation | Par les lignes RS-232 ou externe 5 à 12 V CC sur jack, protection contre les surintensités |
| Consommation externe | 30 mA (TCC-80) ; 20 mA (TCC-80I) sous 5 à 12 V CC |
| Boîtier | Capot plastique, fond métallique, IP30 |
| Dimensions | 42 x 80 x 22 mm ; 42 x 91 x 23,6 mm (versions -DB9) |
| Poids | 50 g |
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | -20 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | UL 60950-1 |
| MTBF | 2 781 161 h (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), USB, Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Variante
- Côté RS-422/485 sur bornier ou DB9 mâle (-DB9), isolation optique sur les TCC-80I
- Connecteur
- DB9 femelle côté RS-232 ; bornier ou DB9 mâle côté RS-422/485
- Débit série
- 300 bit/s à 115,2 kbit/s, détection automatique
- Température de fonctionnement
- 0 à 60 °C
- Isolation
- Sans, Optique
- Connecteur RS-422/485
- Bornier, DB9 mâle
Contenu et accessoires compatibles
- Fournis : le convertisseur, un cordon d'alimentation USB de 50 cm, un guide d'installation
- En option : câble USB A vers jack 2,1 mm CBL-USBAP-50, adaptateur secteur 12 V CC PWR-12050, adaptateurs DB9 femelle vers bornier ou RJ45
Documentation
Questions fréquentes
Le TCC-80 a-t-il besoin d'une alimentation ?
En général non : il tire environ 50 mW des lignes TxD, RTS et DTR du port RS-232. Une alimentation externe de 5 à 12 V CC devient utile si les lignes de contrôle ne sont pas câblées, si le câble RS-232 est long ou si l'équipement fournit peu d'énergie.
Comment savoir si le port fournit assez d'énergie ?
Sur le TCC-80I, placez le commutateur SW4 en mode test : si la LED d'alimentation par le port s'allume, l'énergie est suffisante. Sinon, branchez le cordon USB fourni ou un adaptateur.
Quel débit maximal est supporté ?
Le convertisseur détecte automatiquement le débit, de 300 bit/s à 115,2 kbit/s. Pour un débit plus élevé, le TCC-100 monte à 921,6 kbit/s.
Bornier ou DB9 côté RS-485 ?
Le bornier permet de câbler directement une paire torsadée de bus. La version -DB9 se branche sur un équipement doté d'un connecteur DB9 femelle.
