Réf. RGS-PR92484DGP+ORing RGS-PR92484DGP+ - Switch niveau 3 rack 19 pouces 36 ports et 4 SFP+ 10G
- 36 ports : 20 RJ45 Gigabit, 4 combo, 8 SFP 100/1000 et 4 SFP+ 1G/2,5G/10G
- Routage niveau 3 : statique, RIP, OSPFv2 et VRRP, bande passante 144 Gbit/s
- Anneau O-Ring en moins de 30 ms, O-Chain, MSTP, MRP sur demande
- Double alimentation isolée 100-240 VAC/VDC, relais de défaut 1 A sous 24 VDC
- Rack 19 pouces 1U sans ventilateur, -40 à +75 °C, IEC 61850-3, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC |
| Type de montage | Rack 19 pouces |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Variante | 20 RJ45 Gigabit + 4 combo + 8 SFP 100/1000 + 4 SFP+ 1G/2,5G/10G |
| Ports | 20 x RJ45 10/100/1000BASE-T(X), 4 x combo 100/1000, 8 x SFP 100/1000BASE-X, 4 x SFP+ 1G/2,5G/10GBASE-X |
| Routage | Statique, RIP, OSPFv2, VRRP ; 4K routes IPv4 et 1K routes IPv6 |
| Connecteur | RJ45, SFP, SFP+, console RJ45, bornier d'alimentation |
| Température de fonctionnement | -40 à +75 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

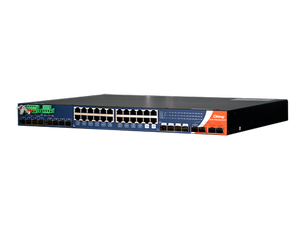

Le switch niveau 3 rack ORing RGS-PR92484DGP+ est un switch Ethernet manageable de 36 ports, au format 19 pouces 1U, qui route le trafic entre sous-réseaux IP et agrège les liaisons de tout un site grâce à 4 ports SFP+ jusqu'à 10 Gbit/s. Sans ventilateur, il fonctionne de -40 à +75 °C et porte la conformité IEC 61850-3 et IEEE 1613.
Il est pensé pour les équipes réseau et les intégrateurs qui conçoivent le cœur de réseau d'un campus, d'une infrastructure de transport ou d'un site industriel, là où un switch de bureau ne tiendrait pas. Il concentre en un seul équipement le routage, la redondance et la densité de ports fibre. Retrouvez la gamme complète des switchs Ethernet industriels ORing.
Points forts du RGS-PR92484DGP+
- 20 ports RJ45 10/100/1000, 4 ports combo 100/1000 RJ45 ou SFP, 8 ports SFP 100/1000BASE-X
- 4 ports SFP+ 1G, 2,5G ou 10GBASE-X pour les liaisons de dorsale
- Routage statique, RIP, OSPFv2 et redondance de passerelle VRRP ; jusqu'à 4K routes IPv4 et 1K routes IPv6
- Bande passante de 144 Gbit/s, table MAC de 32K, mémoire tampon de 32 Mbit, trames jumbo de 10 Ko
- Redondance O-Ring en moins de 30 ms, O-Chain, MSTP/RSTP/STP ; MRP IEC 62439-2 sur demande
- Sécurité : 802.1X, HTTPS, SSH, SNMP v3, IP Source Guard, 512 règles ACL, protection DoS/DDoS
- Double alimentation isolée 100-240 VAC/VDC, relais de défaut 1 A sous 24 VDC, MTBF de 550 530 h
Applications en bâtiment et sur site technique
- Campus tertiaire, universitaire ou hospitalier : cœur de réseau routant les VLAN vidéo, contrôle d'accès, GTB et Wi-Fi, avec liaisons 10G vers chaque bâtiment.
- Datacenter : réseau d'exploitation technique (énergie, climatisation, sûreté) isolé du réseau de production et raccordé en fibre aux salles.
- Infrastructures de transport : tunnels, gares ou réseaux routiers, pour lesquels le constructeur a conçu ce switch.
- Site industriel ou poste électrique : agrégation des anneaux de terrain et routage entre production, supervision et contrôle-commande.
Intégration et compatibilité
Le RGS-PR92484DGP+ se configure par interface web, Telnet ou console (CLI) sur port RJ45, et se supervise en SNMP v1/v2c/v3 avec RMON et LLDP. Il envoie ses alertes par e-mail via son client SMTP, intègre un serveur NTP et propose les fonctions DHCP serveur, client et relais.
Il route sans les modifier les flux BACnet/IP, Modbus TCP, KNXnet/IP, MQTT ou vidéo entre les sous-réseaux du site, et dialogue lui-même en Modbus TCP. La segmentation repose sur les VLAN 802.1Q, la QoS 802.1p, TOS/DiffServ et une QoS applicative, avec filtrage IGMP v2/v3 pour le multicast vidéo. L'agrégation LACP et IPv6 sont pris en charge.
Il prend place en tête des anneaux O-Ring formés de switchs ORing de niveau 2. Les cages acceptent des modules 100 Mbit/s, 1 Gbit/s et 10 Gbit/s, à choisir parmi nos modules SFP et convertisseurs fibre.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 20 x RJ45 10/100/1000BASE-T(X), auto MDI/MDIX |
| Ports combo | 4 x 100/1000 RJ45 ou SFP |
| Ports SFP | 8 x 100/1000BASE-X |
| Ports SFP+ | 4 x 1G/2,5G/10GBASE-X |
| Routage | Statique, RIP, OSPFv2, VRRP ; 4K routes IPv4, 1K routes IPv6 |
| Commutation | Store-and-forward, 144 Gbit/s, latence 7 µs |
| Table MAC | 32K |
| Mémoire tampon | 32 Mbit |
| Mémoire | Flash 64 Mo, DRAM 512 Mo |
| Trames jumbo | Jusqu'à 10 Ko |
| VLAN | 4 095 VLAN, VID 1 à 4094 ; 128 groupes IGMP par VLAN |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP/RSTP/STP, Fast Recovery ; MRP sur demande |
| Protocoles | Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, SMTP, NTP, DHCP, IPv6 |
| Port console | RJ45, 115 200 bit/s |
| Relais de défaut | 1 A sous 24 VDC |
| Alimentation | Double entrée isolée 100-240 VAC/VDC |
| Protections | Surintensité, inversion de polarité |
| Boîtier | Rack 19 pouces, sans ventilateur |
| Dimensions (L x H x P) | 442 x 43,8 x 335 mm |
| Poids | 4 000 g |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes poste électrique | IEC 61850-3, IEEE 1613 |
| CEM | EN 55032, EN 55035, FCC Part 15 B classe A, EN 61000-4-2/3/4/5/6/8/11 |
| Sécurité électrique | EN 62368-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 550 530 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Haute tension DC (plus de 60 V)
- Type de montage
- Rack 19 pouces
- Fonctions réseau
- Administrable, Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Variante
- 20 RJ45 Gigabit + 4 combo + 8 SFP 100/1000 + 4 SFP+ 1G/2,5G/10G
- Ports
- 20 x RJ45 10/100/1000BASE-T(X), 4 x combo 100/1000, 8 x SFP 100/1000BASE-X, 4 x SFP+ 1G/2,5G/10GBASE-X
- Routage
- Statique, RIP, OSPFv2, VRRP ; 4K routes IPv4 et 1K routes IPv6
- Connecteur
- RJ45, SFP, SFP+, console RJ45, bornier d'alimentation
- Température de fonctionnement
- -40 à +75 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Livré avec le kit de montage en rack, un câble console, le CD d'outils ORing et le guide d'installation rapide. Accessoires conseillés : modules SFP 100 Mbit/s et 1 Gbit/s pour les ports combo et SFP, modules SFP+ 10G pour les liaisons de dorsale.
Documentation
Questions fréquentes
Quel intérêt d'un switch de niveau 3 en cœur de réseau ?
Dès que le site est découpé en sous-réseaux IP, par exemple vidéo, GTB, contrôle d'accès et bureautique, il faut router entre eux. Le RGS-PR92484DGP+ assure ce routage au niveau matériel, sans routeur externe, et limite la propagation des diffusions d'un réseau à l'autre.
Les ports SFP+ acceptent-ils des modules 1 Gbit/s ?
Oui. Les 4 ports SFP+ fonctionnent à 1, 2,5 ou 10 Gbit/s. Vous pouvez donc démarrer avec des liaisons Gigabit et passer à 10 Gbit/s plus tard, en changeant seulement les modules optiques aux deux extrémités.
Quelle différence avec le RGS-R9244GP+ ?
Le RGS-PR92484DGP+ offre 36 ports dont 12 positions SFP et 4 SFP+, OSPF en plus de RIP et du routage statique, et la conformité IEC 61850-3 et IEEE 1613. Il vise les cœurs de réseau étendus et les environnements électriquement perturbés.
Peut-on l'alimenter en 24 VDC ?
Non, la fiche technique indique une double entrée isolée 100-240 VAC/VDC. Pour une armoire en très basse tension, orientez-vous vers un autre modèle de la gamme rack ORing, nous vous aidons à le choisir.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le RGS-PR92484DGP+
Indiquez le nombre de sous-réseaux, de bâtiments et de liaisons 10G à prévoir : nous répondons sous 24 h ouvrées avec des tarifs adaptés à vos quantités. Notre équipe vous accompagne sur le plan d'adressage, le routage et la redondance du cœur de réseau.
