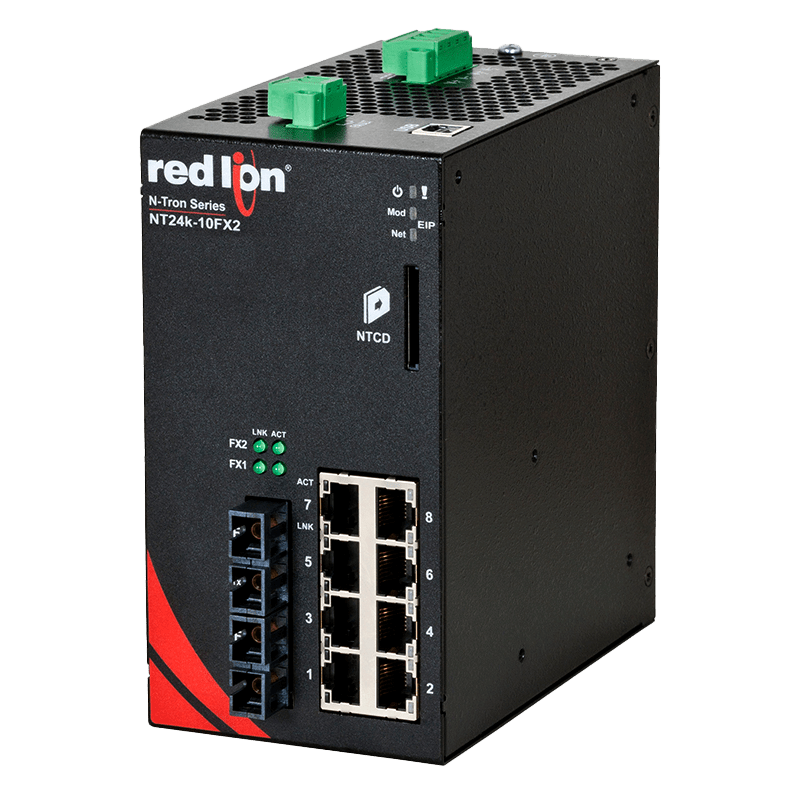

Red Lion N-Tron NT24K-10FX - Switch industriel manageable 10 ports, 2 fibres
- 8 ports Gigabit RJ45 et 2 ports fibre 100BaseFX SC ou ST, de 2 à 80 km
- Administrable : N-Ring 30 ms, VLAN, SNMP v3, 802.1x RADIUS, EtherNet/IP
- Options PoE+ 30 W par port (-POE) et IEEE 1588 PTP (-PT)
- Double alimentation 10 à 49 VDC (22 à 49 VDC en PoE), -40 à +85 °C
- UL Classe I Division 2, EN 50155, garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Variante | Fibre multimode 2 km ou monomode 15, 40, 80 km ; connecteur SC ou ST ; PoE+ (-POE) ; IEEE 1588 PTP (-PT) |
| Débit | Gigabit sur cuivre, 100 Mbit/s sur fibre, 16,4 Gbit/s au total |
| Redondance | N-Ring environ 30 ms, N-Link, RSTP |
| Température de fonctionnement | -40 à +85 °C (-40 à +80 °C en PoE) |
| Fibre | Multimode, Monomode 15 km, Monomode 40 km, Monomode 80 km |
| Connecteur | SC, ST |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT24k-10FX2 est un switch Ethernet industriel administrable à 10 ports : 8 ports Gigabit RJ45 et 2 ports fibre 100BaseFX en multimode ou en monomode jusqu'à 80 km. Les versions -POE ajoutent le PoE+ sur les 8 ports cuivre, et les versions -PT la synchronisation IEEE 1588 PTP.
Il s'adresse aux intégrateurs et aux DSI techniques qui construisent un réseau fédérateur entre armoires ou bâtiments, avec redondance en anneau, sécurité 802.1x et supervision SNMP. Dans un boîtier métallique pour rail DIN tenu de -40 à +85 °C, il rejoint nos switchs Ethernet industriels administrables.
Points forts du NT24K-10FX
- 8 ports 10/100/1000BaseT et 2 ports 100BaseFX SC ou ST : multimode 2 km, monomode 15, 40 ou 80 km
- Anneau N-Ring avec reprise d'environ 30 ms, N-Link, RSTP 802.1w
- PoE+ IEEE 802.3af/at sur les 8 ports cuivre en version -POE, 30 W par port
- SNMP v1/v2/v3, HTTPS, SSH, 802.1x avec RADIUS, sécurité des ports par adresse MAC
- VLAN 802.1Q, QoS 802.1p et DSCP, IGMP automatique, miroir de port, agrégation
- Double alimentation 10 à 49 VDC (22 à 49 VDC en PoE), contact d'alarme configurable
- Débit jusqu'à 16,4 Gbit/s, 16 000 adresses MAC, latence typique de 1,6 µs
- Fonctionnement de -40 à +85 °C (+80 °C en PoE), MTBF supérieur à 2 millions d'heures
Applications en bâtiment et sur site technique
- Campus universitaires et hôpitaux : boucle fibre monomode entre bâtiments pour la GTB, le comptage et la sûreté.
- Vidéoprotection de sites logistiques : version -POE pour alimenter 8 caméras IP avec remontée fibre.
- Datacenters : réseau d'exploitation séparé pour la supervision technique (énergie, climatisation), avec anneau redondant.
- Réseaux d'eau et d'énergie des collectivités : liaisons de 40 à 80 km vers des postes distants, horodatage PTP des événements.
Intégration et compatibilité
Le switch transporte BACnet/IP, Modbus TCP, KNXnet/IP ou MQTT, et isole les flux par VLAN. L'IGMP automatique maîtrise le trafic multicast, utile pour la vidéo et certains protocoles industriels. La supervision se fait en SNMP v1, v2 et v3 avec les MIB N-Tron, via le logiciel N-View, ou en EtherNet/IP CIP pour l'intégration aux automates. La journalisation Syslog et le contact d'alarme permettent de remonter les défauts vers la GTB.
La configuration passe par l'interface web sécurisée (HTTPS) ou le port USB de type B. Une carte de restauration NTCD-CFG ou un fichier XML sauvegarde et recharge la configuration, ce qui accélère le remplacement. Le switch fait aussi serveur DHCP avec option 82. Pour d'autres liaisons optiques, voir nos convertisseurs fibre, et pour les versions -POE nos switchs PoE industriels.
Versions disponibles
32 références combinent le type de fibre, le connecteur SC ou ST, le PoE+ et le PTP.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-10FX2-SC / -ST | 8 ports Gigabit cuivre, 2 fibres 100BaseFX multimode 2 km | Liaisons fibre dans un bâtiment ou sur un site |
| NT24K-10FXE2-SC-15 / -ST-15 | 2 fibres monomode 15 km à 1 310 nm | Liaisons entre bâtiments d'un campus ou d'un hôpital |
| NT24K-10FXE2-SC-40 / -ST-40 | 2 fibres monomode 40 km à 1 310 nm | Sites étendus, réseaux de collectivités |
| NT24K-10FXE2-SC-80 / -ST-80 | 2 fibres monomode 80 km à 1 550 nm | Sites distants, réseaux d'eau ou d'énergie |
| Suffixe -POE | PoE+ IEEE 802.3af/at sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras, points d'accès Wi-Fi, interphones |
| Suffixe -PT | IEEE 1588v2 PTP activé (horloge frontière ou transparente) | Horodatage précis des données et des défauts |
Caractéristiques techniques
| Ports | 8 x RJ45 10/100/1000BaseT + 2 x fibre 100BaseFX duplex SC ou ST ; 1 port USB type B de configuration |
|---|---|
| Fibre | Multimode 2 km à 1 310 nm ; monomode 15 km et 40 km à 1 310 nm ; 80 km à 1 550 nm |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1d/D/w, 802.1p, 802.1Q, 802.1x ; 802.3af/at en version -POE |
| Commutation | Administrable, store-and-forward, 16 000 adresses MAC, jusqu'à 16,4 Gbit/s, latence 1,6 µs |
| Redondance | N-Ring (environ 30 ms), N-Link, RSTP |
| PoE (versions -POE) | PoE+ Type 2, 30 W par port (25,5 W côté appareil), 57 VDC, sur les 8 ports |
| Alimentation | 10 à 49 VDC redondante ; 22 à 49 VDC en version -POE |
| Consommation | 750 mA sous 24 VDC ; version -POE : 11,24 A sous 24 VDC à pleine charge PoE |
| Température | -40 à +85 °C ; -40 à +80 °C en version -POE ; stockage -40 à +85 °C |
| Humidité | 10 à 95 % HR sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; version -POE : 149,2 x 108,8 x 140,7 mm |
| Poids | 0,89 kg ; 1,46 kg en version -POE |
| Montage | Rail DIN 35 mm, panneau avec kit NT24K-NM-PMK |
| MTBF | Plus de 2 millions d'heures |
| Certifications | UL 508, ANSI/ISA 12.12.01 Classe I Division 2, CSA C22.2 No. 213 et 14, EN 50155, EN 50121, EN 61373, ABS marine |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Variante
- Fibre multimode 2 km ou monomode 15, 40, 80 km ; connecteur SC ou ST ; PoE+ (-POE) ; IEEE 1588 PTP (-PT)
- Débit
- Gigabit sur cuivre, 100 Mbit/s sur fibre, 16,4 Gbit/s au total
- Redondance
- N-Ring environ 30 ms, N-Link, RSTP
- Température de fonctionnement
- -40 à +85 °C (-40 à +80 °C en PoE)
- Fibre
- Multimode, Monomode 15 km, Monomode 40 km, Monomode 80 km
- Connecteur
- SC, ST
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Accessoires constructeur : carte de restauration de configuration NTCD-CFG, kit de montage sur panneau NT24K-NM-PMK, licence d'activation PTP NT24K-KIT-PTP. Alimentation conseillée : NTPS-24-1.3 pour les versions sans PoE, NTPS-24-20 ou NTPS-48-10 pour les versions -POE, parmi nos alimentations rail DIN.
Documentation
Questions fréquentes
Quelle est la différence entre les versions avec et sans PoE ?
Les versions -POE fournissent le PoE+ (IEEE 802.3af/at) sur les 8 ports cuivre, jusqu'à 30 W par port, soit 25,5 W côté appareil. Elles demandent une alimentation de 22 à 49 VDC, sont plus larges (108,8 mm au lieu de 78,7 mm) et fonctionnent jusqu'à +80 °C au lieu de +85 °C.
À quoi sert l'option PTP ?
Les versions -PT intègrent la synchronisation horaire IEEE 1588v2, en horloge frontière ou transparente. Elle sert à l'horodatage précis des mesures et des défauts. Une licence NT24K-KIT-PTP permet d'activer cette fonction plus tard sur un modèle sans PTP.
Quelle portée choisir pour les ports fibre ?
Multimode 2 km pour un même bâtiment ou site ; monomode 15 km pour relier des bâtiments ; 40 ou 80 km pour des sites distants. Les distances sont typiques et doivent être confirmées par un bilan de liaison.
Comment superviser le switch depuis une GTB ou un superviseur ?
Le NT24k-10FX2 se supervise en SNMP v1, v2 et v3 et dialogue en EtherNet/IP CIP avec les automates. Son contact d'alarme configurable se câble aussi sur une entrée TOR de la GTB, et l'outil N-View remonte l'état des ports.
Le switch gère-t-il un anneau redondant ?
Oui, la technologie N-Ring reconstruit l'anneau en 30 ms environ, avec une carte de l'anneau et la localisation des défauts. RSTP et N-Link sont également disponibles.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-10FX
Indiquez la portée fibre, le connecteur et les options PoE+ ou PTP : nous vous répondons sous 24 h ouvrées avec un conseil technique sur votre architecture. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie
ORing RGS-PR9000 - Switch modulaire niveau 3 rack IEC 61850-3 4 slots
- Aucune (filaire)
- Ethernet
- Fibre optique

ATOP NSG3300 - Switch Ethernet industriel NAT sécurisé 8 ou 9 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

ATOP EHG2408 - Switch Ethernet industriel Gigabit 8 ports chiffrement MACsec
- Aucune (filaire)
- Ethernet
- Fibre optique

ORing RGS-9168GCP - Switch Ethernet industriel manageable rack 24 ports fibre
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion FlexEdge DAS USB - Module sled port USB hôte pour passerelle
- Aucune (filaire)
- USB
- Alimenté par le bus

Red Lion Sixnet SLX-6RS - Switch Ethernet industriel à anneau redondant 6 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

Red Lion Sixnet EB-5ES-PSE - Switch PoE industriel non manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

Red Lion FlexEdge DAS Wi-Fi - Module sled Wi-Fi 802.11n pour passerelle
- Wi-Fi
- Alimenté par le bus
Pour aller plus loin
Produits similaires
ATOP NSG3300 - Switch Ethernet industriel NAT sécurisé 8 ou 9 ports Gigabit
- 8 ou 9 ports Gigabit, dont 2 SFP 1000 Mbit/s en option, ports WAN ou LAN configurables
- NAT 1:1, NAT virtuel, IP Masquerade et DMZ, débit NAT de 100 Mbit/s
- Conçu selon IEC 62443-4-1, conforme IEC 62443-4-2, ACL MAC et IPv4
- Double alimentation 12 à 48 VDC, sortie relais 24 V / 1 A
- Boîtier métal IP30 rail DIN, -40 à 70 °C, CE, FCC, UL
ORing IES-3000-LA - Switch Ethernet industriel manageable, uplinks SFP Gigabit
ORing IES-3000 - Switch Ethernet industriel manageable Fast Ethernet, rail DIN
- 8, 10, 16, 18 ou 24 ports, RJ45 10/100 avec fibre SC, SFP ou combo Gigabit selon version
- Anneau O-Ring en moins de 30 ms, O-Chain, MRP IEC 62439-2, MSTP/RSTP
- SNMP v1/v2c/v3, Modbus TCP, VLAN 802.1Q, IGMP, relais d'alarme
- Entrées redondantes 12 à 48 VDC, boîtier aluminium IP30 rail DIN
- -40 à 75 °C, EN 50155 sur IES-3082GC, garantie 5 ans

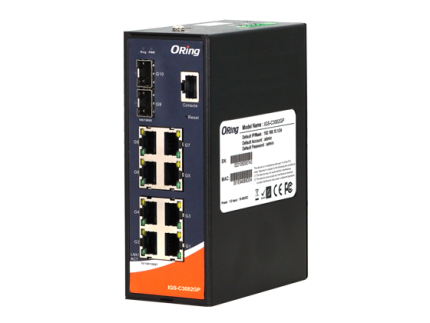

ORing IGS-3000 - Switch Gigabit industriel manageable rail DIN, uplinks SFP
