Red Lion N-Tron NT24K-10GX - Switch manageable 10 ports, 2 fibres Gigabit
- 10 ports : 8 RJ45 10/100/1000 Mbit/s et 2 ports fibre Gigabit à connecteurs SC
- Fibre multimode 550 m ou monomode 10, 40 ou 80 km selon la référence
- Double alimentation 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Boîtier métal rail DIN IP20, -40 à 85 °C (-40 à 80 °C en PoE+)
- Anneau N-Ring 30 ms environ, SNMP v3, 802.1X, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Connecteur | 8 x RJ45, 2 x SC duplex, 1 x USB type B, bornier d’alimentation |
| Débit de commutation | Jusqu’à 20 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Red Lion N-Tron NT24K-10GX est un switch industriel fibre Gigabit manageable : 8 ports cuivre 10/100/1000 Mbit/s et 2 ports fibre 1000 Mbit/s à connecteurs SC, dans un boîtier métal compact pour rail DIN. Les deux ports fibre suffisent à insérer le switch dans un anneau redondant ou à relier un tableau à un local serveur éloigné, pendant que les ports cuivre desservent automates, régulateurs, compteurs et passerelles.
Il vise les intégrateurs GTB et les services techniques qui veulent une liaison fibre fiable sans convertisseur de média. Il fonctionne de -40 à 85 °C, accepte deux alimentations continues et existe en versions PoE+ et IEEE 1588 PTP. Voir aussi nos switchs Ethernet industriels et la gamme Red Lion N-Tron.
Points forts du NT24K-10GX
- 8 ports RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension
- 2 ports fibre Gigabit SC : multimode 550 m, ou monomode 10, 40 et 80 km
- Commutation store-and-forward, latence typique 1,6 µs, 16 000 adresses MAC
- Double entrée d'alimentation 10 à 49 VDC (22 à 49 VDC en PoE+)
- PoE+ IEEE 802.3af/at sur les 8 ports cuivre, 30 W par port (version -POE)
- N-Ring avec reconstruction en 30 ms environ, RSTP et N-Link
- MTBF supérieur à 2 millions d'heures, garantie constructeur 3 ans
Applications en bâtiment et sur site technique
- Tableau divisionnaire ou sous-station CVC raccordé en fibre au local GTB d'un immeuble de bureaux
- Anneau fibre entre les bâtiments d'un lycée, d'une université ou d'un hôpital, chaque switch servant de point d'accès local
- Poste de relevage ou réservoir d'un réseau d'eau, relié en monomode à plusieurs kilomètres du poste central
Intégration et compatibilité
Côté redondance, le NT24K-10GX gère RSTP (802.1w) et la technologie N-Ring de N-Tron : ses deux ports fibre ferment l'anneau, qui se reconstruit en 30 ms environ, avec une carte de l'anneau et la localisation du défaut dans l'interface. N-Link relie deux anneaux entre eux. Le switch transporte de façon transparente BACnet/IP, Modbus TCP, MQTT ou la vidéo IP ; l'auto-configuration IGMP limite le trafic multicast sans réglage. La messagerie CIP EtherNet/IP permet de lire l'état du switch depuis un automate, et le logiciel N-View surveille plusieurs switchs N-Tron depuis une seule fenêtre.
Administration complète : interface web, HTTPS, SSH, SNMP v1, v2 et v3, Syslog, SNTP et LLDP. Authentification 802.1X avec RADIUS, sécurité de port par adresse MAC, VLAN 802.1Q, QoS 802.1p et DSCP, trunking et port mirroring séparent les flux GTB, vidéo et bureautique.
Configuration par navigateur ou USB type B, sauvegarde en XML ou sur carte NTCD-CFG pour un remplacement à l'identique.
Versions disponibles
Lecture des références : GX2 pour la fibre multimode, GXE2 pour la fibre monomode suivie de la portée en km, puis les suffixes d'option -POE et -PT.
| Référence | Différence | Usage conseillé |
|---|---|---|

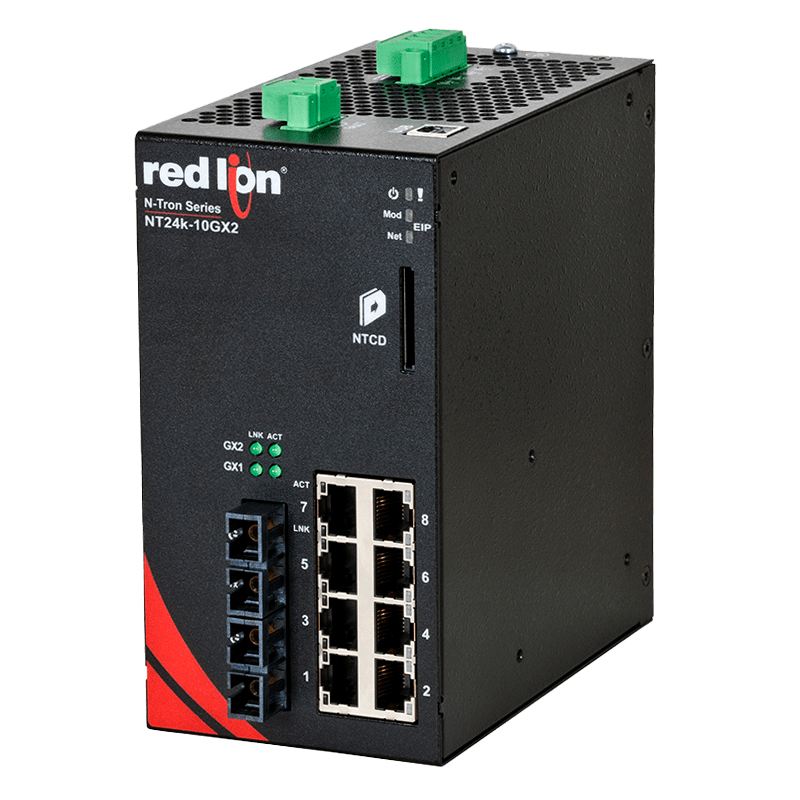

| NT24K-10GX2-SC | 2 ports 1000Base-SX multimode SC, 550 m sur 50/125 µm | Liaisons internes à un bâtiment ou entre bâtiments proches |
| NT24K-10GXE2-SC-10 | 2 ports 1000Base-LX monomode SC, 10 km à 1310 nm | Campus, zones d'activité |
| NT24K-10GXE2-SC-40 | 2 ports 1000Base-LX monomode SC, 40 km à 1310 nm | Sites distants, collectivités, réseaux d'eau |
| NT24K-10GXE2-SC-80 | 2 ports monomode SC, 80 km à 1550 nm | Très longues distances sans répéteur |

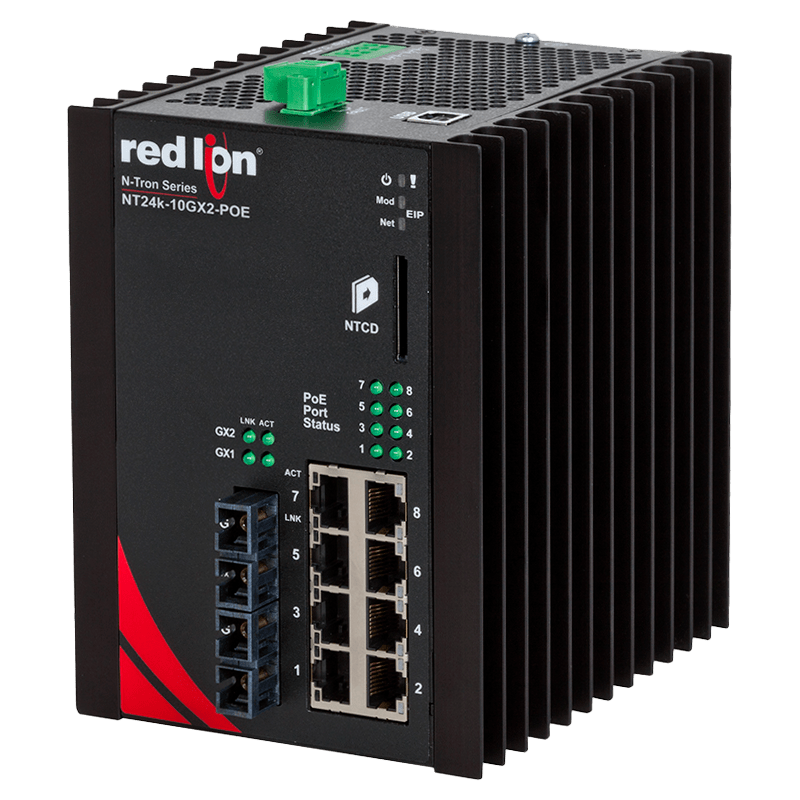

| Suffixe -POE | PoE+ 802.3af/at sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras, points d'accès Wi-Fi, passerelles IoT alimentés par le câble |
| Suffixe -PT | IEEE 1588v2 PTP activé (horloge frontière et transparente) | Horodatage précis des événements et des mesures |
| Suffixe -POE-PT | Cumule PoE+ et PTP | Sites qui ont besoin des deux fonctions |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension |
| Ports fibre | 2 x 1000Base, connecteurs SC duplex |
| Multimode | 1000Base-SX : 850 nm, 550 m sur 50/125 µm, 300 m sur 62,5/125 µm |
| Monomode | 1000Base-LX : 1310 nm (10 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 20 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 780 mA sous 24 VDC ; 11,37 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil), sur les 8 ports cuivre simultanément |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 95 % sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en version PoE+ |
| Poids | 0,89 kg ; 1,46 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable normalement ouvert, 1 A sous 24 VDC |
| MTBF | Supérieur à 2 millions d'heures |
| Certifications | UL508, ANSI/ISA 12.12.01 Classe I Division 2, CSA C22.2, CE, EN 50155, EN 50121, EN 61373, ABS, RoHS |
| Conformité de conception | IEEE 1613 (postes électriques), NEMA TS1/TS2 (signalisation routière) |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 550 m ou monomode 10, 40, 80 km ; options PoE+ (-POE) et IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Connecteur
- 8 x RJ45, 2 x SC duplex, 1 x USB type B, bornier d'alimentation
- Débit de commutation
- Jusqu'à 20 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 550 m, Monomode 10 km, Monomode 40 km, Monomode 80 km
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch est livré avec son clip rail DIN. Accessoires constructeur compatibles : carte de récupération de configuration NTCD-CFG, alimentation rail DIN NTPS-24-1.3 pour les versions sans PoE, NTPS-24-20 ou NTPS-48-10 pour les versions PoE+, kit de montage sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP pour activer IEEE 1588 sur une version standard. Pour prolonger un port cuivre vers la fibre ailleurs dans le bâtiment, voir nos convertisseurs fibre optique.
Documentation
Questions fréquentes
Deux ports fibre suffisent-ils pour un anneau redondant ?
Oui. Les deux ports fibre du NT24K-10GX ferment un anneau N-Ring ou RSTP : en cas de coupure d'une fibre, le trafic repart par l'autre sens en 30 ms environ avec N-Ring. Pour desservir en plus un bâtiment en antenne, passez au NT24K-11GX ou au NT24K-12GX.
Quelle portée choisir pour les ports fibre ?
La version GX2 multimode couvre 550 m sur fibre 50/125 µm, 300 m sur 62,5/125 µm. Au-delà, choisissez une version GXE2 monomode 10, 40 ou 80 km en fonction de la distance et du bilan optique mesuré.
Quelle alimentation prévoir pour la version PoE+ ?
La version -POE accepte 22 à 49 VDC et consomme jusqu'à 11,37 A sous 24 VDC à pleine charge. Red Lion associe les alimentations rail DIN NTPS-24-20 ou NTPS-48-10 à ces modèles.
Le switch remonte-t-il ses alarmes à la GTB ?
Oui, par SNMP v1, v2 et v3, Syslog et messagerie CIP EtherNet/IP. Son contact d'alarme (1 A sous 24 VDC) peut aussi être câblé sur une entrée TOR d'automate.
Demander un devis pour le NT24K-10GX
Précisez la référence, le type de fibre et les quantités : nous répondons sous 24 h ouvrées avec un conseil technique sur le bilan optique, l'alimentation et la topologie. Les tarifs sont établis selon les quantités et le projet.
