Red Lion N-Tron NT24K-14FX - Switch manageable 14 ports, 6 fibres 100 Mbit/s
- 14 ports : 8 RJ45 10/100/1000 Mbit/s et 6 ports fibre 100Base-FX
- Connecteurs SC ou ST, multimode 2 km ou monomode 15, 40 et 80 km
- Double alimentation 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Boîtier métal rail DIN IP20, -40 à 85 °C (-40 à 80 °C en PoE+)
- N-Ring 30 ms environ, SNMP v3, 802.1X RADIUS, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Nombre de ports Ethernet | 13 à 20 ports |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre 100Base-FX multimode 2 km ou monomode 15, 40, 80 km ; connecteur SC ou ST ; options PoE+ (-POE) et PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Débit de commutation | Jusqu’à 17,2 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 2 km, Monomode 15 km, Monomode 40 km, Monomode 80 km |
| Connecteur | SC, ST |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

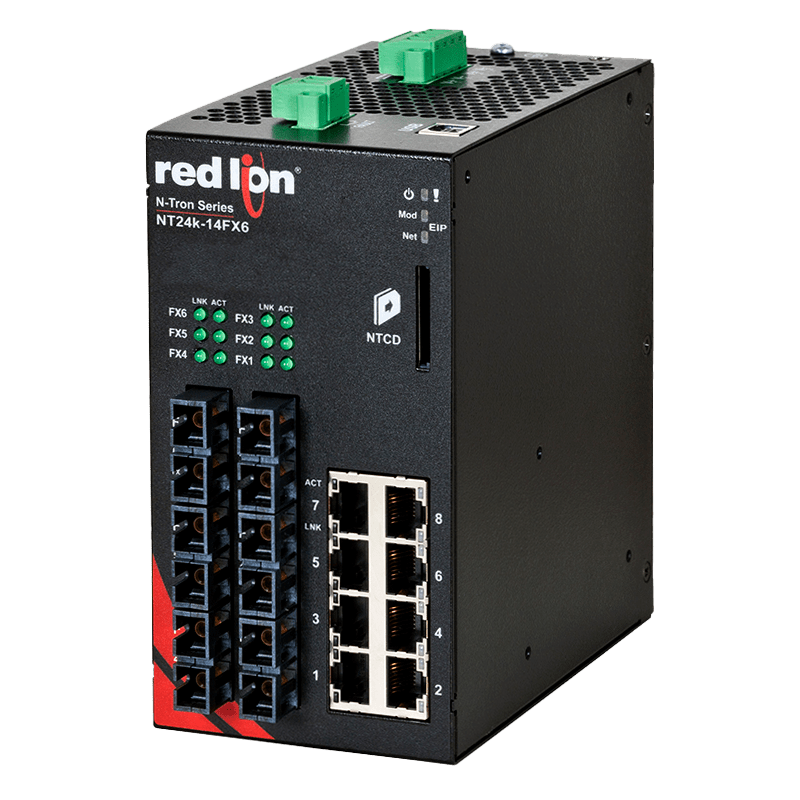

Le Red Lion N-Tron NT24K-14FX est un switch fibre 100Base-FX manageable doté de 6 ports optiques 100 Mbit/s et de 8 ports cuivre Gigabit. Il répond à un besoin fréquent sur les sites existants : raccorder un réseau de fibres déjà posé, souvent terminé en connecteurs ST ou SC et dimensionné pour du Fast Ethernet, tout en offrant des ports Gigabit aux équipements récents de l'armoire.
Les intégrateurs GTB et les services techniques l'utilisent pour moderniser une infrastructure sans retirer la fibre en place, avec des portées de 2 km en multimode et jusqu'à 80 km en monomode. Il fonctionne de -40 à 85 °C, accepte deux alimentations continues et existe avec PoE+ et horodatage IEEE 1588. Comparez avec nos autres switchs Ethernet industriels et la gamme Red Lion N-Tron.
Points forts du NT24K-14FX
- 6 ports 100Base-FX à connecteurs SC ou ST, au choix à la commande
- Multimode 2 km à 1310 nm, ou monomode 15, 40 ou 80 km
- 8 ports RJ45 10/100/1000 Mbit/s avec protection ESD et surtension
- Débit de commutation jusqu'à 17,2 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC
- Entrées d'alimentation redondantes 10 à 49 VDC, 750 mA sous 24 VDC
- Version -POE : PoE+ IEEE 802.3af/at, 30 W par port sur les 8 ports cuivre
- N-Ring reconstruit en 30 ms environ, RSTP 802.1w, N-Link
- Températures -40 à 85 °C, MTBF supérieur à 2 millions d'heures, garantie 3 ans
Applications en bâtiment et sur site technique
- Rénovation de la GTB d'un bâtiment tertiaire dont la rocade fibre multimode ST date de l'installation d'origine
- Réseau de chauffage urbain ou de froid : sous-stations reliées en monomode sur plusieurs kilomètres
- Station de pompage, château d'eau, bassin d'orage : télégestion sur fibre longue distance, insensible aux perturbations électromagnétiques
- Établissement d'enseignement ou de santé : passage de la vidéoprotection en PoE+ sans changer la fibre existante
Intégration et compatibilité
Pour la redondance, le NT24K-14FX combine RSTP (802.1w) et la technologie N-Ring de N-Tron, qui reconstruit un anneau en 30 ms environ et affiche une carte de l'anneau avec localisation du défaut ; N-Link relie deux anneaux entre eux. Le switch transporte de façon transparente BACnet/IP, Modbus TCP, MQTT, OPC UA ou la vidéo IP, et l'auto-configuration IGMP limite le trafic multicast. La messagerie CIP EtherNet/IP permet de remonter son état dans un automate, et le logiciel N-View centralise la surveillance de plusieurs switchs N-Tron.
Le switch est entièrement administrable : interface web, HTTPS, SSH, SNMP v1, v2 et v3, journal d'événements et Syslog, synchronisation horaire SNTP et découverte LLDP (802.1AB). Côté sécurité, il gère l'authentification 802.1X avec serveur RADIUS et la sécurité de port par adresse MAC. Les VLAN 802.1Q, la qualité de service 802.1p, par port ou DSCP, l'agrégation de liens (trunking) et la recopie de port (port mirroring) permettent de séparer proprement les flux de supervision, de vidéo et de bureautique.
La mise en service se fait par le web ou le port USB type B, et la configuration se recopie par fichier XML ou carte NTCD-CFG. Le contact d'alarme configurable (1 A sous 24 VDC) remonte une défaillance vers la GTB. Côté fibre, vérifiez que l'équipement distant travaille aussi en 100Base-FX à la même longueur d'onde.
Versions disponibles
FX6 désigne la version multimode, FXE6 la version monomode suivie de la portée ; SC ou ST indique le connecteur. Les suffixes -POE et -PT ajoutent les options.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-14FX6-SC / -ST | 6 ports 100Base-FX multimode 2 km, 1310 nm, SC ou ST | Rocade multimode existante dans un bâtiment ou un campus |
| NT24K-14FXE6-SC-15 / -ST-15 | 6 ports monomode 15 km, 1310 nm | Liaisons inter-sites courtes et moyennes |
| NT24K-14FXE6-SC-40 / -ST-40 | 6 ports monomode 40 km, 1310 nm | Réseaux d'eau, de chaleur, sites distants |
| NT24K-14FXE6-SC-80 / -ST-80 | 6 ports monomode 80 km, 1550 nm | Très longues distances |

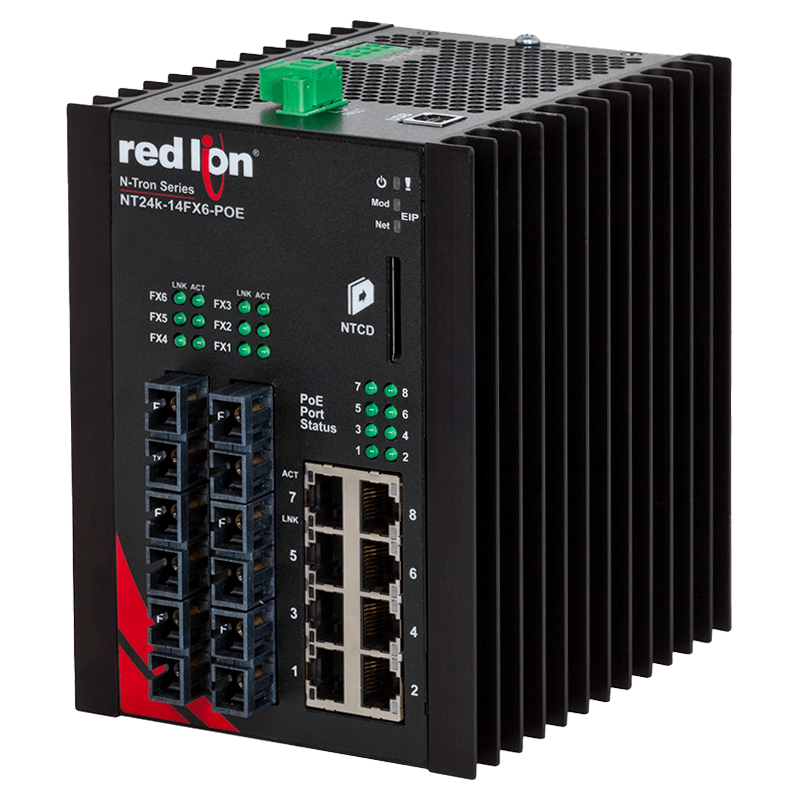

| Suffixe -POE | PoE+ IEEE 802.3af/at sur les 8 ports cuivre, 30 W par port, 22 à 49 VDC | Caméras, points d'accès, passerelles IoT |
| Suffixe -PT | IEEE 1588v2 PTP activé (horloge frontière et transparente) | Horodatage précis des événements |
| Suffixe -POE-PT | PoE+ et PTP réunis | Sites nécessitant les deux fonctions |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX |
| Ports fibre | 6 x 100Base-FX, connecteurs SC ou ST duplex selon la référence |
| Multimode | 1310 nm, 2 km, fibre 50 ou 62,5/125 µm |
| Monomode | 1310 nm (15 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Budget optique | Émission mini -19 dBm (MM), -15 dBm (15 km), -5 dBm (40 et 80 km) ; sensibilité -31 à -34 dBm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 17,2 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 750 mA sous 24 VDC ; 11,24 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil) |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Humidité | 10 à 95 % sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,7 x 140,7 mm en version PoE+ |
| Poids | 0,94 kg ; 1,52 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable, 1 A sous 24 VDC |
| Certifications | UL508, Classe I Division 2, CE, EN 50155, EN 50121, EN 61373, homologation ABS |
| Conformité de conception | IEEE 1613, NEMA TS1/TS2 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Nombre de ports Ethernet
- 13 à 20 ports
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre 100Base-FX multimode 2 km ou monomode 15, 40, 80 km ; connecteur SC ou ST ; options PoE+ (-POE) et PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Débit de commutation
- Jusqu'à 17,2 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 2 km, Monomode 15 km, Monomode 40 km, Monomode 80 km
- Connecteur
- SC, ST
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch se clipse directement sur rail DIN. Accessoires N-Tron associés : alimentations NTPS-24-1.3 (version standard), NTPS-24-20 ou NTPS-48-10 (version PoE+), carte de sauvegarde NTCD-CFG, kit de montage sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP.
Documentation
Questions fréquentes
Faut-il choisir le NT24K-14FX ou le NT24K-14GX ?
Le 14FX a des ports fibre 100 Mbit/s, compatibles avec les équipements Fast Ethernet et les rocades anciennes, et monte à 2 km en multimode. Le 14GX passe la fibre en Gigabit, mais limite le multimode à 550 m.
Pourquoi proposer des connecteurs ST ?
De nombreux bâtiments ont des tiroirs optiques équipés en ST. Les versions -ST évitent les jarretières hybrides et les pertes d'insertion supplémentaires.
Le 100 Mbit/s est-il suffisant pour une GTB ?
Pour BACnet/IP, Modbus TCP, MQTT ou SNMP, oui dans la grande majorité des cas. Si plusieurs flux vidéo transitent par la fibre, la version Gigabit NT24K-14GX est préférable.
Les ports cuivre sont-ils en Gigabit ?
Oui, les 8 ports RJ45 fonctionnent en 10, 100 ou 1000 Mbit/s avec détection automatique ; seuls les ports optiques sont en 100 Mbit/s.
Demander un devis pour le NT24K-14FX
Indiquez la référence, le type de fibre et les quantités souhaitées : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le bilan optique, l'alimentation et les modules associés. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie
Red Lion N-Tron NT-5018 - Switch industriel manageable 18 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

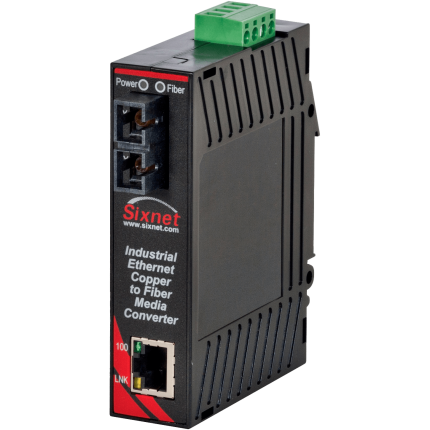

Red Lion Sixnet SL-2ES - Convertisseur de média Ethernet vers fibre industriel
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion Sixnet SLX-8MS - Switch Ethernet industriel manageable 8 ports fibre
- Aucune (filaire)
- Ethernet
- Fibre optique
Milesight MS-S - Switch PoE non administrable 4 à 24 ports, option SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion FlexEdge DAM - Module d'entrées et sorties TOR et analogiques
- Aucune (filaire)
- Température
- Impulsions
Red Lion N-Tron NT10GSFP - Module SFP+ fibre 10 Gigabit pour switch NT328G
- Aucune (filaire)
- Fibre optique
Red Lion N-Tron NTPS - Alimentation rail DIN 24 VDC et 48 VDC
- Secteur 100-240 V AC
- IP20 à IP40 (intérieur)

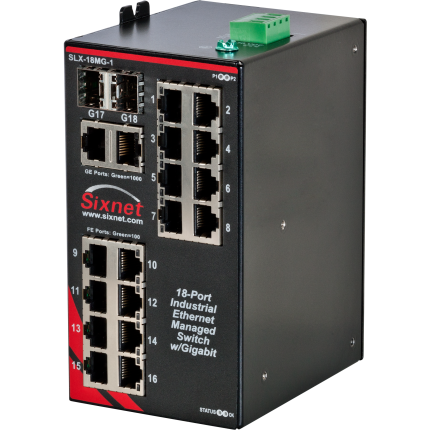

Red Lion Sixnet SLX-18MG - Switch industriel manageable Gigabit 18 ports
