Red Lion N-Tron NT24K-8TX - Switch PoE+ industriel manageable 8 ports Gigabit
- 8 ports RJ45 10/100/1000 Mbit/s, commutation jusqu'à 16 Gbit/s
- Version -POE : PoE+ 802.3af/at, 30 W sur les 8 ports simultanément
- Double alimentation 10 à 49 VDC (22 à 49 VDC en PoE+), boîtier métal rail DIN de 56 mm
- -40 à 85 °C (-40 à 80 °C en PoE+), UL Classe I Division 2, EN 50155
- N-Ring 30 ms environ, VLAN, SNMP v3, 802.1X RADIUS, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Sans PoE ou PoE+ 30 W par port (-POE) ; option IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Connecteur | 8 x RJ45, 1 x USB type B, bornier d'alimentation et d'alarme |
| Débit de commutation | Jusqu'à 16 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT24K-8TX est un switch PoE 8 ports industriel manageable et tout Gigabit, monté sur rail DIN. Sa version -POE délivre le PoE+ à 30 W sur ses 8 ports en même temps ; sa version sans PoE tient dans 56 mm de largeur, ce qui en fait l'un des switchs manageables Gigabit les plus compacts de la gamme NT24k.
C'est le switch d'armoire de zone ou de coffret de terrain : quelques caméras, un point d'accès, un automate, un contrôleur CVC et une passerelle IoT. Il apporte les fonctions d'un switch d'infrastructure (anneau redondant, VLAN, 802.1X, SNMP v3) dans un format adapté aux petits volumes et aux environnements chauds ou vibrants.
Points forts du NT24K-8TX
- 8 ports 10/100/1000Base-T(X) avec auto MDI/MDIX et diodes de protection ESD et surtension
- Commutation store-and-forward jusqu'à 16 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC
- Version -POE : PoE+ IEEE 802.3af/at, 30 W par port, sur les 8 ports simultanément
- Deux entrées d'alimentation redondantes : 10 à 49 VDC, ou 22 à 49 VDC en PoE+
- Faible consommation en version standard : 490 mA sous 24 VDC
- Anneau N-Ring reconstruit en 30 ms environ, N-Link, RSTP
- Chocs 200 g, vibrations 50 g, MTBF supérieur à 2 millions d'heures
- Option IEEE 1588v2 PTP en horloge frontière ou transparente (références -PT)
Applications en bâtiment et sur site technique
- Armoire de GTB d'étage : raccordement des contrôleurs CVC, compteurs IP, passerelles BACnet et du poste de supervision local.
- Vidéoprotection et contrôle d'accès : jusqu'à 8 caméras ou lecteurs PoE+ alimentés depuis un coffret technique.
- Locaux techniques non climatisés : chaufferies, sous-stations, toitures, avec fonctionnement jusqu'à 85 °C.
- Industrie et logistique : îlots machine, convoyeurs, quais, avec anneau redondant vers le cœur de réseau.
- Sites distants des collectivités : stations de pompage ou relevage alimentées sur batterie 24 VDC.
Pour plus de ports ou des liaisons fibre, consultez nos switchs PoE industriels et nos switchs Ethernet industriels.
Intégration et compatibilité
Le NT24K-8TX se configure par navigateur (HTTPS), SSH ou SNMP v1, v2 et v3. Il propose les VLAN 802.1Q et par port, la QoS 802.1p, par port et DSCP, l'agrégation de liens, la recopie de port, IGMP avec auto-configuration, SNTP, LLDP 802.1AB et un journal d'événements avec Syslog. Pour l'accès, il gère 802.1X avec serveur RADIUS et le verrouillage des ports par adresse MAC.
Les protocoles du bâtiment, BACnet/IP, Modbus TCP, MQTT, KNXnet/IP ou OPC UA, passent de façon transparente. L'état du switch remonte par SNMP vers la supervision, par messagerie CIP EtherNet/IP vers un automate, ou dans le logiciel N-View qui regroupe plusieurs switchs N-Tron. Le contact d'alarme configurable, 1 A sous 24 VDC, peut signaler une perte d'alimentation ou de lien sur une entrée TOR de la GTB.
Le serveur DHCP avec option 82, option 61 et adresse de repli garantit qu'un équipement remplacé reprend la même adresse IP. La configuration se sauvegarde en XML ou sur la carte NTCD-CFG, et le port USB type B sert à la première mise en service. Voir aussi la gamme Red Lion N-Tron.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

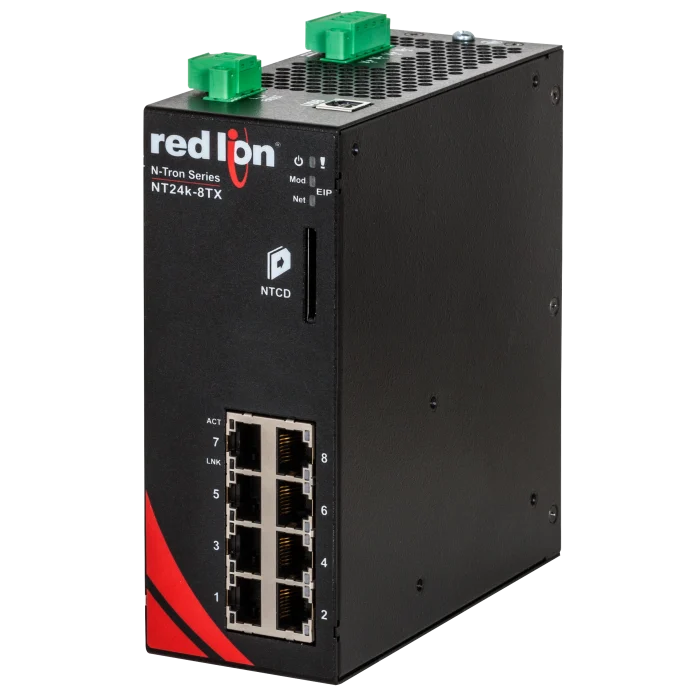

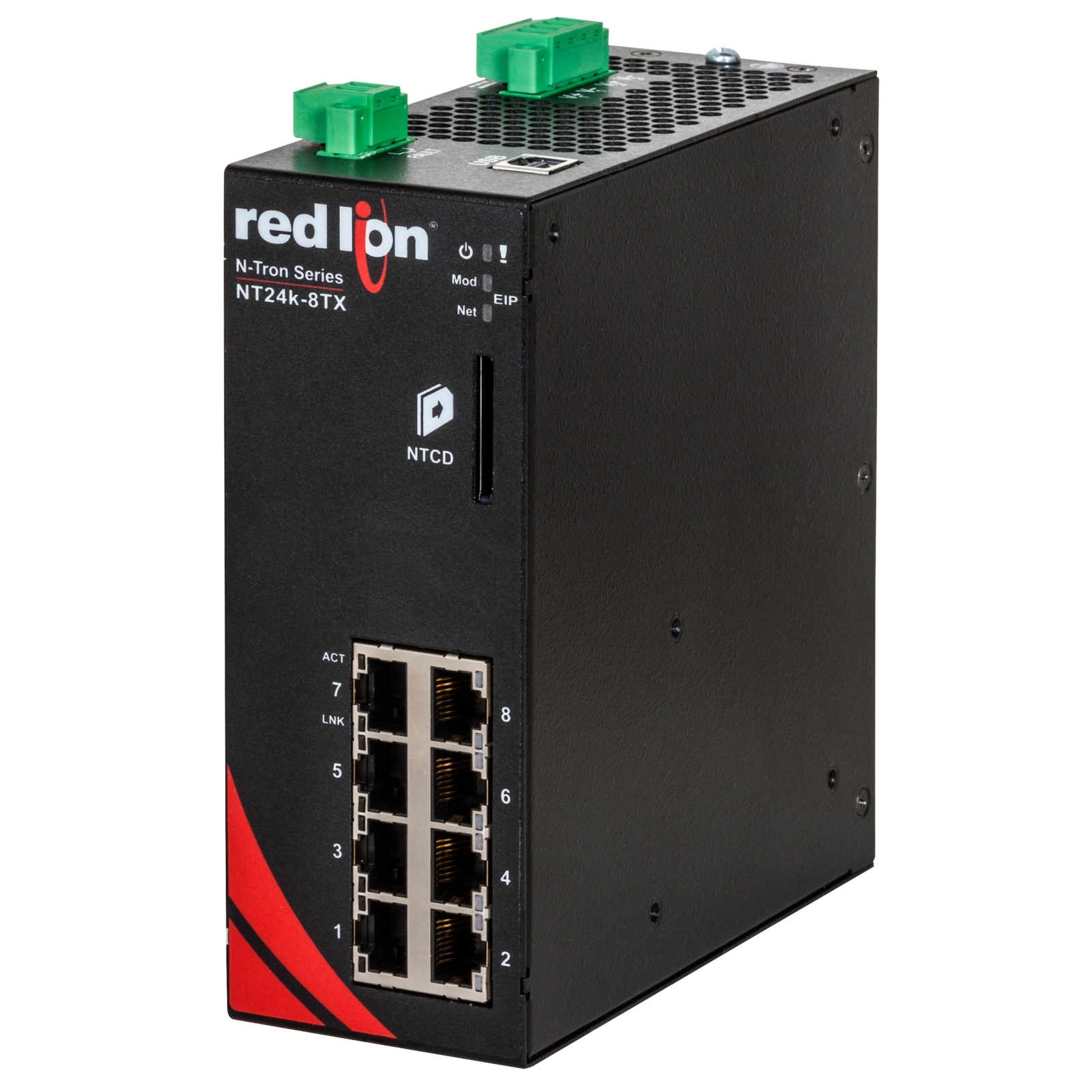

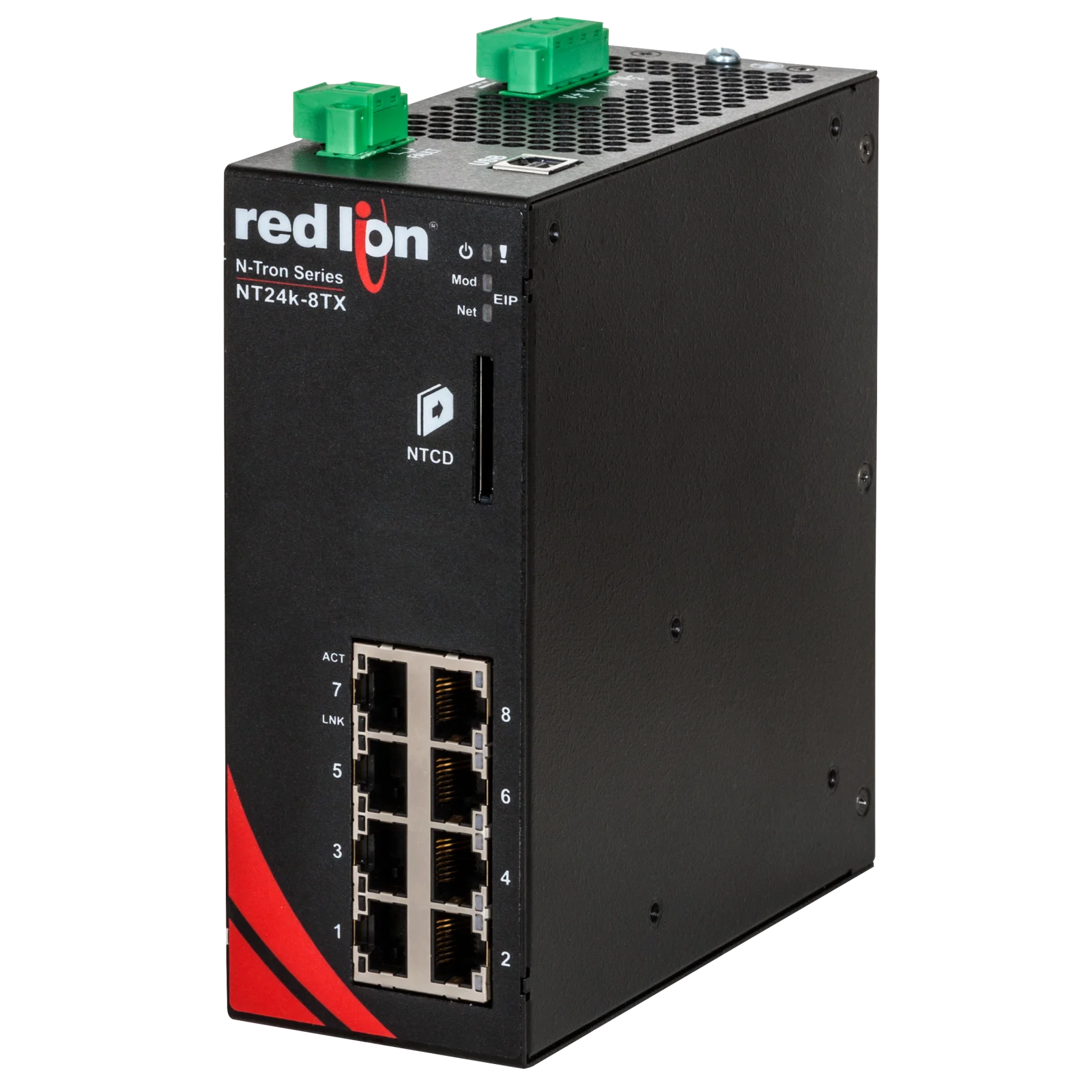

| NT24K-8TX | 8 RJ45 Gigabit, 10 à 49 VDC, 56,4 mm de large | Petites armoires, réseau de données |
| NT24K-8TX-PT | Identique avec IEEE 1588v2 PTP | Horodatage précis des événements |

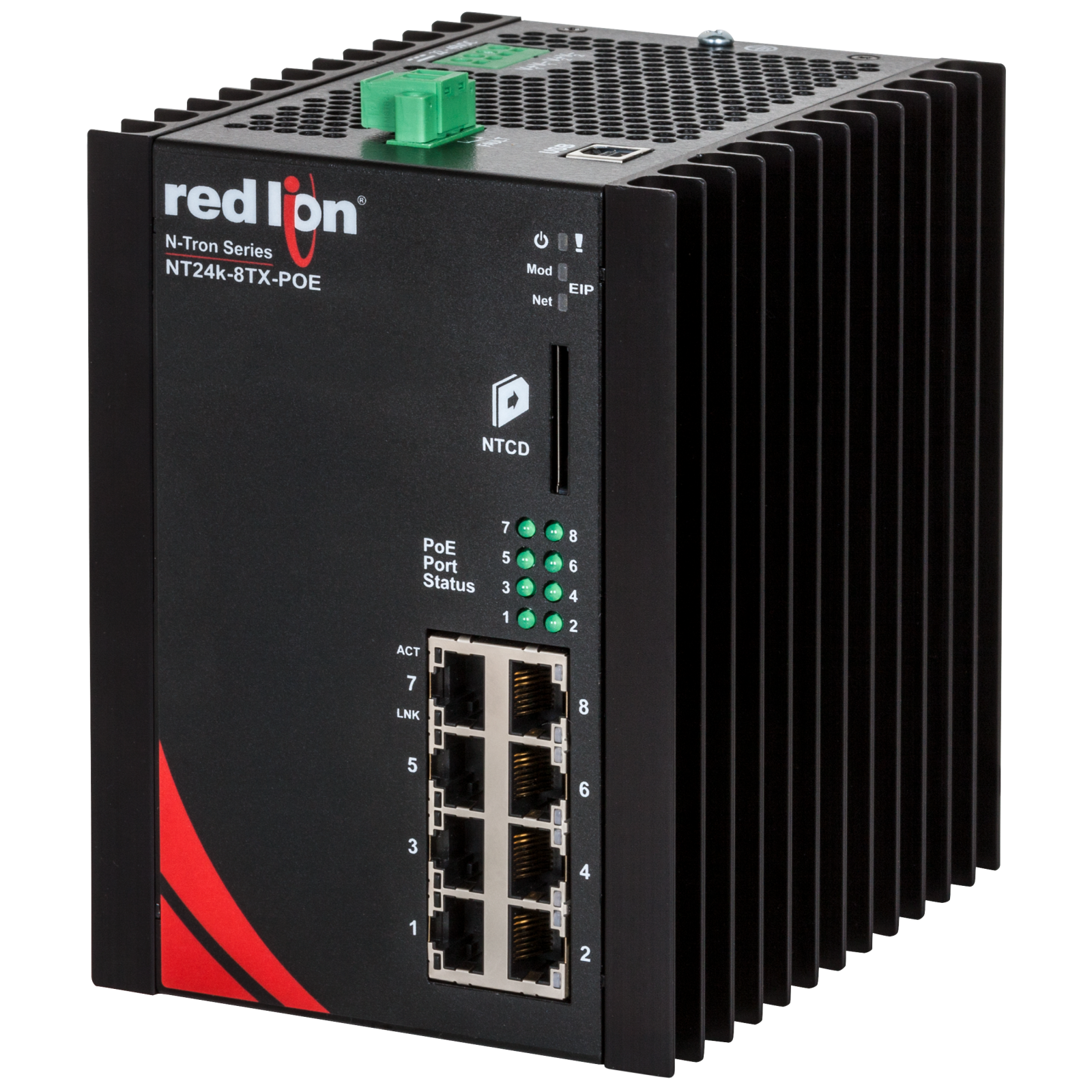

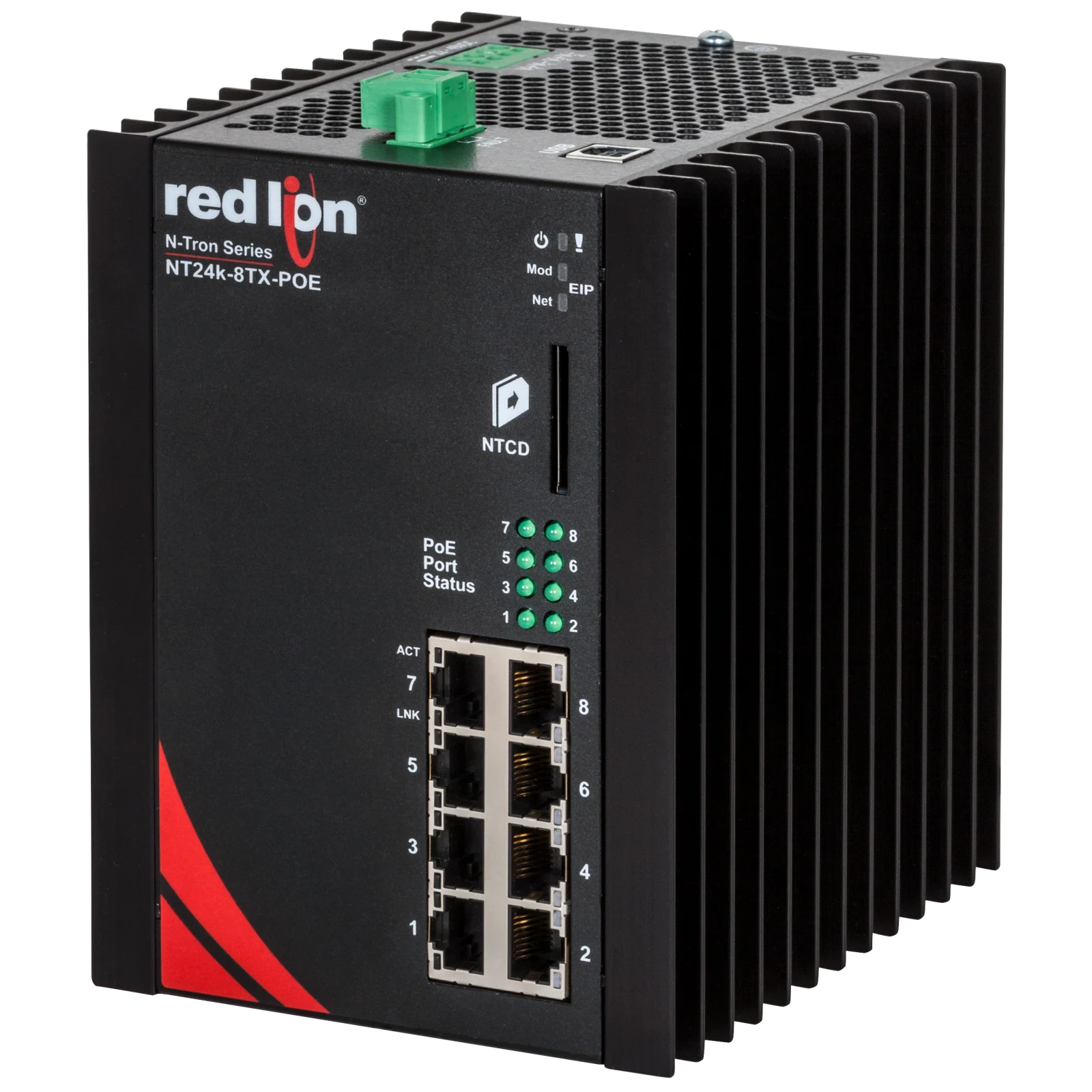

| NT24K-8TX-POE | PoE+ sur 8 ports, 22 à 49 VDC, 108,8 mm de large | Caméras, Wi-Fi, interphones, lecteurs |
| NT24K-8TX-POE-PT | PoE+ et IEEE 1588v2 PTP | Vidéo synchronisée, postes électriques |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 16 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation NT24K-8TX | 10 à 49 VDC, deux entrées redondantes, 490 mA sous 24 VDC |
| Alimentation NT24K-8TX-POE | 22 à 49 VDC, deux entrées redondantes, 10,94 A sous 24 VDC avec 30 W sur chaque port |
| PoE | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté équipement) |
| Contact d'alarme | Configurable, 1 A sous 24 VDC |
| Dimensions (H x L x P) | 149,2 x 56,4 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en PoE+ |
| Poids | 0,76 kg ; 1,42 kg en PoE+ |
| Montage | Rail DIN 35 mm, boîtier métal IP20 |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en PoE+ (stockage -40 à 85 °C) |
| Humidité et altitude | 10 à 95 % sans condensation, jusqu'à 3 048 m |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g sur 3 axes (fixation sur panneau) |
| MTBF | Supérieur à 2 millions d'heures |
| Sécurité | UL 508, ANSI/ISA 12.12.01 et CSA C22.2 No. 213 Classe I Division 2 groupes A, B, C, D |
| Autres conformités | EN 50155, EN 50121, EN 61373, homologation ABS, conçu selon IEEE 1613 et NEMA TS1/TS2 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Sans PoE ou PoE+ 30 W par port (-POE) ; option IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Connecteur
- 8 x RJ45, 1 x USB type B, bornier d'alimentation et d'alarme
- Débit de commutation
- Jusqu'à 16 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
- Switch livré avec clip rail DIN
- Alimentation NTPS-24-1.3 pour la version standard, NTPS-24-20 ou NTPS-48-10 pour la version PoE+, voir nos alimentations rail DIN
- Kit de montage sur panneau NT24K-NM-PMK
- Dispositif de sauvegarde et restauration de configuration NTCD-CFG
- Licence NT24K-KIT-PTP pour activer IEEE 1588 sur une version standard
Documentation
Questions fréquentes
Les 8 ports peuvent-ils fournir 30 W en même temps ?
Oui. Le NT24K-8TX-POE est conçu pour délivrer le PoE+ sur tous ses ports simultanément, soit 30 W par port en sortie (25,5 W disponibles côté équipement). À pleine charge, il consomme 10,94 A sous 24 VDC.
Quelle alimentation prévoir ?
Pour le NT24K-8TX, une source de 10 à 49 VDC suffit : il consomme 490 mA sous 24 VDC, et Red Lion propose la NTPS-24-1.3. Pour la version PoE+, il faut 22 à 49 VDC et une alimentation dimensionnée pour la charge PoE, par exemple NTPS-24-20 ou NTPS-48-10.
Quelle différence avec le NT24K-16TX ?
Le NT24K-16TX offre 16 ports et 32 Gbit/s de commutation, contre 8 ports et 16 Gbit/s pour le NT24K-8TX. En version sans PoE, le 8TX ne mesure que 56,4 mm de large, ce qui le rend intéressant dans les petits coffrets.
Le switch fonctionne-t-il sans paramétrage ?
Oui, il commute dès la mise sous tension avec auto-détection des ports et configuration IGMP automatique. L'administration web, les VLAN, l'anneau N-Ring ou la sécurité 802.1X se règlent ensuite selon le projet.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-8TX
Indiquez la version et les quantités souhaitées : nous vous répondons sous 24 h ouvrées. Nos techniciens vous conseillent sur le choix de l'alimentation et de l'architecture réseau, avec des tarifs adaptés aux volumes.
