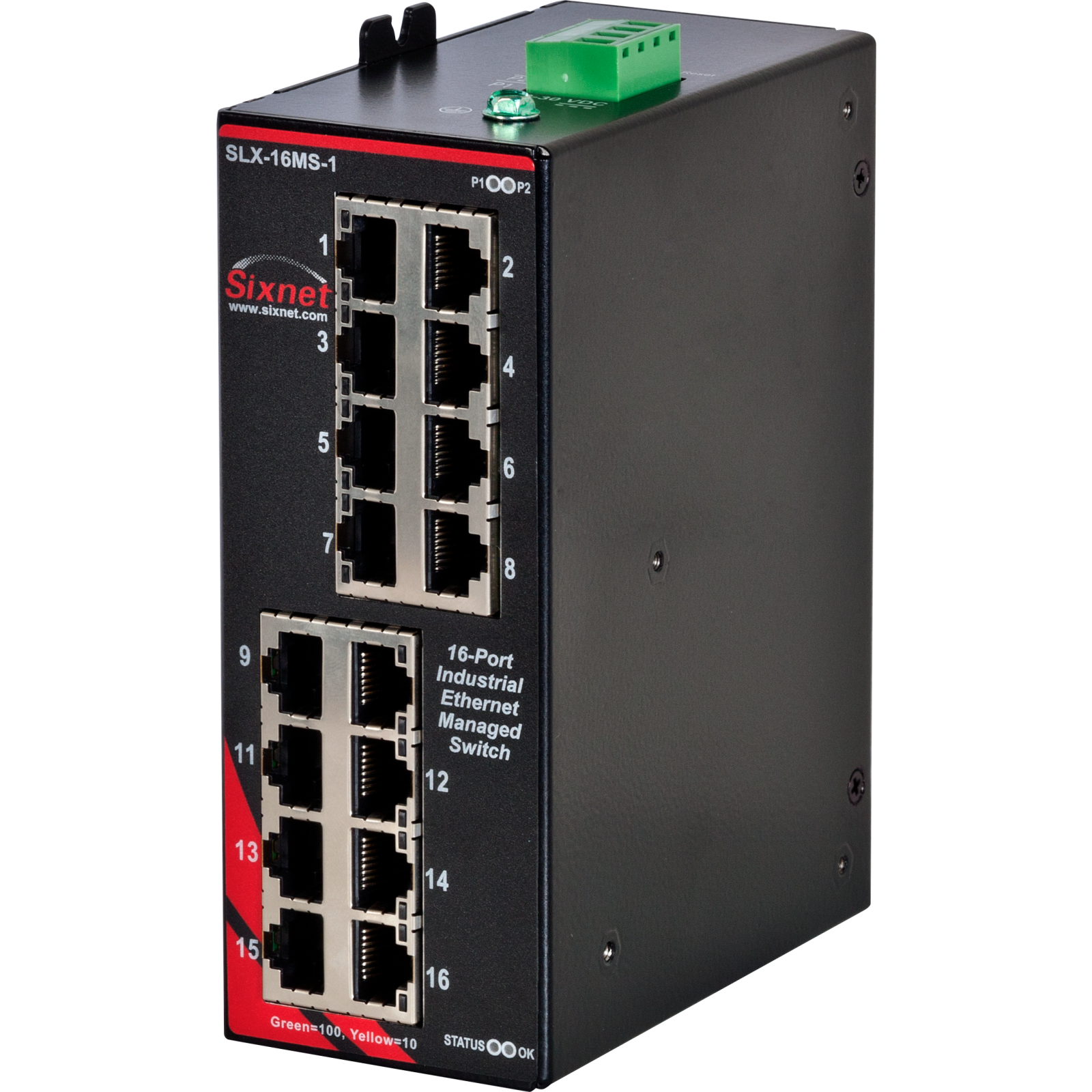

Red Lion Sixnet SLX-16MS - Switch Ethernet industriel manageable 16 ports
- 16 ports RJ45 10/100Base-T(X), switch Fast Ethernet manageable
- Real-Time Ring (environ 30 ms plus 5 ms par saut), RSTP/MSTP, VLAN, QoS, IGMP
- SNMP v1/v2/v3 et supervision Modbus/TCP des ports, alimentations et anneau
- Double entrée 10 à 30 VDC, 7 W typique, -40 à 75 °C
- Boîtier métal IP40 rail DIN, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Redondance en anneau |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports | 16 x RJ45 10/100Base-T(X) |
| Connecteur | RJ45, port console RS-232 (RJ45), mini USB |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch Ethernet industriel manageable Red Lion Sixnet SLX-16MS-1 regroupe 16 ports cuivre 10/100Base-T(X) dans un boîtier métal étroit pour rail DIN. Il s'adresse aux intégrateurs GTB, aux exploitants et aux services techniques qui doivent raccorder de nombreux automates, compteurs ou passerelles dans une même armoire, tout en gardant la main sur la configuration du réseau.
Administrable par navigateur web ou en ligne de commande, il apporte VLAN, qualité de service, filtrage IGMP, SNMP v3 et redondance en anneau. Sa double entrée 10 à 30 VDC et sa plage de -40 à 75 °C lui permettent de fonctionner en local technique non chauffé comme en sous-station. Consultez aussi l'ensemble de nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SLX-16MS
- 16 ports RJ45 10/100Base-T(X), négociation automatique de la vitesse, du duplex et du croisement MDI/MDIX
- Commutation store-and-forward, débit jusqu'à 3,2 Gbit/s, latence typique de 5 µs plus le temps de trame
- Table de 8 192 adresses MAC
- Real-Time Ring : reprise en environ 30 ms plus 5 ms par switch, RSTP et MSTP (802.1w, 802.1D, 802.1Q-2005)
- Supervision SNMP v1/v2/v3 et registres Modbus/TCP pour l'état des ports, des alimentations et de l'anneau
- Double entrée 10 à 30 VDC avec protection contre l'inversion de polarité, consommation typique de 7 W
- Boîtier métal IP40, -40 à 75 °C, contact d'alarme configurable
- Homologations UL Classe I Division 2, ATEX zone 2 et marine ABS, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire de distribution GTB d'un immeuble tertiaire : regroupement des automates CVC, des passerelles BACnet/IP et des centrales de mesure
- Locaux techniques de campus universitaires ou hospitaliers avec séparation des flux par VLAN (GTB, contrôle d'accès, comptage)
- Sites de traitement de l'eau, stations de pompage et collectivités, grâce à la plage de -40 à 75 °C
- Plateformes logistiques et ateliers industriels où plusieurs switchs sont chaînés en anneau redondant
- Énergies renouvelables et postes électriques, où la tenue aux surtensions et aux perturbations électriques est requise
Intégration et compatibilité
Le SLX-16MS commute tous les protocoles Ethernet du bâtiment : BACnet/IP, Modbus TCP, MQTT, KNXnet/IP ou flux de supervision. Les VLAN 802.1Q isolent les réseaux de chaque lot technique, la priorisation 802.1p (QoS/CoS/DS) protège les échanges temps réel et le filtrage IGMP limite la diffusion multicast. La protection contre les tempêtes de broadcast et de multicast évite qu'un équipement défaillant ne sature le réseau.
Côté sécurité, il propose le filtrage des adresses MAC par port, l'authentification IEEE 802.1x avec serveur RADIUS, l'administration chiffrée en HTTPS/SSL et SSH, et SNMP v3. Il intègre aussi un serveur DHCP, la synchronisation horaire SNTP, RMON et la recopie de port (port mirroring) pour le diagnostic. Une sortie d'alarme configurable peut être câblée sur une entrée TOR d'automate ou de centrale de surveillance.
Caractéristiques techniques
| Référence | SLX-16MS-1 |
| Type | Switch Fast Ethernet manageable |
| Ports Ethernet | 16 x RJ45 10/100Base-T(X) |
| Ports de configuration | 1 x RS-232 (RJ45) et 1 x mini USB |
| Adresses MAC | 8 192 |
| Débit maximal | Jusqu'à 3,2 Gbit/s |
| Latence typique | 5 µs plus le temps de trame |
| Normes IEEE | 802.3, 802.3u, 802.3x, 802.1D/w, 802.1p, 802.1Q, 802.1x |
| Câblage | Cat3 minimum en 10BaseT, Cat5 minimum en 100BaseTX |
| Alimentation | Double entrée 10 à 30 VDC, protection contre l'inversion de polarité |
| Consommation typique | 7 W |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 9 144 m (30 000 pieds) |
| Chocs et vibrations | IEC 60068-2-6 et -27 |
| Indice de protection | IP40, boîtier aluminium |
| Dimensions (H x L x P) | 140,2 x 54 x 109,2 mm |
| Poids | 340 g |
| Montage | Rail DIN 35 mm ou fixation sur panneau |
| Sécurité électrique | UL508, CSA C22.2/142, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-4, EN 61000-6-2 |
| Zones dangereuses | Classe I Division 2 (ANSI/ISA 12.12.01, CSA C22.2/213), ATEX zone 2 catégorie 3 (EN 60079-0, -15) |
| Marine | Agrément ABS |
| MTBF | Plus de 1 million d'heures à 40 °C |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, Redondance en anneau
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Ports
- 16 x RJ45 10/100Base-T(X)
- Connecteur
- RJ45, port console RS-232 (RJ45), mini USB
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
Contenu et accessoires compatibles
Le switch se fixe sur rail DIN 35 mm ou sur panneau. Le constructeur propose en option l'alimentation ET-PS-024-02 (AC vers 24 VDC, 2 A), le parafoudre Ethernet double port SP-ETH-2 et le câble console RJ45-DB9F-CBL. Retrouvez des modèles adaptés parmi nos alimentations rail DIN.
Documentation
Questions fréquentes
Le SLX-16MS accepte-t-il des liaisons fibre optique ?
Non. Ses 16 ports sont exclusivement en cuivre RJ45 10/100 Mbit/s. Pour une remontée fibre, choisissez le SLX-18MG, qui ajoute deux ports combo Gigabit RJ45 ou SFP, ou placez un convertisseur de média en amont.
Comment superviser le switch depuis une GTB ou un outil réseau ?
Le switch répond en SNMP v1, v2 et v3 et expose l'état des ports, des alimentations et de l'anneau dans des registres Modbus/TCP. Un automate, un superviseur GTB ou un serveur SNMP peut donc remonter ses défauts sans passerelle supplémentaire.
Quel temps de reprise offre la redondance en anneau ?
La technologie Real-Time Ring annoncée par le constructeur rétablit le trafic en environ 30 ms, plus 5 ms par switch traversé. Les protocoles standards RSTP et MSTP restent disponibles pour s'intégrer à un réseau multimarque.
Comment se fait la première configuration ?
Par navigateur web à l'adresse par défaut indiquée dans le guide de démarrage (192.168.0.1 sur les appareils récents), ou en ligne de commande (CLI) via le port console RS-232 au format RJ45 ou le port mini USB.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SLX-16MS
Indiquez la quantité et le contexte de votre projet : nous vous répondons sous 24 h ouvrées avec un conseil technique adapté. Les tarifs sont établis selon les quantités et les accessoires associés.
