Red Lion Sixnet SLX-8MS - Switch Ethernet industriel manageable 8 ports fibre
- 8 ports Fast Ethernet, dont 0, 2 ou 4 ports fibre 100BaseFX SC ou ST
- Fibre multimode 4 km ou monomode 20 km et 60 km
- Real-Time Ring, RSTP, QoS, IGMP, SNMP v3 et Modbus/TCP
- Double entrée 10 à 30 VDC, 7 W maximum, -40 à 75 °C
- Boîtier métal IP40 rail DIN, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Administrable, Ports SFP / fibre, Redondance en anneau |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Cuivre, 2 ou 4 fibres, multimode 4 km, monomode 20 ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, RS-232 RJ45, mini USB |
| Fibre | Multimode 4 km, monomode 20 km ou 60 km |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
| Ports | 8 cuivre, 6 cuivre + 2 fibre MM SC 4 km, 6 cuivre + 2 fibre MM ST 4 km, 6 cuivre + 2 fibre SM SC 20 km, 6 cuivre + 2 fibre SM SC 60 km, 6 cuivre + 2 fibre SM ST 20 km, 6 cuivre + 2 fibre SM ST 60 km, 4 cuivre + 4 fibre MM SC 4 km, 4 cuivre + 4 fibre MM ST 4 km, 4 cuivre + 4 fibre SM SC 20 km, 4 cuivre + 4 fibre SM SC 60 km, 4 cuivre + 4 fibre SM ST 20 km, 4 cuivre + 4 fibre SM ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Ethernet industriel manageable 8 ports Red Lion Sixnet SLX-8MS associe jusqu'à huit ports cuivre 10/100 et jusqu'à quatre ports fibre 100BaseFX dans un boîtier métal pour rail DIN. Treize références couvrent toutes les combinaisons : tout cuivre, deux ou quatre fibres, multimode 4 km ou monomode 20 et 60 km, connecteurs SC ou ST.
Il s'adresse aux intégrateurs GTB et aux exploitants qui raccordent des locaux techniques dispersés : chaque armoire reçoit un switch administrable, relié aux autres par fibre en anneau redondant, avec supervision SNMP et Modbus/TCP. Retrouvez l'ensemble de nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SLX-8MS
- 8 ports au total : jusqu'à 8 RJ45 10/100Base-T(X) et jusqu'à 4 ports 100BaseFX SC ou ST
- Fibre multimode 4 km, monomode 20 km ou monomode longue distance 60 km
- Débit maximal 1,6 Gbit/s, latence typique de 5 µs plus le temps de trame, 2 048 adresses MAC
- Real-Time Ring et RSTP (802.1w, 802.1D) pour les réseaux redondants
- SNMP v1/v2/v3 et registres Modbus/TCP pour l'état des ports, des alimentations et de l'anneau
- Double entrée 10 à 30 VDC, 7 W maximum, -40 à 75 °C
- MTBF supérieur à 2 millions d'heures à 40 °C, garantie 5 ans
- Classe I Division 2, ATEX zone 2 et agrément offshore ABS
Applications en bâtiment et sur site technique
- Anneau fibre reliant les sous-stations CVC d'un campus universitaire ou hospitalier
- Raccordement de bâtiments séparés (gymnase, atelier, chaufferie) au réseau GTB principal par fibre monomode 20 km
- Télégestion de réservoirs, stations de relevage ou postes éloignés jusqu'à 60 km
- Isolation galvanique des liaisons entre bâtiments grâce à la fibre, utile contre les surtensions
- Plateformes logistiques et sites industriels où les distances dépassent les 100 m du cuivre
Intégration et compatibilité
Le SLX-8MS transporte BACnet/IP, Modbus TCP, MQTT ou KNXnet/IP sans configuration particulière. La priorisation 802.1p (QoS/CoS/DS), le filtrage IGMP et la protection contre les tempêtes de broadcast et de multicast assurent la stabilité du réseau. Une sortie d'alarme configurable peut être câblée sur une entrée TOR d'automate.
Configuration par navigateur web ou ligne de commande (CLI), avec HTTPS/SSL et SSH, via Ethernet, le port console RS-232 (RJ45) ou le port mini USB. Le switch intègre un serveur DHCP, la synchronisation SNTP, RMON et la recopie de port pour le diagnostic. En complément, voir nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

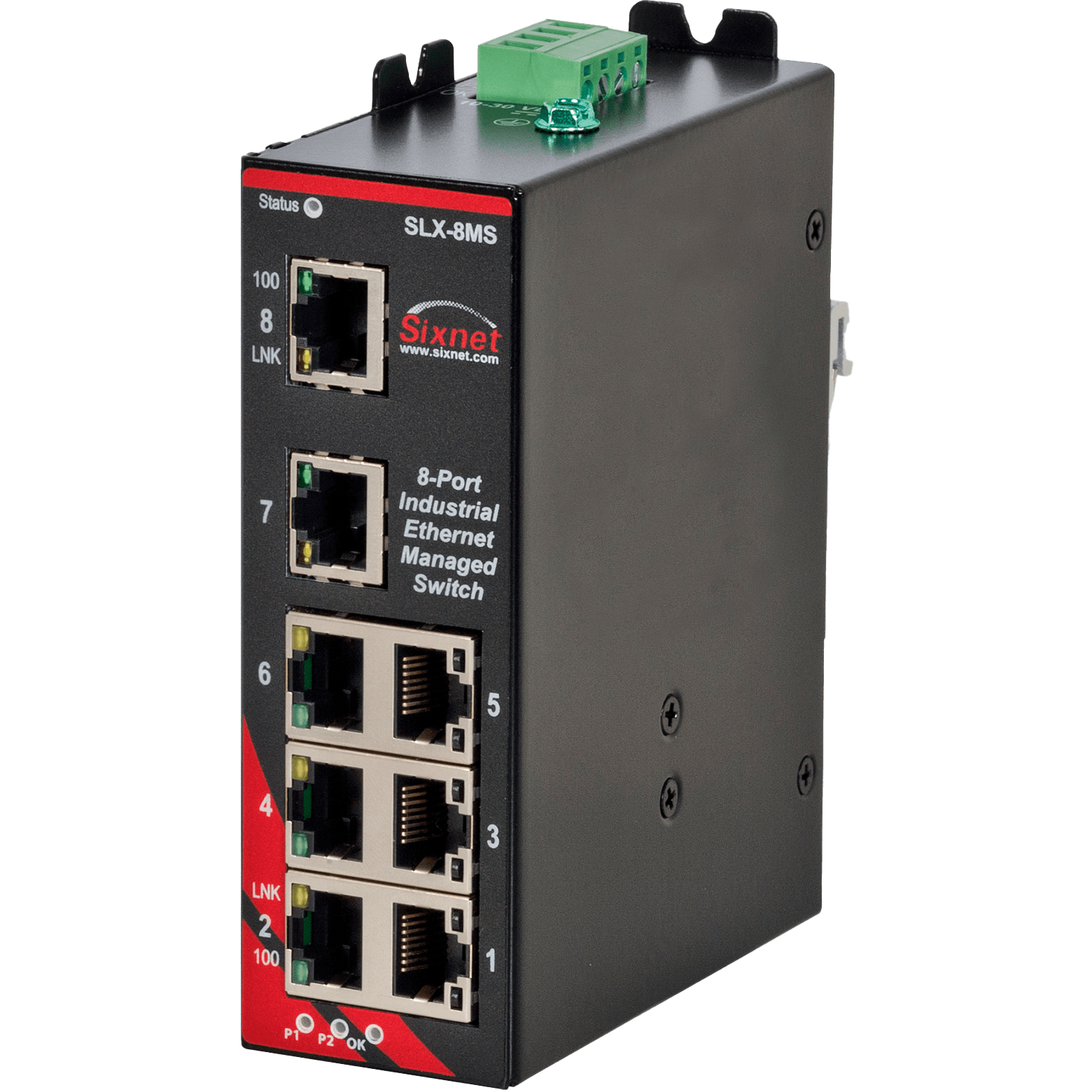

| SLX-8MS-1 | 8 x RJ45 10/100 | Armoire locale, tout en cuivre |
| SLX-8MS-4SC | 6 RJ45 + 2 fibres multimode SC, 4 km | Anneau fibre court sur un site, connectique SC |

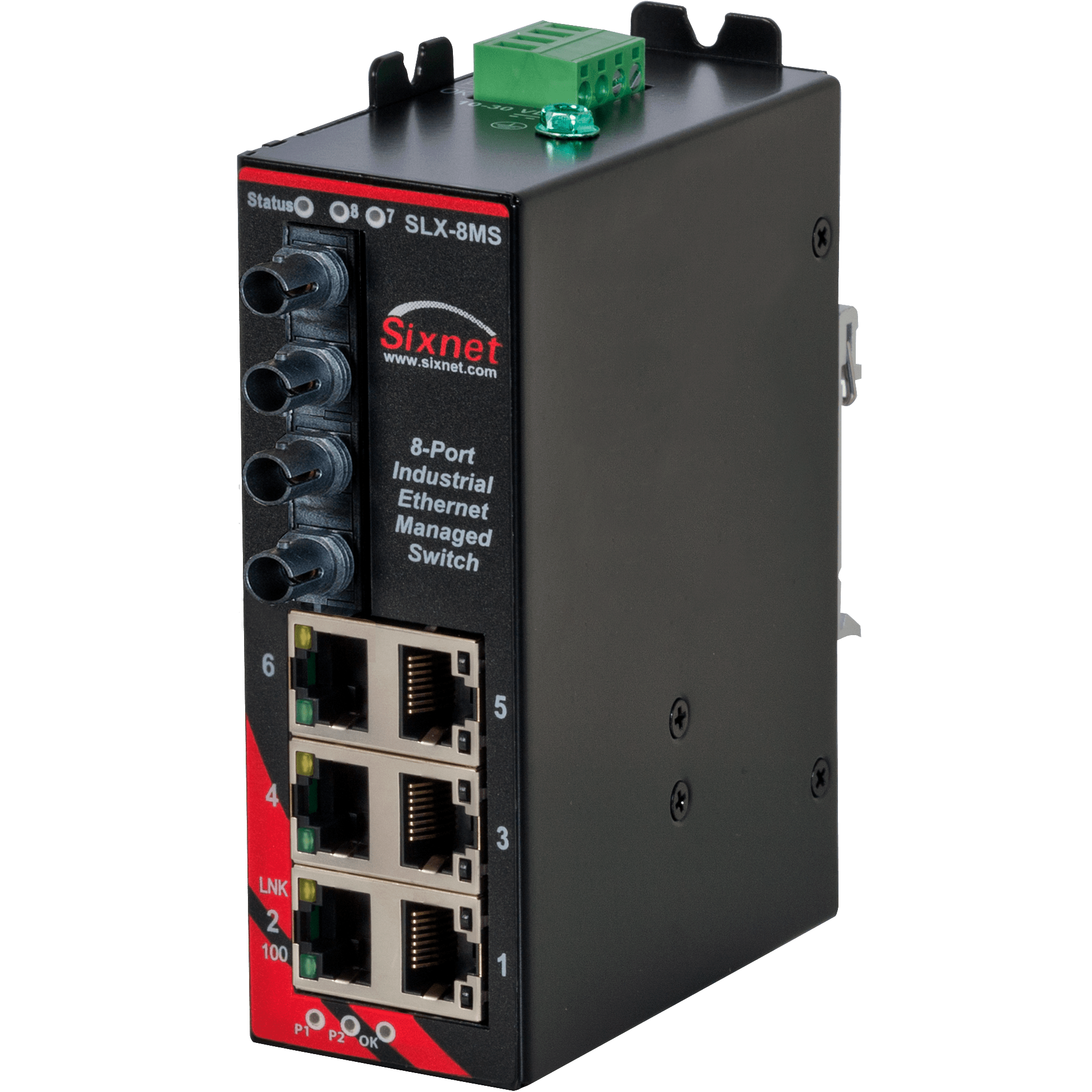

| SLX-8MS-4ST | 6 RJ45 + 2 fibres multimode ST, 4 km | Anneau fibre court, connectique ST existante |
| SLX-8MS-5SC | 6 RJ45 + 2 fibres monomode SC, 20 km | Liaisons entre bâtiments éloignés |
| SLX-8MS-5SCL | 6 RJ45 + 2 fibres monomode SC, 60 km | Sites distants, longue distance |
| SLX-8MS-5ST | 6 RJ45 + 2 fibres monomode ST, 20 km | Liaisons entre bâtiments, connectique ST |
| SLX-8MS-5STL | 6 RJ45 + 2 fibres monomode ST, 60 km | Sites distants, connectique ST |
| SLX-8MS-8SC | 4 RJ45 + 4 fibres multimode SC, 4 km | Noeud de distribution fibre sur un site |

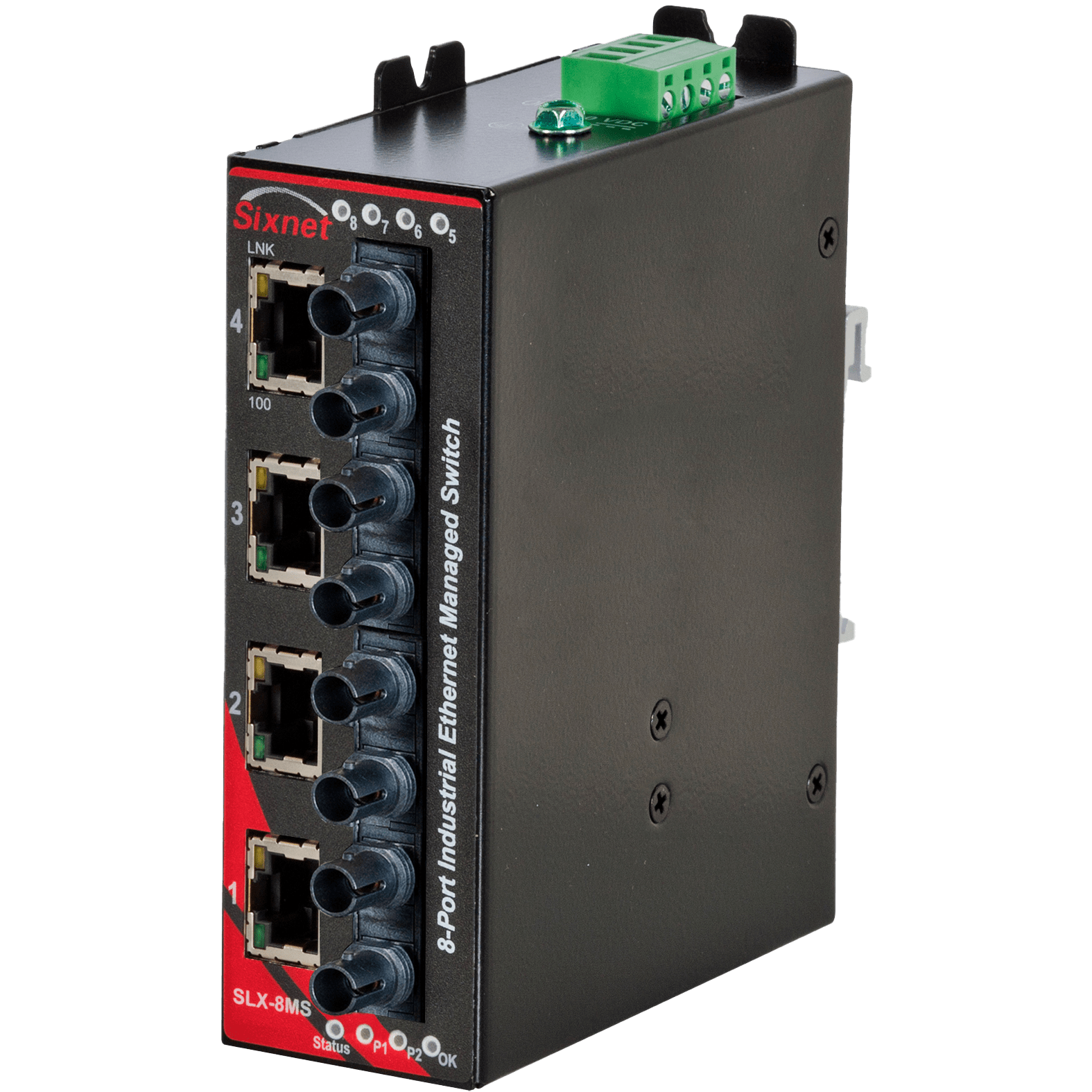

| SLX-8MS-8ST | 4 RJ45 + 4 fibres multimode ST, 4 km | Distribution fibre, connectique ST |
| SLX-8MS-9SC | 4 RJ45 + 4 fibres monomode SC, 20 km | Concentrateur de liaisons inter-sites |
| SLX-8MS-9SCL | 4 RJ45 + 4 fibres monomode SC, 60 km | Concentrateur longue distance |
| SLX-8MS-9ST | 4 RJ45 + 4 fibres monomode ST, 20 km | Concentrateur inter-sites, connectique ST |
| SLX-8MS-9STL | 4 RJ45 + 4 fibres monomode ST, 60 km | Concentrateur longue distance, ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet manageable |
| Ports cuivre | Jusqu'à 8 x RJ45 10/100Base-T(X) |
| Ports fibre | Jusqu'à 4 x 100BaseFX duplex, SC ou ST |
| Fibre | Multimode 50 à 62,5/125 µm ; monomode 9 à 10/125 µm ; 1 310 nm |
| Portée fibre | 4 km (multimode), 20 km ou 60 km (monomode) |
| Ports de configuration | 1 x RS-232 (RJ45) et 1 x mini USB |
| Adresses MAC | 2 048 |
| Débit maximal | Jusqu'à 1,6 Gbit/s |
| Latence typique | 5 µs plus le temps de trame |
| Normes IEEE | 802.3, 802.3u, 802.3x, 802.1D/w, 802.1p, 802.1Q |
| Alimentation | Double entrée 10 à 30 VDC, protection contre l'inversion de polarité |
| Consommation | 4,3 W typique sans fibre, 6,3 W typique avec fibre, 7 W maximum |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 9 144 m (30 000 pieds) |
| Chocs et vibrations | IEC 60068-2-6 et -27 |
| Indice de protection | IP40, boîtier métal |
| Dimensions (H x L x P) | 119,4 x 40,7 x 97 mm |
| Poids | 280 g (versions 4 et 5), 310 g (versions 8 et 9) |
| Montage | Rail DIN 35 mm ou fixation sur panneau |
| Sécurité électrique | UL508, CSA C22.2/142, IEC 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-4, EN 61000-6-2 |
| Zones dangereuses | Classe I Division 2 (ANSI/ISA 12.12.01, CSA C22.2/213), ATEX zone 2 catégorie 3 (EN 60079-0, -15) |
| Sécurité oculaire (fibre) | IEC 60825-1 classe 1 |
| MTBF | Plus de 2 millions d'heures à 40 °C |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Administrable, Ports SFP / fibre, Redondance en anneau
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Cuivre, 2 ou 4 fibres, multimode 4 km, monomode 20 ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, RS-232 RJ45, mini USB
- Fibre
- Multimode 4 km, monomode 20 km ou 60 km
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
- Ports
- 8 cuivre, 6 cuivre + 2 fibre MM SC 4 km, 6 cuivre + 2 fibre MM ST 4 km, 6 cuivre + 2 fibre SM SC 20 km, 6 cuivre + 2 fibre SM SC 60 km, 6 cuivre + 2 fibre SM ST 20 km, 6 cuivre + 2 fibre SM ST 60 km, 4 cuivre + 4 fibre MM SC 4 km, 4 cuivre + 4 fibre MM ST 4 km, 4 cuivre + 4 fibre SM SC 20 km, 4 cuivre + 4 fibre SM SC 60 km, 4 cuivre + 4 fibre SM ST 20 km, 4 cuivre + 4 fibre SM ST 60 km
Contenu et accessoires compatibles
Le switch est livré prêt à monter sur rail DIN. Le constructeur propose le parafoudre Ethernet double port SP-ETH-2 pour les ports 10/100 et le câble console RJ45-DB9F-CBL. Pour l'alimentation 24 VDC, consultez nos alimentations rail DIN.
Documentation
Questions fréquentes
Comment choisir entre les versions 4, 5, 8 et 9 ?
Le chiffre indique le nombre et le type de ports fibre : 4 = deux ports multimode (4 km), 5 = deux ports monomode (20 km), 8 = quatre ports multimode, 9 = quatre ports monomode. Le suffixe SC ou ST donne le connecteur, et la lettre L signale une optique monomode longue distance de 60 km.
Les ports fibre sont-ils interchangeables comme des SFP ?
Non. Sur le SLX-8MS, les ports 100BaseFX sont intégrés en usine. Pour des cages SFP interchangeables et le Gigabit, orientez-vous vers le SLX-8MG.
Le SLX-8MS peut-il former un anneau redondant ?
Oui. Il gère la technologie Real-Time Ring du constructeur et le RSTP (802.1w et 802.1D). Les versions à deux ports fibre sont adaptées à un anneau optique dont chaque switch dessert ses équipements en cuivre.
Quelle est la consommation du switch ?
La fiche technique annonce 4,3 W typiques sans fibre, 6,3 W typiques avec fibre et 7 W au maximum, sur une double entrée 10 à 30 VDC.
Demander un devis pour le SLX-8MS
Indiquez le nombre de liaisons fibre, leur longueur et le connecteur en place : nous vous répondons sous 24 h ouvrées avec la référence adaptée. Les tarifs sont établis selon les quantités et les versions retenues.
