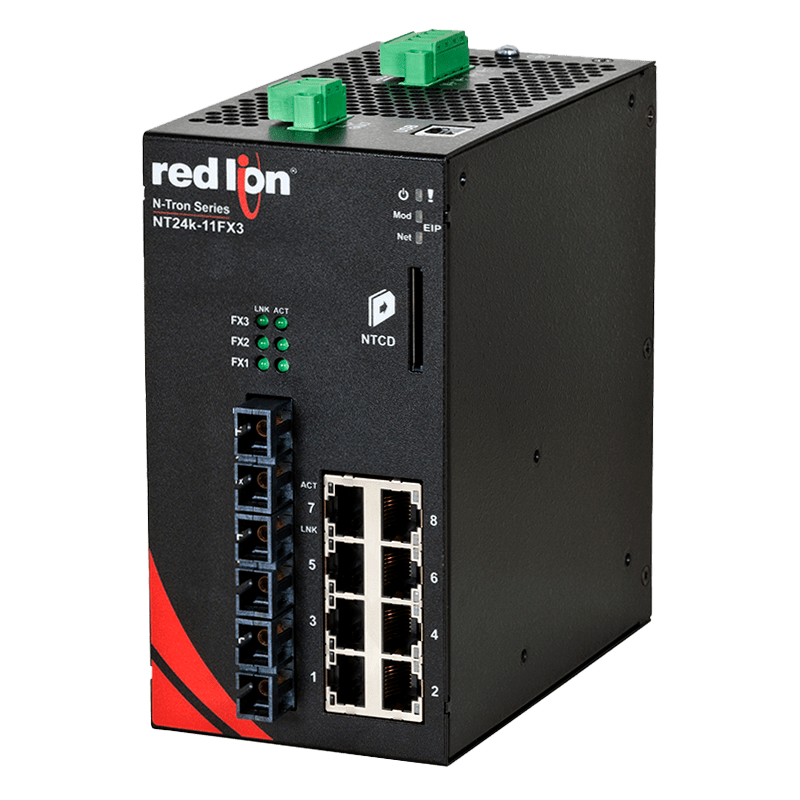

Red Lion N-Tron NT24K-11FX - Switch manageable 11 ports, 3 fibres 100M
- 11 ports : 8 RJ45 10/100/1000 Mbit/s et 3 ports fibre 100Base-FX
- Connecteurs SC ou ST, multimode 2 km ou monomode 15, 40 et 80 km
- Double alimentation 10 à 49 VDC, ou 22 à 49 VDC avec PoE+ 30 W par port
- Boîtier métal rail DIN IP20, -40 à 85 °C (-40 à 80 °C en PoE+)
- N-Ring 30 ms environ, SNMP v3, 802.1X, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 2 km ou monomode 15, 40, 80 km ; connecteurs SC ou ST ; options PoE+ (-POE) et IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Débit de commutation | Jusqu'à 16,6 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| Fibre | Multimode 2 km, Monomode 15 km, Monomode 40 km, Monomode 80 km |
| Connecteur | SC, ST |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT24K-11FX est un switch industriel fibre 100 Mbit/s manageable : 8 ports cuivre Gigabit et 3 ports fibre 100Base-FX, au choix avec connecteurs SC ou ST. Il est taillé pour les sites qui disposent déjà d'un câblage fibre 100 Mbit/s, souvent en connecteurs ST, et qui veulent moderniser leurs équipements actifs sans retirer les jarretières ni changer les transceivers à l'autre bout.
Exploitants de réseaux d'eau, collectivités, sites industriels et grands bâtiments tertiaires y trouvent un switch rail DIN robuste, -40 à 85 °C, alimenté en double 10 à 49 VDC. Les ports cuivre Gigabit restent disponibles pour les nouveaux équipements, avec PoE+ en option. Retrouvez nos switchs Ethernet industriels et nos convertisseurs fibre et modules SFP.
Points forts du NT24K-11FX
- 8 ports RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension
- 3 ports 100Base-FX en SC ou ST : multimode 2 km, monomode 15, 40 ou 80 km
- Débit de commutation jusqu'à 16,6 Gbit/s, latence typique 1,6 µs
- Double entrée 10 à 49 VDC, 750 mA sous 24 VDC en version standard
- PoE+ 802.3af/at sur les 8 ports cuivre, 30 W par port (version -POE)
- N-Ring 30 ms environ, RSTP, N-Link, IGMP automatique
- Contact d'alarme 1 A sous 24 VDC, capteur de température interne
- UL Classe I Division 2, EN 50155, garantie 3 ans
Applications en bâtiment et sur site technique
- Rénovation d'un réseau de télégestion d'eau potable dont les liaisons fibre 100 Mbit/s en ST sont conservées
- Remplacement des switchs vieillissants d'une GTC d'hôpital ou d'université câblée en fibre multimode
- Supervision d'éclairage public ou de tunnels, avec postes répartis sur plusieurs kilomètres de fibre monomode
- Usine ou plateforme logistique : anneau fibre entre armoires et caméras PoE+ sur les ports cuivre
Intégration et compatibilité
Les ports 100Base-FX dialoguent avec les équipements fibre 100 Mbit/s déjà en place : convertisseurs de média, anciens switchs ou automates à port fibre, à condition de respecter le même type de fibre et la même longueur d'onde. Deux ports peuvent fermer un anneau N-Ring, reconstruit en 30 ms environ, le troisième desservant une antenne. RSTP assure l'interopérabilité avec des switchs d'autres marques. Le trafic BACnet/IP, Modbus TCP, MQTT ou vidéo IP traverse le switch sans traitement particulier.
Administration complète : interface web, HTTPS, SSH, SNMP v1, v2 et v3, Syslog, SNTP et LLDP. Authentification 802.1X avec RADIUS, sécurité de port par adresse MAC, VLAN 802.1Q, QoS 802.1p et DSCP, trunking et port mirroring séparent les flux GTB, vidéo et bureautique.
L'administration se fait par navigateur web ou par USB type B ; la configuration se sauvegarde en XML ou sur carte NTCD-CFG. Le logiciel N-View et la messagerie CIP EtherNet/IP remontent l'état du switch, et le contact d'alarme se raccorde à une entrée TOR de la GTB.
Versions disponibles
Lecture des références : FX3 pour la fibre multimode, FXE3 pour la fibre monomode suivie de la portée en km, SC ou ST pour le connecteur, puis les suffixes -POE et -PT.
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-11FX3-SC / -ST | 3 ports 100Base-FX multimode, 2 km à 1310 nm | Liaisons internes au site, réseaux multimode existants |
| NT24K-11FXE3-SC-15 / -ST-15 | 3 ports monomode, 15 km à 1310 nm | Campus et zones étendues |
| NT24K-11FXE3-SC-40 / -ST-40 | 3 ports monomode, 40 km à 1310 nm | Réseaux d'eau, collectivités |
| NT24K-11FXE3-SC-80 / -ST-80 | 3 ports monomode, 80 km à 1550 nm | Très longues distances |

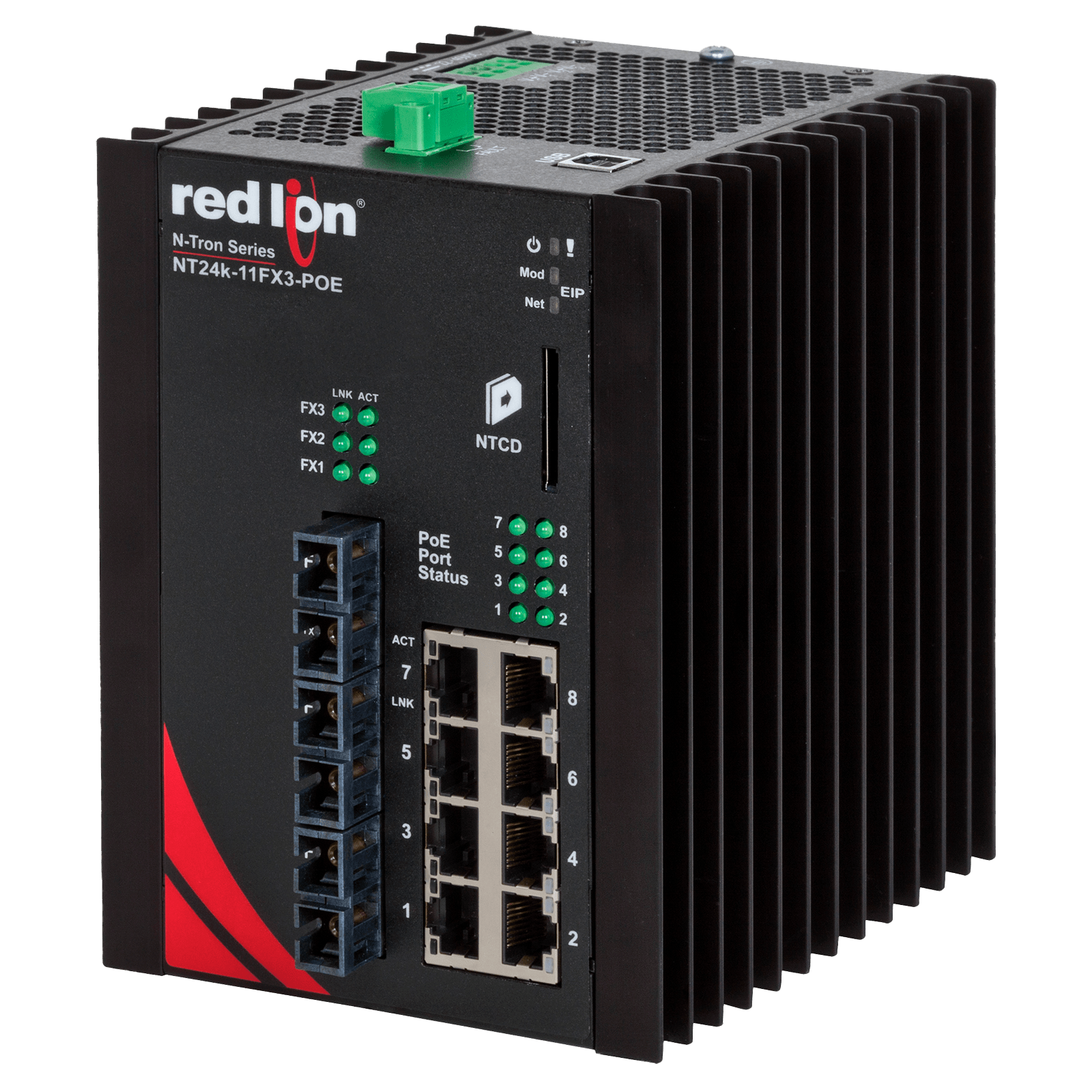

| Suffixe -POE | PoE+ sur les 8 ports cuivre, 30 W par port, alimentation 22 à 49 VDC | Caméras et points d'accès alimentés par le câble |
| Suffixe -PT | IEEE 1588v2 PTP activé | Horodatage précis des événements |
| Suffixe -POE-PT | Cumule PoE+ et PTP | Besoin des deux fonctions |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 8 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX, protection ESD et surtension |
| Ports fibre | 3 x 100Base-FX, connecteurs SC ou ST duplex selon la référence |
| Multimode | 100Base-FX : 1310 nm, 2 km, fibre 50 ou 62,5/125 µm |
| Monomode | 100Base-FX : 1310 nm (15 et 40 km) ou 1550 nm (80 km), fibre 7 à 10/125 µm |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 16,6 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation | Double entrée redondante 10 à 49 VDC ; 22 à 49 VDC en version PoE+ |
| Consommation | 750 mA sous 24 VDC ; 11,24 A sous 24 VDC en PoE+ à pleine charge |
| PoE (version -POE) | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté appareil), sur les 8 ports cuivre simultanément |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en version PoE+ |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 95 % sans condensation |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g triaxial (montage sur cloison) |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en version PoE+ |
| Poids | 0,89 kg ; 1,47 kg en version PoE+ |
| Montage et protection | Rail DIN 35 mm, boîtier métal IP20 |
| Contact d'alarme | Relais configurable normalement ouvert, 1 A sous 24 VDC |
| MTBF | Supérieur à 2 millions d'heures |
| Certifications | UL508, ANSI/ISA 12.12.01 Classe I Division 2, CSA C22.2, CE, EN 50155, EN 50121, EN 61373, ABS, RoHS |
| Conformité de conception | IEEE 1613 (postes électriques), NEMA TS1/TS2 (signalisation routière) |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 2 km ou monomode 15, 40, 80 km ; connecteurs SC ou ST ; options PoE+ (-POE) et IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Débit de commutation
- Jusqu'à 16,6 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- Fibre
- Multimode 2 km, Monomode 15 km, Monomode 40 km, Monomode 80 km
- Connecteur
- SC, ST
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
Le switch est livré avec son clip rail DIN. Accessoires constructeur compatibles : carte de récupération de configuration NTCD-CFG, alimentation rail DIN NTPS-24-1.3 pour les versions sans PoE, NTPS-24-20 ou NTPS-48-10 pour les versions PoE+, kit de montage sur panneau NT24K-NM-PMK et licence NT24K-KIT-PTP pour activer IEEE 1588 sur une version standard. Pour prolonger un port cuivre vers la fibre ailleurs dans le bâtiment, voir nos convertisseurs fibre optique.
Documentation
Questions fréquentes
Pourquoi choisir des ports fibre 100 Mbit/s plutôt que Gigabit ?
Pour rester compatible avec un réseau fibre 100Base-FX existant, notamment en connecteurs ST, et avec les convertisseurs déjà installés. Les flux GTB, Modbus TCP ou BACnet/IP tiennent largement dans 100 Mbit/s. Pour un réseau neuf à fort trafic vidéo, préférez le NT24K-11GX.
SC ou ST : comment choisir ?
Prenez le connecteur déjà présent sur vos tiroirs optiques et jarretières. Les deux existent en multimode 2 km et en monomode 15, 40 et 80 km sur le NT24K-11FX.
Quelle portée en multimode ?
Les ports 100Base-FX multimode travaillent à 1310 nm et couvrent 2 km en typique, sur fibre 50 ou 62,5/125 µm. Au-delà, utilisez une version monomode FXE3.
Le PoE+ est-il disponible sur tous les ports cuivre ?
Oui, sur la version -POE les 8 ports cuivre délivrent jusqu'à 30 W chacun, simultanément. Le switch passe alors en alimentation 22 à 49 VDC et fonctionne de -40 à 80 °C.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-11FX
Communiquez la référence, le connecteur et les quantités : réponse sous 24 h ouvrées, avec un conseil sur la compatibilité de votre câblage fibre existant. Les tarifs sont établis selon les quantités et le projet.
