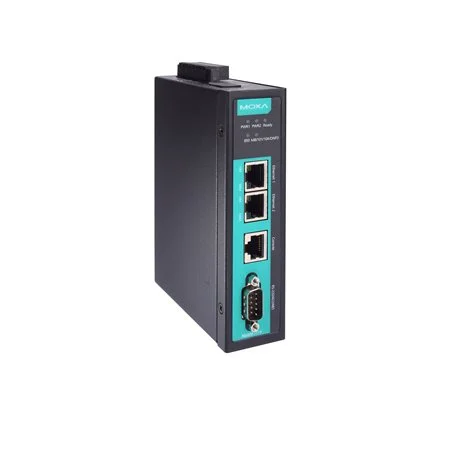

Réf. MGate 5119-TMoxa MGate 5119 - Passerelle Modbus, DNP3, IEC 101/104 vers IEC 61850
- Conversion Modbus, DNP3, IEC 60870-5-101 et IEC 60870-5-104 vers IEC 61850 MMS
- Serveur MMS : 16 clients, 99 datasets, 99 rapports, 1 200 points
- Générateur de fichier SCL intégré à la console web
- Conforme IEC 61850-3 et IEEE 1613, -40 à 75 °C
- Port série isolé 2 kV, chiffrement MMS et DNP3 TCP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Certifications | IEC 61850-3, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Clients IEC 61850 MMS (SCADA de poste), équipements Modbus, DNP3, IEC 60870-5-101/104 |
| Protocoles | IEC 61850 MMS serveur ; Modbus RTU/ASCII/TCP maître ; DNP3 série/TCP maître ; IEC 60870-5-101 maître ; IEC 60870-5-104 client |
| Capacité | 1 200 points de données |
| Port série | 1 x RS-232/422/485 DB9 mâle, isolation 2 kV |
| Ethernet | 2 x RJ45 10/100 en cascade |
| Température de fonctionnement | -40 à 75 °C |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Moxa MGate 5119-T est une passerelle IEC 61850 pour postes électriques. Elle collecte les données d'équipements Modbus RTU/ASCII/TCP, DNP3 série ou TCP, IEC 60870-5-101 ou IEC 60870-5-104, en tant que maître ou client, puis les publie comme serveur IEC 61850 MMS. Elle dispose de 2 ports Ethernet et d'un port série RS-232/422/485 isolé.
Elle permet d'intégrer dans un système de contrôle-commande IEC 61850 des équipements plus anciens ou non natifs : centrales de mesure, relais, compteurs, onduleurs, automates de poste. Elle répond aux besoins des postes de livraison HTA de grands sites, des sites de production renouvelable et des microgrids. Voir nos convertisseurs de protocoles et la gamme Moxa.
Points forts du MGate 5119
- Serveur IEC 61850 MMS : 16 clients, 99 datasets, 99 rapports, 1 200 objets de données
- Modbus RTU/ASCII et TCP maître (128 commandes, 32 serveurs TCP)
- DNP3 série et TCP maître, 16 outstations ; IEC 60870-5-101 maître (31 esclaves en non équilibré) ; IEC 60870-5-104 client (32 serveurs)
- Générateur SCL intégré : fichier de description créé directement dans la console web
- Chiffrement des protocoles IEC 61850 MMS et DNP3 TCP
- Moniteur de trafic des quatre protocoles, journaux exploitables dans Wireshark
- Conformité IEC 61850-3 et IEEE 1613, fonctionnement de -40 à 75 °C
- Port série isolé 2 kV, MTBF de 1 180 203 heures
Applications en bâtiment et sur site technique
- Poste de livraison HTA d'un campus, d'un hôpital ou d'un datacenter : intégration des centrales de mesure Modbus au contrôle-commande IEC 61850
- Parcs photovoltaïques et stockage par batteries : remontée des équipements Modbus et DNP3 vers le système de poste
- Microgrids et autoconsommation collective : unification des protocoles sous IEC 61850
- Rénovation de postes : reprise de RTU IEC 101 ou IEC 104 existantes
Intégration et compatibilité
Côté terrain, la MGate 5119 interroge les équipements en maître Modbus RTU/ASCII, client Modbus TCP, maître DNP3 série ou TCP, maître IEC 60870-5-101 équilibré ou non, ou client IEC 60870-5-104. Les objets pris en charge couvrent entrées et sorties binaires et analogiques, compteurs, points simples et doubles, positions de prise et mesures normalisées, à l'échelle ou flottantes. Côté poste, elle expose ces données en serveur MMS.
Le générateur SCL évite de passer par un outil tiers pour produire le fichier de configuration IEC 61850. La console web HTTP/HTTPS, l'utilitaire DSU et le port console RJ45 servent à la configuration ; SSH, HTTPS en TLS 1.3 et SNMPv3 sécurisent l'administration. Pour remonter des données IEC 61850 vers Modbus ou DNP3, voyez la MGate 5192 ; nos passerelles Modbus couvrent les autres besoins.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MGate 5119-T | Version unique, température étendue -40 à 75 °C | Poste électrique, poste de livraison, site de production d'énergie |
Caractéristiques techniques
| Ports Ethernet | 2 x 10/100BaseT(X) RJ45 en cascade, isolation magnétique 1,5 kV |
| IEC 61850 | Serveur MMS, 16 clients, 99 datasets, 99 rapports, 1 200 objets de données |
| Modbus | RTU/ASCII maître, TCP client (32 serveurs), fonctions 1, 2, 3, 4, 5, 6, 15, 16, 23, 128 commandes |
| DNP3 | Série et TCP maître, 16 outstations, 1 200 points |
| IEC 60870-5-101 | Maître équilibré ou non, 1 esclave (équilibré) ou 31 (non équilibré), 1 200 objets |
| IEC 60870-5-104 | Client, 32 serveurs, 1 200 objets |
| Port série | 1 x RS-232/422/485 DB9 mâle, 50 bit/s à 921,6 kbit/s, isolation 2 kV |
| Port console | RS-232 sur RJ45 8 points |
| Mémoire | microSD jusqu'à 32 Go (SD 2.0) |
| Configuration et gestion | Console web HTTP/HTTPS, DSU, Telnet, SSH, SNMP v1/v2c/v3, SMTP, NTP |
| Alimentation | 12 à 48 V CC, bornier Euroblock à vis |
| Courant absorbé | 455 mA sous 12 V CC |
| Relais | 2 A sous 30 V CC (charge résistive) |
| Boîtier | Métal, IP30 |
| Dimensions | 36 x 120 x 150 mm |
| Poids | 517 g |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A, IEC 61000-4-3 20 V/m, IEC 61000-4-8 100 A/m |
| Poste électrique | IEC 61850-3 édition 2.0, IEEE 1613 |
| Sécurité électrique | IEC/UL 60950-1, IEC/UL 62368-1 |
| MTBF | 1 180 203 heures (Telcordia SR332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Certifications
- IEC 61850-3, UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Clients IEC 61850 MMS (SCADA de poste), équipements Modbus, DNP3, IEC 60870-5-101/104
- Protocoles
- IEC 61850 MMS serveur ; Modbus RTU/ASCII/TCP maître ; DNP3 série/TCP maître ; IEC 60870-5-101 maître ; IEC 60870-5-104 client
- Capacité
- 1 200 points de données
- Port série
- 1 x RS-232/422/485 DB9 mâle, isolation 2 kV
- Ethernet
- 2 x RJ45 10/100 en cascade
- Température de fonctionnement
- -40 à 75 °C
Contenu et accessoires compatibles
Livrée avec un câble console RJ45 vers DB9, un kit rail DIN et un guide d'installation. En option : câbles série CBL-F9M9-150, CBL-F9M9-20, CBL-RJ45F9-150 et CBL-RJ45SF9-150, adaptateur Mini DB9F-to-TB, câble d'alimentation CBL-PJTB-10 et kit rail DIN ou mural WK-36-02.
Documentation
Questions fréquentes
Faut-il un outil externe pour créer le fichier SCL ?
Non. La MGate 5119 intègre un générateur SCL dans sa console web : le fichier de description IEC 61850 est produit directement à partir de la configuration.
Combien de points peut-on publier en IEC 61850 ?
Jusqu'à 1 200 points de données, répartis dans 99 datasets et 99 rapports, pour 16 clients MMS simultanés.
La passerelle est-elle adaptée à un environnement de poste électrique ?
Oui. Elle est conforme IEC 61850-3 édition 2.0 et IEEE 1613, fonctionne de -40 à 75 °C et son port série est isolé 2 kV.
Quelle différence avec la MGate 5192 ?
La MGate 5119 est serveur IEC 61850 : elle fait entrer des équipements Modbus, DNP3 ou IEC 101/104 dans un système IEC 61850. La MGate 5192 est client IEC 61850 : elle lit des IED IEC 61850 pour les présenter à un SCADA Modbus, DNP3 ou IEC 101/104.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le MGate 5119
Précisez-nous le nombre d'équipements à raccorder, les protocoles en jeu et la version souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les références retenues.
