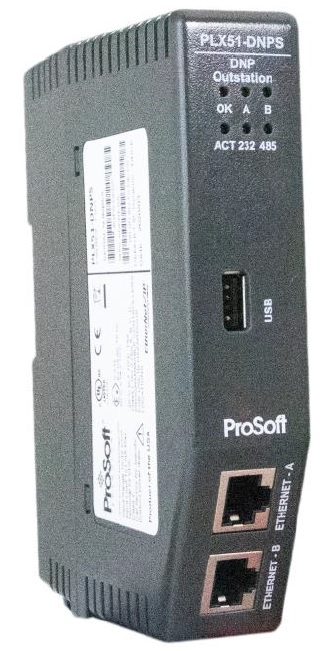

Prosoft PLX51-DNP - Passerelle DNP3 vers EtherNet/IP et Modbus
- DNP3 maître (PLX51-DNPM) ou esclave (PLX51-DNPS) vers EtherNet/IP et Modbus
- DNP3 Secure Authentication v5, niveau 3, réponses non sollicitées
- 2 ports Ethernet avec switch intégré et DLR, 2 ports série RS-232/RS-485
- Jusqu'à plus de 1,3 million d'événements DNP3 mémorisés (DNPM)
- 10 à 32 VDC, 3,1 W, IP20 rail DIN, UL Classe I Division 2 et ATEX
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP |
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, Redondance en anneau |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Température de fonctionnement : -20 à +70 °C |
| Autonomie | Sans objet (alimenté) |
| Variante | PLX51-DNPM (maître DNP3) ou PLX51-DNPS (esclave DNP3) |
| Connecteur | 2 x RJ45, bornier 9 points RS-232/RS-485, USB type A, bornier d'alimentation 3 points |
| Sécurité DNP3 | Secure Authentication v5, AES-128/AES-256, HMAC-SHA-256, AES-GMAC |
| Température de fonctionnement | -20 à +70 °C |
| Mode | Maître, Esclave |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- USB
- Modbus TCP
- EtherNet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle DNP3 Prosoft PLX51-DNP relie le protocole DNP3 (Distributed Network Protocol), très utilisé en télégestion des réseaux d'eau et d'énergie, aux automates EtherNet/IP et aux équipements Modbus TCP ou Modbus RTU. Elle existe en deux références : PLX51-DNPM, maître DNP3 et concentrateur de données, et PLX51-DNPS, esclave (outstation) DNP3 face à un SCADA.
Elle s'adresse aux exploitants de stations de pompage, de postes électriques et de réseaux de chaleur, ainsi qu'aux intégrateurs qui doivent faire cohabiter un SCADA DNP3 avec des automates Rockwell Automation ou un parc Modbus. Les données sont écrites directement dans les variables (tags) Logix, sans copie ni mappage dans l'automate. Voir aussi nos convertisseurs de protocoles et passerelles Modbus.
Points forts du PLX51-DNP
- Deux rôles au choix : maître DNP3 et concentrateur de données (DNPM) ou esclave DNP3 (DNPS)
- DNP3 Secure Authentication v5 : AES-128 et AES-256, HMAC-SHA-1, HMAC-SHA-256 et AES-GMAC
- Conformité DNP3 niveau 3, réponses non sollicitées et synchronisation horaire
- Mémoire d'événements : plus de 1,3 million d'événements (DNPM), 900 000 événements (DNPS)
- Modbus TCP client ou serveur (40 connexions) et Modbus RTU maître ou esclave jusqu'à 115 200 bit/s
- 2 ports Ethernet 10/100 avec switch intégré et anneau DLR (Device Level Ring)
- Sauvegarde et restauration de la configuration par carte microSD, analyseur de trafic DNP3 intégré
- Alimentation 10 à 32 VDC, 3,1 W, de -20 à +70 °C
Applications en bâtiment et sur site technique
- Eau et assainissement : remonter les stations DNP3 d'un réseau de télégestion vers un automate EtherNet/IP central
- Réseaux de chaleur et sous-stations : présenter un automate Modbus comme une outstation DNP3 au SCADA de l'exploitant
- Postes électriques et production d'énergie : concentrer plusieurs équipements DNP3 et les remonter vers un SCADA maître
- Sites industriels : conserver l'historique des événements DNP3 pendant une coupure de liaison grâce au tampon embarqué
Intégration et compatibilité

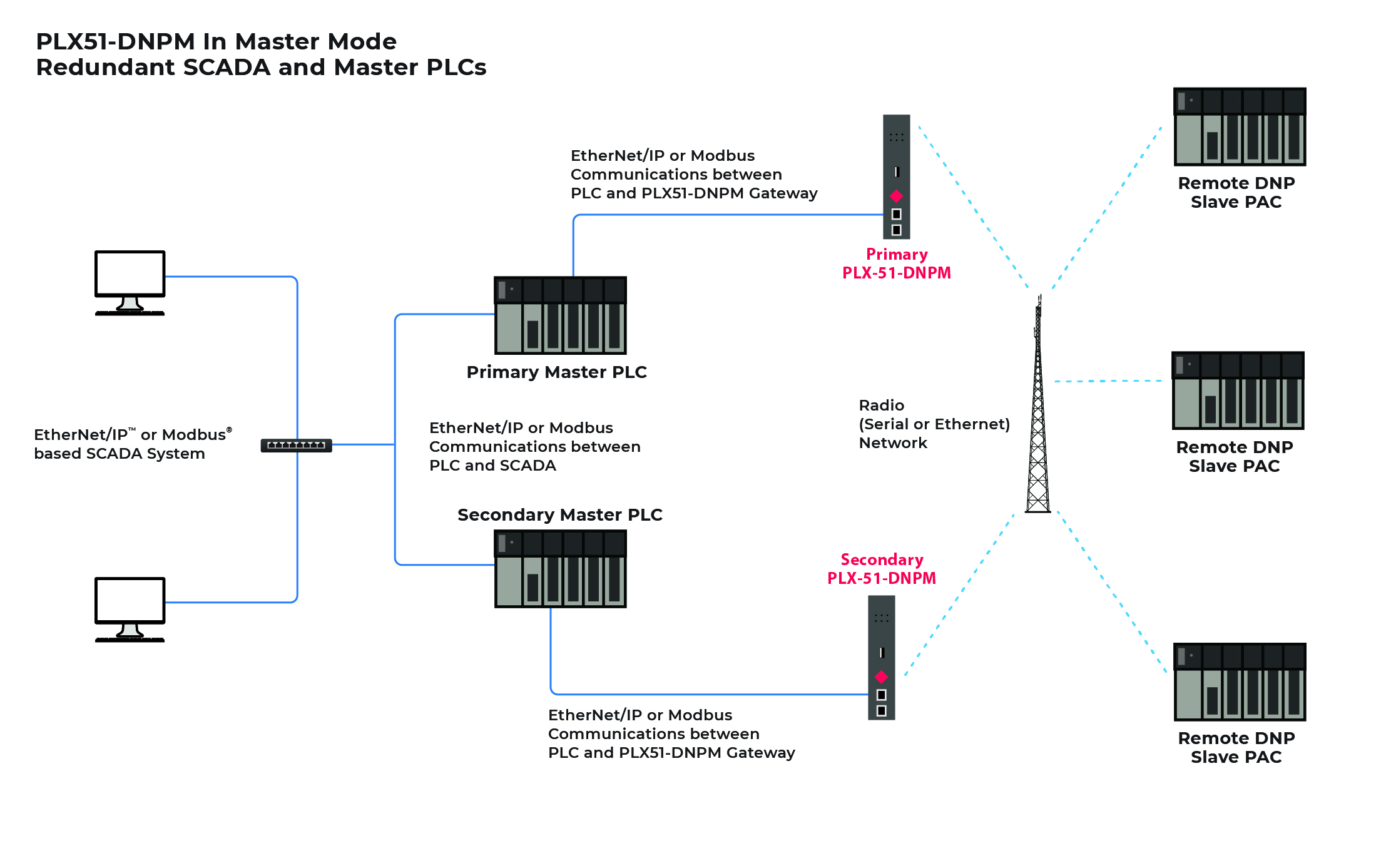

En mode maître, le PLX51-DNPM interroge des esclaves DNP3 en Ethernet ou en série et transfère les données vers un automate EtherNet/IP ou Modbus. En mode concentrateur, il est à la fois maître des équipements de terrain et outstation vis-à-vis du SCADA. Le PLX51-DNPS, lui, joue le rôle d'outstation : il expose au SCADA les données d'un automate Logix ou d'équipements Modbus.
La configuration et le diagnostic se font avec le logiciel gratuit PLX50 Configuration Utility. Des fichiers EDS, des exemples de programmes et les profils d'équipement DNP3 (Device Profile Document) sont fournis par le constructeur. Le port USB 2.0 fonctionne en hôte : il permet de raccorder directement un automate Logix équipé d'un port USB.
Pour superviser des relais de protection IEC 61850 sur le même site, consultez la passerelle Prosoft PLX82-EIP-61850 dans notre gamme de convertisseurs de protocoles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX51-DNPM | Maître DNP3 et concentrateur de données, classes 1, 2, 3 (0 à 3 en concentrateur), plus de 1,3 million d'événements | Interroger des stations DNP3 depuis un automate ou concentrer un réseau DNP3 vers un SCADA |
| PLX51-DNPS | Esclave (outstation) DNP3, classes 0 à 3, 900 000 événements | Présenter un automate EtherNet/IP ou des données Modbus à un SCADA maître DNP3 |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocoles | DNP3 (maître ou esclave selon référence), EtherNet/IP, Modbus TCP client/serveur, Modbus RTU maître/esclave |
| Sécurité DNP3 | Secure Authentication v5, échange de clé pré-partagée, mode agressif |
| Objets DNP3 | Binaires, analogiques 16 et 32 bits (DNPS) ; plus compteurs, chaînes d'octets et entiers non signés (DNPM) |
| EtherNet/IP | 250 connexions TCP, 10 connexions CIP, DLR |
| Modbus TCP | Client ou serveur, 40 connexions TCP |
| Ports Ethernet | 2 x 10/100 Base-T RJ45, switch intégré, auto-MDIX |
| Ports série | 2 x RS-232 / RS-485 sur bornier 9 points, 115 200 bit/s maximum |
| USB | 1 x USB 2.0 type A, 5 V 200 mA |
| Stockage | Carte microSD |
| Alimentation | 10 à 32 VDC, 121 mA à 24 VDC, bornier 3 points |
| Consommation | 3,1 W (USB chargé à 200 mA compris) |
| Température de fonctionnement | -20 à +70 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Moins de 2 000 m |
| Indice de protection | IP20, usage intérieur, montage rail DIN |
| Dimensions (H x L x P) | 149 x 34 x 116 mm |
| CEM | IEC 61000-6-4, EN 61000-4-2, IEC 61000-4-3, -4-4, -4-5, -4-6 |
| Certifications | UL/cUL Classe I Division 2 ; ATEX (zone 2) ; CE, RoHS ; CB Safety ; conformité ODVA EtherNet/IP |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, EtherNet/IP
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Redondance en anneau, Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Température de fonctionnement : -20 à +70 °C
- Autonomie
- Sans objet (alimenté)
- Variante
- PLX51-DNPM (maître DNP3) ou PLX51-DNPS (esclave DNP3)
- Connecteur
- 2 x RJ45, bornier 9 points RS-232/RS-485, USB type A, bornier d'alimentation 3 points
- Sécurité DNP3
- Secure Authentication v5, AES-128/AES-256, HMAC-SHA-256, AES-GMAC
- Température de fonctionnement
- -20 à +70 °C
- Mode
- Maître, Esclave
Contenu et accessoires compatibles
Le module se monte sur rail DIN dans l'armoire. Prévoir une alimentation 24 VDC, un câble USB type A mâle vers type B mâle si l'automate Logix est raccordé en USB, et une carte microSD pour la sauvegarde de configuration.
Documentation
Questions fréquentes
Quelle différence entre le PLX51-DNPM et le PLX51-DNPS ?
Le PLX51-DNPM est maître DNP3 : il interroge des stations et peut aussi servir de concentrateur de données. Le PLX51-DNPS est esclave (outstation) : il répond à un SCADA maître DNP3 avec les données de l'automate ou du réseau Modbus.
La passerelle gère-t-elle la sécurité DNP3 ?
Oui, les deux références prennent en charge DNP3 Secure Authentication v5 avec des algorithmes AES-128, AES-256, HMAC-SHA-256 et AES-GMAC.
Peut-on l'utiliser sans automate Rockwell ?
Oui. La passerelle supporte Modbus TCP en client ou serveur et Modbus RTU en maître ou esclave, ce qui permet de relier DNP3 à la plupart des automates et superviseurs du marché.
Que se passe-t-il en cas de coupure de la liaison avec le SCADA ?
Les événements DNP3 sont conservés dans la mémoire tampon embarquée (plus de 1,3 million pour le DNPM, 900 000 pour le DNPS) puis restitués au rétablissement de la liaison.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX51-DNP
Précisez le rôle DNP3 attendu, le nombre de stations et le type d'automate ou de SCADA : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la référence et les quantités.
