Prosoft PLX31-EIP-MBS - Passerelle EtherNet/IP vers Modbus série
- Passerelle EtherNet/IP vers Modbus RTU et ASCII, maître ou esclave
- 1 ou 4 ports série RS-232, RS-422 ou RS-485, isolés 2 500 Vrms
- Jusqu'à 10 000 registres de 16 bits et 100 commandes par port maître
- Alimentation 10 à 36 VDC, -25 à +70 °C, montage rail DIN
- UL Classe I Division 2 et ATEX zone 2, option tropicalisée -CC
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | EtherNet/IP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Rockwell Automation ControlLogix, CompactLogix et MicroLogix |
| Variante | 1 port série (PLX31-EIP-MBS) ou 4 ports série (PLX31-EIP-MBS4), version standard ou tropicalisée -CC |
| Connecteur | RJ45 Ethernet ; ports série RJ45 avec adaptateurs RJ45 vers DB9 et DB9 vers bornier fournis |
| Protocoles | EtherNet/IP (CIP, PCCC) ; Modbus RTU et Modbus ASCII maître ou esclave |
| Base de données | Jusqu'à 10 000 registres de 16 bits |
| Température de fonctionnement | -25 à +70 °C |
| Ports série | 1, 4 |
| Revêtement | Standard, Tropicalisé (conformal coating) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- EtherNet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle EtherNet/IP vers Modbus série Prosoft PLX31-EIP-MBS relie un automate Rockwell Automation (ControlLogix, CompactLogix, MicroLogix) ou un contrôleur EtherNet/IP à des équipements Modbus RTU ou Modbus ASCII raccordés en RS-232, RS-422 ou RS-485. Elle échange les données dans les deux sens et prend en charge jusqu'à 10 000 registres de 16 bits.
Elle s'adresse aux intégrateurs et aux services maintenance qui doivent remonter des centrales de mesure, variateurs, groupes froids ou compteurs Modbus dans un automate EtherNet/IP, sans carte de communication supplémentaire. La version quatre ports regroupe jusqu'à 400 équipements série dans un seul module rail DIN. Retrouvez nos autres passerelles Modbus et la gamme Prosoft.
Points forts du PLX31-EIP-MBS
- EtherNet/IP en E/S de classe 1 (2 connexions, 8 sur la version 4 ports) et messagerie de classe 3 en client ou serveur
- Modbus RTU et ASCII, maître ou esclave, jusqu'à 100 commandes par port maître
- Ports série RS-232, RS-422 ou RS-485 de 110 bauds à 115,2 kbit/s, isolés à 2 500 Vrms
- Base de données de 10 000 registres de 16 bits, données flottantes Enron et Daniel
- Profil EDS Add-On intégré pour une déclaration rapide dans Studio 5000
- Alimentation 10 à 36 VDC, 300 mA sous 24 VDC, fonctionnement de -25 à +70 °C
- UL / cUL Classe I Division 2 et marquage ATEX II 3 G Ex ec IIC T5 Gc
Applications en bâtiment et sur site technique
- Usine ou plateforme logistique pilotée par ControlLogix : lecture des centrales de mesure électrique Modbus pour le suivi des consommations
- Chaufferie et production de froid : remontée des chaudières, groupes froids et variateurs Modbus RTU vers l'automate de process
- Station de pompage ou de traitement d'eau : concentration de plusieurs esclaves RS-485 sur un module 4 ports
- Locaux techniques de datacenter ou de site industriel : interface entre l'automate de sécurité technique et les équipements série
Intégration et compatibilité

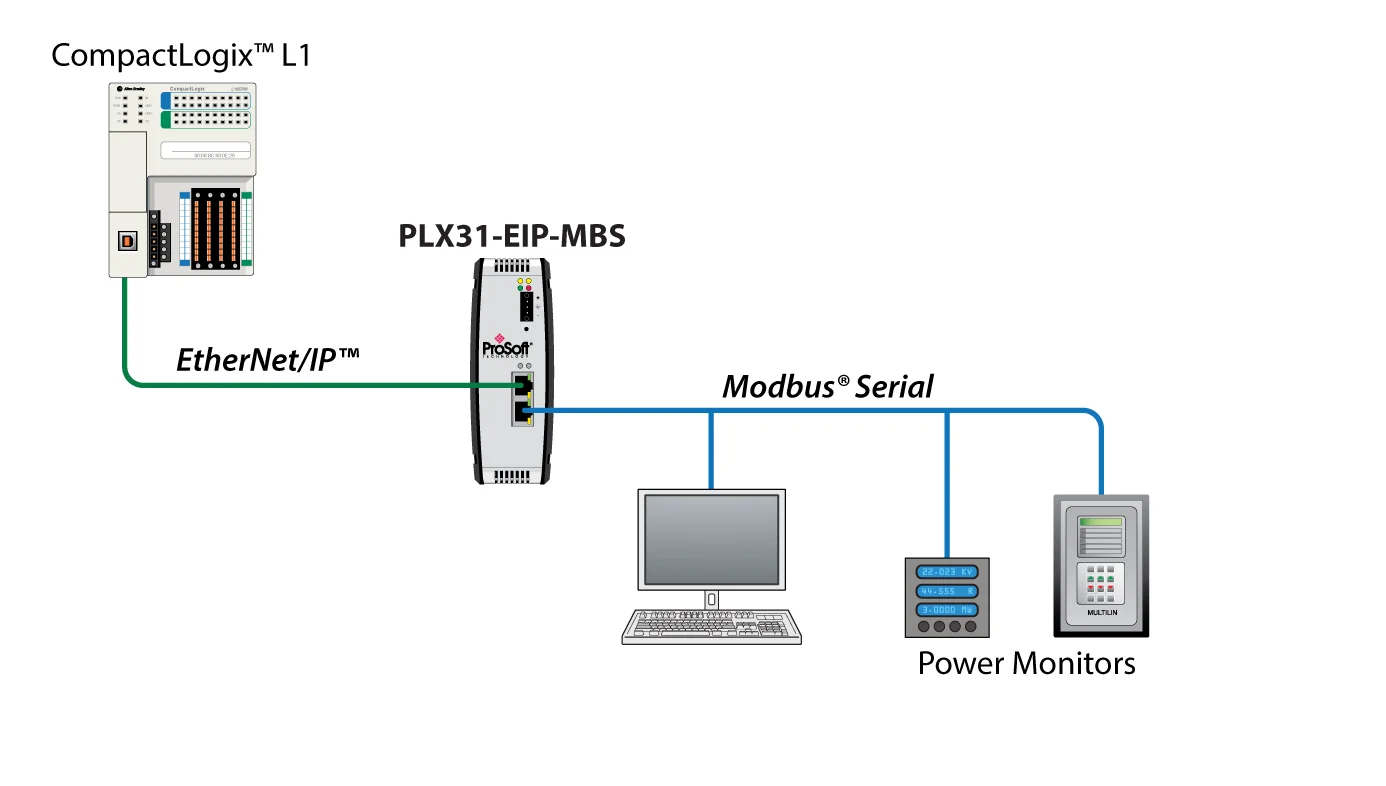

Côté Ethernet, la passerelle se comporte comme un adaptateur EtherNet/IP avec des connexions E/S de classe 1 (taille 248/248, RPI minimal de 5 ms) et des messages de classe 3 en CIP ou PCCC. Elle accepte 5 connexions serveur et sait aussi interroger d'autres automates (PLC-2, PLC-5, SLC, ControlLogix, CompactLogix, MicroLogix) avec 100 commandes client. Plusieurs connexions E/S permettent de séparer les données de contrôle et de diagnostic avec des cadences différentes.
Côté série, chaque port est paramétrable en vitesse, parité, bits de données et de stop, avec gestion des délais RTS. Les codes fonction Modbus 1, 2, 3, 4, 5, 6, 15 et 16 sont disponibles, ainsi que 22 et 23 en mode esclave. La configuration se fait avec le logiciel ProSoft Configuration Builder (PCB). L'utilitaire ProSoft Discovery Service retrouve le module et change son adresse IP sans être sur le même sous-réseau. Pour une GTB en Modbus TCP ou BACnet, consultez nos passerelles de protocoles GTB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PLX31-EIP-MBS | 1 port série, carte standard | Une liaison RS-485 ou quelques équipements en local technique |
| PLX31-EIP-MBS-CC | 1 port série, carte tropicalisée | Ambiance humide, saline ou corrosive |

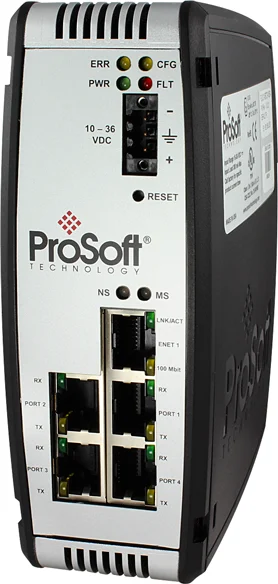

| PLX31-EIP-MBS4 | 4 ports série, jusqu'à 400 équipements, 8 connexions E/S | Concentration de plusieurs bus Modbus dans une seule passerelle |
| PLX31-EIP-MBS4-CC | 4 ports série, carte tropicalisée | Sites étendus en environnement sévère |
Caractéristiques techniques
| Protocole Ethernet | EtherNet/IP : 5 connexions serveur classe 3, 2 connexions client classe 3 connectées et 1 non connectée, messages CIP et PCCC |
| Connexions E/S classe 1 | 2 (PLX31-EIP-MBS) ou 8 (PLX31-EIP-MBS4), taille 248/248, RPI minimal 5 ms |
| Protocole série | Modbus RTU (CRC-16) et Modbus ASCII (LRC), maître ou esclave, adresse 1 à 247 |
| Commandes | 100 commandes par port maître Modbus, 100 commandes client EtherNet/IP |
| Paramètres série | 110 bauds à 115,2 kbit/s, parité aucune, paire ou impaire, 7 ou 8 bits, 1 ou 2 bits de stop |
| Base de données | Jusqu'à 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier + / - / terre (connecteur J180) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Port Ethernet | 1 port RJ45 10/100 Mbit/s full et half-duplex, isolation 1 500 Vrms |
| Ports série | 1 (PLX31-EIP-MBS) ou 4 (PLX31-EIP-MBS4), RS-232, RS-422 ou RS-485 |
| Isolation des ports série | 2 500 Vrms par port (UL 1577) |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Chocs | IEC 60068-2-27 : 15 g / 11 ms en fonctionnement, 30 g / 18 ms hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Dimensions (H x L x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Voyants | CFG, ERR, PWR, FLT, NS, MS, liaison et activité Ethernet, RX/TX par port série |
| Stockage de configuration | Emplacement carte SD (carte en option) pour sauvegarde et restauration |
| Certifications | UL / cUL Classe I Division 2 groupes A, B, C, D ; ATEX II 3 G Ex ec IIC T5 Gc (lettre de conformité Nemko) ; CE ; CB Safety ; KC ; EAC ; REACH |
| Option tropicalisée (-CC) | Vernis HumiSeal 1A33 (uréthane), classes de corrosion G1, G2 et G3 selon ANSI/ISA-S71.04 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- EtherNet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Rockwell Automation ControlLogix, CompactLogix et MicroLogix
- Variante
- 1 port série (PLX31-EIP-MBS) ou 4 ports série (PLX31-EIP-MBS4), version standard ou tropicalisée -CC
- Connecteur
- RJ45 Ethernet ; ports série RJ45 avec adaptateurs RJ45 vers DB9 et DB9 vers bornier fournis
- Protocoles
- EtherNet/IP (CIP, PCCC) ; Modbus RTU et Modbus ASCII maître ou esclave
- Base de données
- Jusqu'à 10 000 registres de 16 bits
- Température de fonctionnement
- -25 à +70 °C
- Ports série
- 1, 4
- Revêtement
- Standard, Tropicalisé (conformal coating)
Contenu et accessoires compatibles
Chaque passerelle est livrée avec un tournevis de 2,5 mm, le connecteur d'alimentation J180 et, par port série, un câble adaptateur RJ45 vers DB9 mâle et un adaptateur DB9 vers bornier à vis. À prévoir : une alimentation rail DIN 24 VDC et, en option, une carte SD pour conserver une copie de la configuration.
Documentation
Questions fréquentes
Quelle différence entre le PLX31-EIP-MBS et le PLX31-EIP-MBS4 ?
Le PLX31-EIP-MBS dispose d'un seul port série et de 2 connexions E/S de classe 1. Le PLX31-EIP-MBS4 offre quatre ports série, jusqu'à 400 équipements Modbus raccordés et 8 connexions E/S de classe 1. Le boîtier, l'alimentation et la plage de température sont identiques.
La passerelle peut-elle être maître et esclave Modbus ?
Oui. Chaque port série peut interroger des esclaves Modbus avec jusqu'à 100 commandes configurables, ou répondre comme esclave à un maître existant, avec une adresse de 1 à 247. Les modes Modbus RTU (CRC-16) et Modbus ASCII (LRC) sont pris en charge.
Faut-il programmer l'automate ControlLogix ?
Le profil EDS Add-On intégré déclare la passerelle dans Studio 5000 comme un module E/S. Les données Modbus apparaissent directement dans les tags de l'automate, sans instructions de messagerie à écrire pour l'échange cyclique.
À quoi sert la version -CC ?
La version -CC reçoit un vernis de tropicalisation HumiSeal 1A33 sur la carte. Elle est conseillée en chaufferie, station de pompage, atmosphère saline ou locaux exposés aux gaz corrosifs, jusqu'à la classe de corrosion G3.
Ma supervision parle Modbus TCP et non EtherNet/IP, quel modèle choisir ?
Dans ce cas, la passerelle Prosoft PLX31-MBTCP-MBS est plus adaptée : elle convertit Modbus TCP vers Modbus série avec le même boîtier et les mêmes options de ports et de revêtement.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le PLX31-EIP-MBS
Indiquez-nous l'automate et le nombre d'équipements Modbus : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
