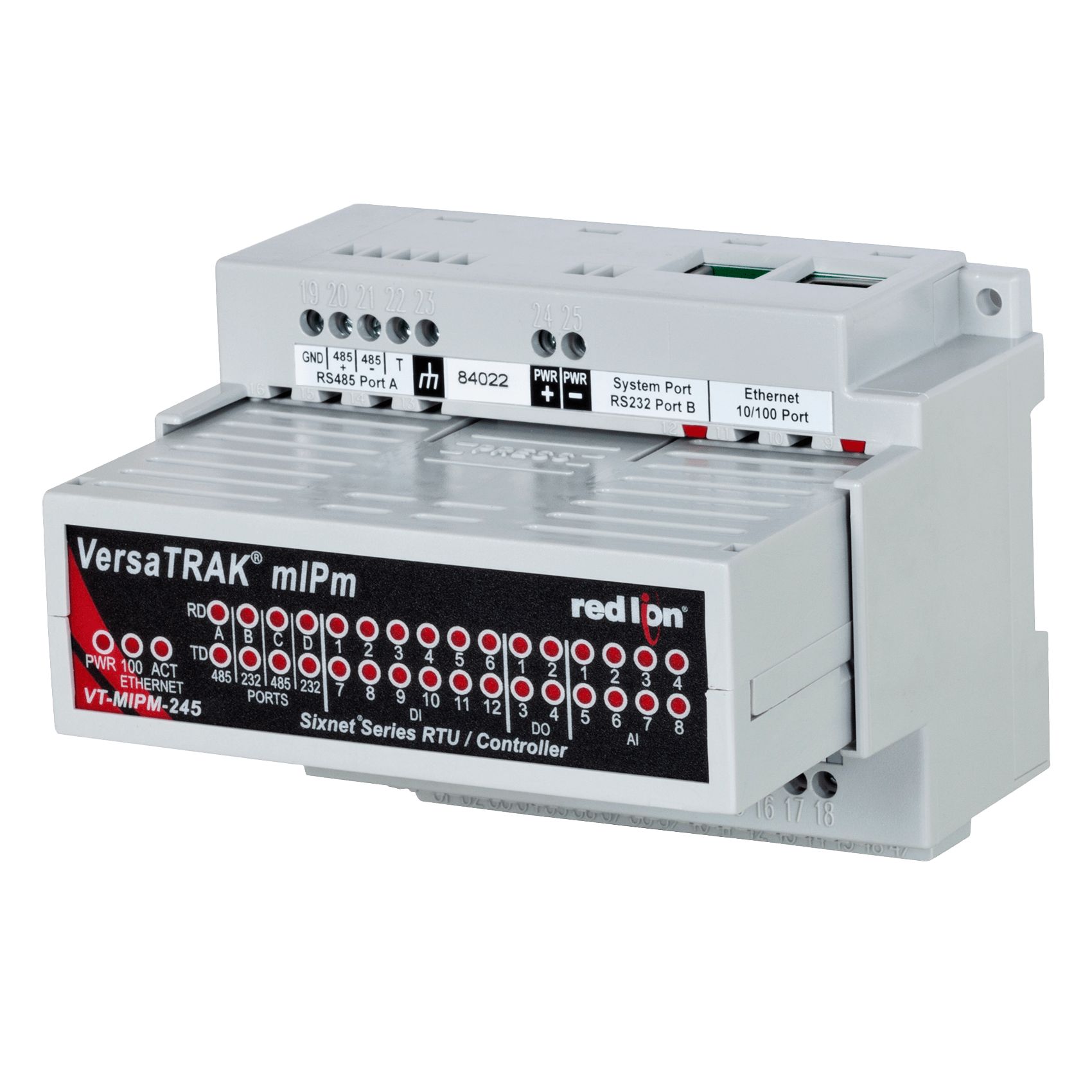

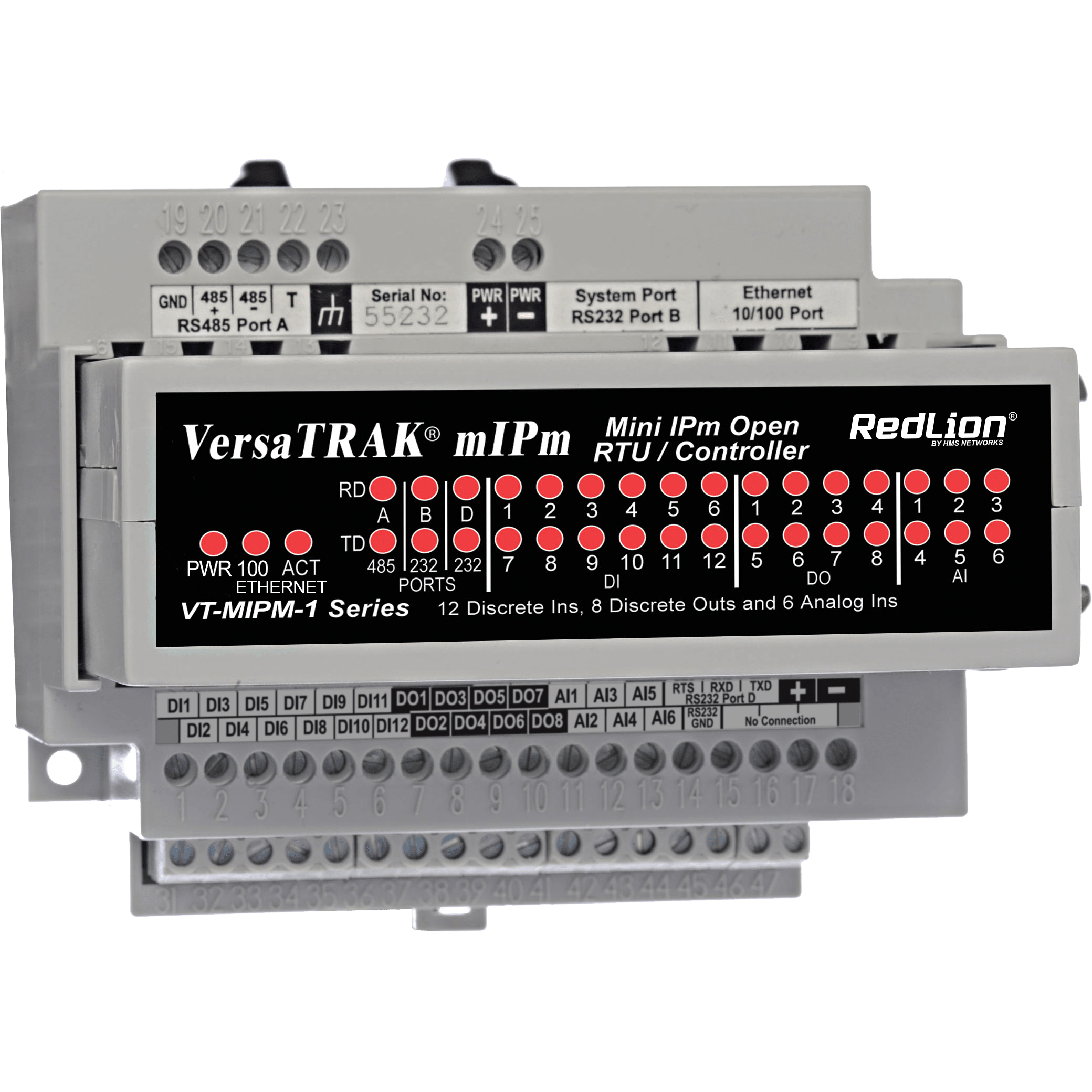

Red Lion VersaTRAK mIPm - RTU programmable avec E/S intégrées et Ethernet
- RTU programmable sous Linux, ISaGRAF IEC 61131-3, PowerPC 32 bits
- 26 E/S embarquées : 12 DI, 8 DO, 6 AI ou 12 DI, 4 DO, 8 AI, 2 AO 4-20 mA
- 1 port Ethernet 10/100, 2 RS-232, 1 ou 2 RS-485, Modbus TCP, RTU et ASCII
- Alimentation 10-30 VDC, 100 mA typique sous 24 VDC, rail DIN
- -40 à 70 °C, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-485 |
| Protocoles IP et intégration | Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés |
| Entrées et sorties | Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie analogique, Sortie TOR / transistor |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Nombre d'E/S embarquées | 26 (12 DI, 8 DO, 6 AI ou 12 DI, 4 DO, 8 AI, 2 AO) |
| Ports série | 2 RS-232, 1 ou 2 RS-485 |
| Connecteur | RJ45, bornier à vis |
| Programmation | ISaGRAF IEC 61131-3, C et C++ sous Linux |
| Température de fonctionnement | -40 à 70 °C |
| Garantie | 2 ans |
| Version | 138 : 12 DI, 8 DO, 6 AI, 248 : 12 DI, 4 DO, 8 AI, 2 AO, 135 : 12 DI, 8 DO, 6 AI (historique), 245 : 12 DI, 4 DO, 8 AI, 2 AO (historique) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Red Lion VersaTRAK mIPm (gamme Sixnet) est une RTU programmable (Remote Terminal Unit) compacte qui réunit sur un seul boîtier rail DIN un processeur PowerPC sous Linux embarqué, 26 entrées et sorties, un port Ethernet et plusieurs ports série. Elle s'adresse aux intégrateurs et exploitants qui doivent automatiser et surveiller un local technique ou un site isolé sans installer un automate et une passerelle séparés.
Concrètement, la logique locale tourne même si la liaison avec la supervision tombe, les mesures sont horodatées et enregistrées dans une mémoire sauvegardée par batterie, puis remontées vers la GTB ou le SCADA en Modbus. Quatre références couvrent deux répartitions d'E/S, dont deux versions actuelles et deux versions historiques pour la maintenance.
Points forts du VersaTRAK mIPm
- 26 E/S embarquées : 12 entrées TOR, 8 sorties TOR et 6 entrées 4-20 mA, ou 12 DI, 4 DO, 8 AI et 2 sorties 4-20 mA selon la version.
- Entrées analogiques 4-20 mA en 16 bits, précision ±0,1 % de la pleine échelle à 20 °C.
- Sorties TOR 10-30 VDC jusqu'à 1 A par voie et 8 A par module, pour piloter contacteurs et vannes.
- Programmation IEC 61131-3 avec ISaGRAF, cycle réglable à partir de 10 ms, et applications C ou C++ sous Linux.
- 512 Ko de mémoire d'enregistrement sauvegardée par batterie lithium rechargeable (1 an de maintien, plus de 10 ans de durée de vie).
- Ethernet 10/100 avec isolation 1 500 V RMS, 2 ports RS-232 et 1 ou 2 ports RS-485 de 300 à 115 200 bauds.
- Fonctionnement de -40 à 70 °C, homologation Classe I Division 2 et ATEX zone 2.
Applications en bâtiment et sur site technique
- Télégestion de postes de relevage, de surpresseurs et de bâches d'eau pour les collectivités : niveaux, défauts pompes, commandes.
- Supervision de chaufferies et de sous-stations dans le tertiaire ou l'enseignement, avec enregistrement des températures et alarmes horodatées.
- Surveillance des locaux techniques d'un datacenter ou d'un site industriel : états des groupes électrogènes, onduleurs et climatisation de précision.
- Concentrateur Modbus pour remonter compteurs, centrales de mesure et variateurs d'un bâtiment vers la GTB.
Intégration et compatibilité
Sur Ethernet, le mIPm gère TCP/IP, UDP, DHCP, Telnet, SSH, FTP, Modbus TCP et le protocole Sixnet. Les ports série fonctionnent en Modbus RTU ou ASCII, en maître et en esclave. Une GTB BACnet peut lire les données via une passerelle Modbus adaptée.
Le réseau RS-485 accepte jusqu'à 32 stations sur 1 km, et le mIPm peut adresser plus de 16 000 stations en protocole Sixnet ou 247 en Modbus. Les E/S s'étendent avec des modules d'entrées et sorties EtherTRAK (E2, E3) ou RemoteTRAK. La configuration, les tests d'E/S et l'enregistrement Sixlog passent par le logiciel Sixnet I/O Tool Kit.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| VT-mIPm-138-D | 12 DI, 8 DO, 6 AI, 2 RS-232, 1 RS-485, version actuelle | Sites avec beaucoup de commandes TOR : pompes, ventilateurs, vannes |
| VT-mIPm-248-D | 12 DI, 4 DO, 8 AI, 2 AO, 2 RS-232, 2 RS-485, version actuelle | Régulation et mesures analogiques, consignes 4-20 mA vers variateurs ou vannes |
| VT-MIPM-135-D | 12 DI, 8 DO, 6 AI, 64 Mo de flash et 32 Mo de DRAM, version historique | Remplacement à l'identique sur un parc existant |
| VT-MIPM-245-D | 12 DI, 4 DO, 8 AI, 2 AO, 64 Mo de flash et 32 Mo de DRAM, version historique | Remplacement à l'identique sur un parc existant |
Caractéristiques techniques
| Processeur et système | PowerPC industriel 32 bits, Linux embarqué |
| Mémoire | Jusqu'à 64 Mo de flash et 32 Mo de DRAM, 512 Ko de RAM sauvegardée par batterie |
| Horloge temps réel | Résolution 10 ms, dérive ±15 s par mois |
| Entrées TOR | 12 voies, source ou puits, ON garanti à 9 VDC, 30 VDC max, comptage 20 Hz filtré, 100 Hz rapide, 10 kHz sur la voie 1 |
| Sorties TOR | 8 ou 4 voies 10-30 VDC, 1 A par voie, 8 A par module, appel 5 A pendant 100 ms |
| Entrées analogiques | 6 ou 8 voies 4-20 mA, 16 bits, ±0,1 % à 20 °C, impédance 100 Ω, protection par fusibles réarmables |
| Sorties analogiques | 2 voies 4-20 mA (versions 245 et 248), 16 bits, ±0,02 % à 20 °C, charge 0 à 750 Ω sous 24 VDC |
| Ethernet | 1 port RJ45 10/100BaseTX, auto-détection et auto-croisement, isolation 1 500 V RMS |
| Ports série | RS-232 port B sur RJ45, RS-232 port D sur bornier, RS-485 2 fils port A (et port C sur 245/248), 300 à 115 200 bauds |
| Protocoles | Modbus TCP, Modbus RTU et ASCII maître et esclave, Sixnet, TCP/IP, UDP, DHCP, Telnet, SSH, FTP |
| Programmation | ISaGRAF IEC 61131-3, C et C++ sous Linux |
| Alimentation | 10 à 30 VDC, 100 mA typique sous 24 VDC |
| Températures | Fonctionnement -40 à 70 °C, stockage -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Montage | Rail DIN (support fourni) ou fixation sur panneau |
| Certifications | UL 508, CSA C22.2/14, Classe I Division 2 groupes A, B, C, D, ATEX zone 2, CE, UKCA, vibrations IEC 68-2-6 |
| Garantie | 2 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Sortie TOR / transistor, Sortie analogique
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Nombre d'E/S embarquées
- 26 (12 DI, 8 DO, 6 AI ou 12 DI, 4 DO, 8 AI, 2 AO)
- Ports série
- 2 RS-232, 1 ou 2 RS-485
- Connecteur
- RJ45, bornier à vis
- Programmation
- ISaGRAF IEC 61131-3, C et C++ sous Linux
- Température de fonctionnement
- -40 à 70 °C
- Garantie
- 2 ans
- Version
- 138 : 12 DI, 8 DO, 6 AI, 248 : 12 DI, 4 DO, 8 AI, 2 AO, 135 : 12 DI, 8 DO, 6 AI (historique), 245 : 12 DI, 4 DO, 8 AI, 2 AO (historique)
Contenu et accessoires compatibles
La RTU se compose d'un module logique enfichable sur une embase de câblage : les shunts de 100 Ω restent dans l'embase et maintiennent les boucles 4-20 mA si le module est retiré. Un adaptateur RJ45 vers DB9 femelle est livré pour la liaison avec un PC. Pour les versions historiques, embases et modules de remplacement existent séparément (VT-MIPM-135-DB, VT-MIPM-135-M, VT-MIPM-245-DB, VT-MIPM-245-M). Le constructeur préconise une alimentation 24 VDC, à choisir parmi nos alimentations rail DIN.
Documentation
Questions fréquentes
Quelle différence entre les versions 13x et 24x du VersaTRAK mIPm ?
Les versions 135 et 138 embarquent 12 entrées TOR, 8 sorties TOR et 6 entrées 4-20 mA, avec un port RS-485. Les versions 245 et 248 remplacent 4 sorties TOR par 2 entrées analogiques et 2 sorties 4-20 mA supplémentaires (12 DI, 4 DO, 8 AI, 2 AO) et ajoutent un second port RS-485.
Les VT-MIPM-135-D et VT-MIPM-245-D sont-ils encore fabriqués ?
Ces deux références sont classées en produits historiques par le constructeur. Leurs remplaçants désignés sont le VT-mIPm-138-D pour la 135 et le VT-mIPm-248-D pour la 245, avec la même répartition d'E/S embarquées.
Comment programmer la RTU mIPm ?
La logique se développe avec ISaGRAF selon la norme IEC 61131-3 : ladder, blocs fonctionnels, texte structuré, liste d'instructions et diagramme fonctionnel en séquence. Le système Linux embarqué accepte aussi des applications en C ou C++. La configuration matérielle, l'étalonnage et l'enregistrement de données passent par le logiciel Sixnet I/O Tool Kit.
Le mIPm communique-t-il avec une GTB ou un SCADA ?
Oui, via Modbus TCP sur Ethernet et Modbus RTU ou ASCII sur les ports série, en maître comme en esclave. Il gère aussi le rapport sur exception et les échanges pair à pair, utiles sur des liaisons radio ou modem.
Demander un devis pour le VersaTRAK mIPm
Indiquez la version souhaitée, les quantités et les équipements à raccorder : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés aux volumes. Notre équipe technique vous aide à choisir la bonne version.
Produits similaires
Voir toute la catégorie
ControlByWEB X-12s - Module d'extension 8 relais pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus
Elastel EG500 - Passerelle edge Raspberry Pi CM4, 4G et LoRaWAN en option
- LoRaWAN
- 4G LTE
- Bluetooth LE
ControlByWEB X-13s - Module d'extension 2 entrées thermocouple type K
- Aucune (filaire)
- RS-485
- Température
ControlByWEB X-404 - Contrôleur maître Modbus RS-485 sur IP, bus 1-Wire
- LTE-M
- Aucune (filaire)
- Ethernet
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion DA10D - Convertisseur de protocoles industriel Modbus et BACnet/IP
- Aucune (filaire)
- Ethernet
- RS-485
Red Lion N-Tron NT-5006 - Switch industriel manageable 6 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion N-Tron NT24K-16TX - Switch PoE+ industriel manageable 16 ports Gigabit
- Aucune (filaire)
- Ethernet
- USB

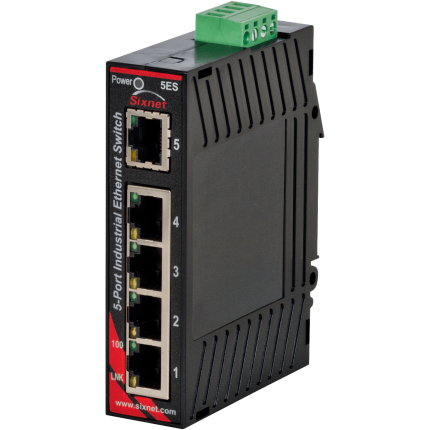

Red Lion Sixnet SL-5ES - Switch Ethernet industriel non manageable 5 ports
