ControlByWEB X-13s - Module d'extension 2 entrées thermocouple type K
- 2 entrées thermocouple type K, plage linéaire -200 à +1 250 °C
- Résolution 0,027 °C, compensation de soudure froide interne ±0,5 °C
- Détection de rupture de sonde ou de fil débranché, voyant par voie
- Alimenté par le bus d'extension RS-485 du X-400 ou du X-600M (9 à 28 V DC)
- Montage rail DIN, -40 à +65,5 °C, sécurité UL 61010-1 et CSA C22.2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, GTB / intégration BMS, Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée température (PT100, PT1000, thermocouple) |
| Certifications | UL / cUL |
| Plage de mesure | Température : -200 à +1 250 °C |
| Précision | Température : résolution 0,027 °C, compensation de soudure froide ±0,5 °C |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M, thermocouples type K non reliés à la masse |
| Entrées | 2 entrées thermocouple type K non isolées, thermocouples non reliés à la masse uniquement |
| Connecteur | prises miniatures Omega série PCC-SMP type K (fiche SMP miniature) ; nappe d'extension 2 x 5 points |
| Consommation | 8 mA (thermocouples raccordés) à 20 mA (thermocouples ouverts) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-13s est un module thermocouple type K à deux voies qui ajoute une mesure de température étendue à un contrôleur X-400 ou X-600M. Il couvre de -200 à +1 250 °C, là où les sondes d'ambiance s'arrêtent : congélateurs très basse température, fours, chaudières, groupes électrogènes, fermenteurs ou process de chauffe.
Le module joue le rôle de conditionneur de signal : il linéarise les deux thermocouples, compense la soudure froide en interne et signale toute rupture de sonde par un voyant dédié. Les températures remontent au contrôleur maître, qui les affiche, les enregistre, déclenche des alertes et peut agir sur un relais. Aucun logiciel n'est à installer : tout se règle depuis le navigateur.
Points forts du X-13s
- 2 voies thermocouple type K, plage linéaire -200 à +1 250 °C
- Résolution 0,027 °C, dérive 4 ppm/°C typique et 15 ppm/°C maximum
- Compensation de soudure froide interne, précise à ±0,5 °C de -40 à +85 °C
- Détection de rupture de sonde ou de fil débranché, 2 voyants « thermocouple ouvert »
- Prises miniatures Omega série PCC-SMP type K
- Alimentation et communication par le bus d'extension, 20 mA maximum sous 24 V DC
- Boîtier rail DIN de 35,7 mm, fonctionnement de -40 à +65,5 °C
Applications en bâtiment et sur site technique
- Santé et laboratoires : surveillance de congélateurs très basse température et d'étuves, avec alerte e-mail sur dépassement.
- Restauration collective et agroalimentaire : suivi de fours, de cellules de cuisson et de fermenteurs.
- Chaufferies et énergie : température de fumées, de départ chaudière ou d'échappement de groupe électrogène.
- Industrie : contrôle de process de chauffe, de séchage ou de traitement thermique.
- Maintenance : détection de dérive thermique sur un équipement avant la panne.
Intégration et compatibilité
Le X-13s n'a pas de port réseau. Il se raccorde par câble nappe au bus d'extension d'un contrôleur X-400 ou X-600M. Le manuel ControlByWEB indique que les températures peuvent ensuite être transmises en Modbus/TCP, SNMP et XML par le contrôleur, et servir d'alerte quand une limite de process est franchie. Le X-600M accepte jusqu'à 64 modules d'extension selon le constructeur.
Les entrées ne sont pas isolées : utilisez uniquement des thermocouples non reliés à la masse (isolés). Pour d'autres mesures de température, consultez nos capteurs de température, nos modules E/S Ethernet et Modbus ou la gamme ControlByWEB.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Exploitation : tableaux de bord, journalisation, graphes et alertes du contrôleur maître
- Supervision externe : Modbus/TCP, SNMP, XML via le contrôleur
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-13s-K | Référence unique : 2 entrées thermocouple type K | Températures extrêmes : fours, congélateurs, fumées, process |
Caractéristiques techniques
| Référence | X-13s-K |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Nombre de voies | 2 |
| Type de thermocouple | K |
| Plage linéaire | -200 à +1 250 °C |
| Résolution | 0,027 °C |
| Dérive | 4 ppm/°C typique, 15 ppm/°C maximum |
| Compensation de soudure froide | interne, ±0,5 °C de -40 à +85 °C |
| Type d'entrée | non isolée, thermocouples non reliés à la masse uniquement |
| Courant d'entrée | différentiel, ±165 nA maximum |
| Détection d'erreur | rupture de sonde ou débranchement d'un fil |
| Connecteurs de mesure | miniatures Omega série PCC-SMP type K, fiche SMP miniature |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation sous 24 V DC | 8 mA thermocouples raccordés, 20 mA thermocouples ouverts |
| Consommation sous 12 V DC | 13 mA thermocouples raccordés, 37 mA thermocouples ouverts |
| Consommation sous 9 V DC | 17 mA thermocouples raccordés, 49 mA thermocouples ouverts |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm, alimentation et communication RS-485 |

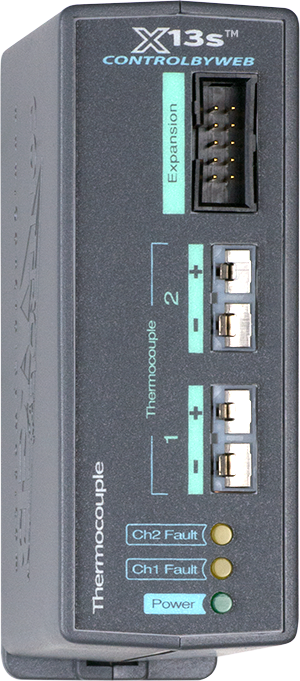

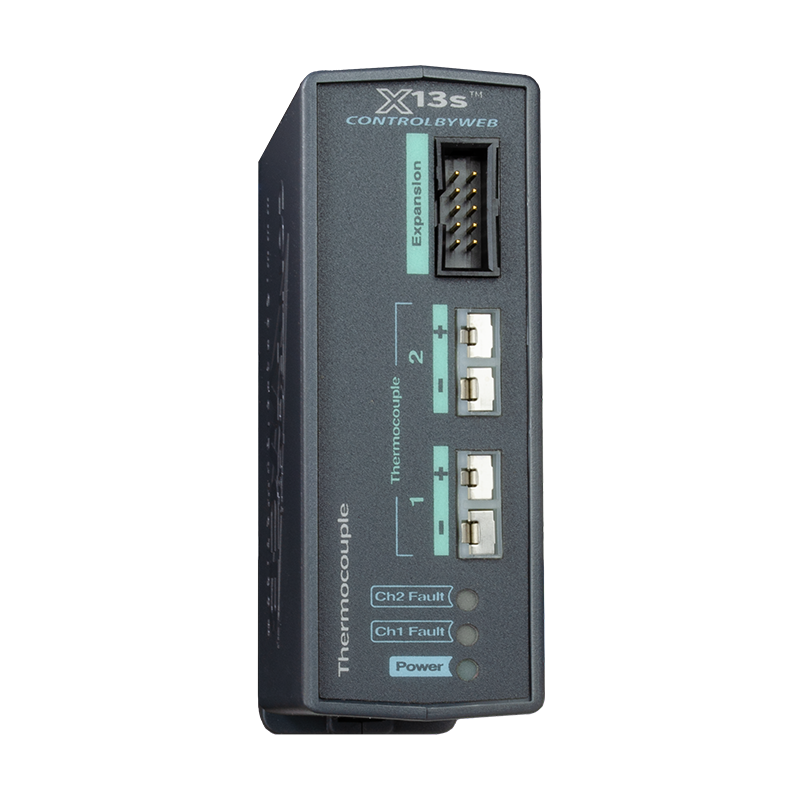

| Voyants | 3 : présence tension, thermocouple ouvert voies 1 et 2 |

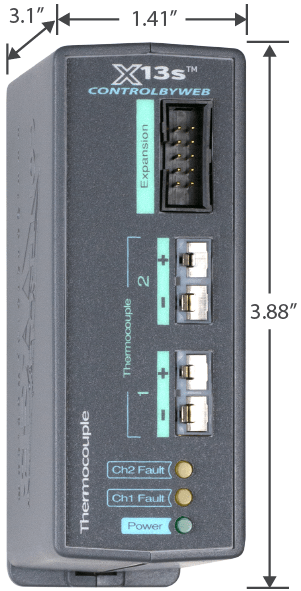

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
| Sécurité électrique | UL 61010-1 3e édition, CSA C22.2 No. 61010-1-12, CCN QUYX / QUYX7 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Température
- Usage
- GTB / intégration BMS, Chaîne du froid, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée température (PT100, PT1000, thermocouple)
- Certifications
- UL / cUL
- Plage de mesure
- Température : -200 à +1 250 °C
- Précision
- Température : résolution 0,027 °C, compensation de soudure froide ±0,5 °C
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M, thermocouples type K non reliés à la masse
- Entrées
- 2 entrées thermocouple type K non isolées, thermocouples non reliés à la masse uniquement
- Connecteur
- prises miniatures Omega série PCC-SMP type K (fiche SMP miniature) ; nappe d'extension 2 x 5 points
- Consommation
- 8 mA (thermocouples raccordés) à 20 mA (thermocouples ouverts) sous 24 V DC
Contenu et accessoires compatibles
Le X-13s se raccorde au contrôleur par le câble d'extension ControlByWEB, vendu séparément. Les sondes thermocouple type K à fiche SMP miniature sont à prévoir selon l'application (longueur, gaine, température maximale). Plusieurs X-13s peuvent être chaînés sur le même bus pour multiplier les points de mesure.
Documentation
Questions fréquentes
Quels thermocouples peut-on raccorder au X-13s ?
Uniquement des thermocouples de type K non reliés à la masse (isolés), car les entrées du module ne sont pas isolées. Le raccordement se fait par fiche miniature SMP type K.
Que se passe-t-il si une sonde est coupée ?
Le module détecte la rupture de sonde ou le débranchement d'un fil et allume le voyant « thermocouple ouvert » de la voie concernée. Le contrôleur peut alors générer une alerte.
Le X-13s convient-il à un congélateur -80 °C ?
Oui, la plage linéaire descend à -200 °C. Le module lui-même doit rester dans un environnement compris entre -40 et +65,5 °C : il s'installe hors de l'enceinte, seule la sonde y entre.
Quelle différence avec une sonde 1-Wire ?
Les sondes numériques 1-Wire des contrôleurs ControlByWEB couvrent les températures courantes d'ambiance et de fluides. Le X-13s vise les températures extrêmes, de -200 à +1 250 °C, inaccessibles à ces sondes.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-13s
Décrivez les équipements à surveiller, les températures attendues et le contrôleur prévu : nous revenons vers vous sous 24 h ouvrées avec le choix des sondes et du module. Les tarifs sont établis selon les quantités et la configuration.
