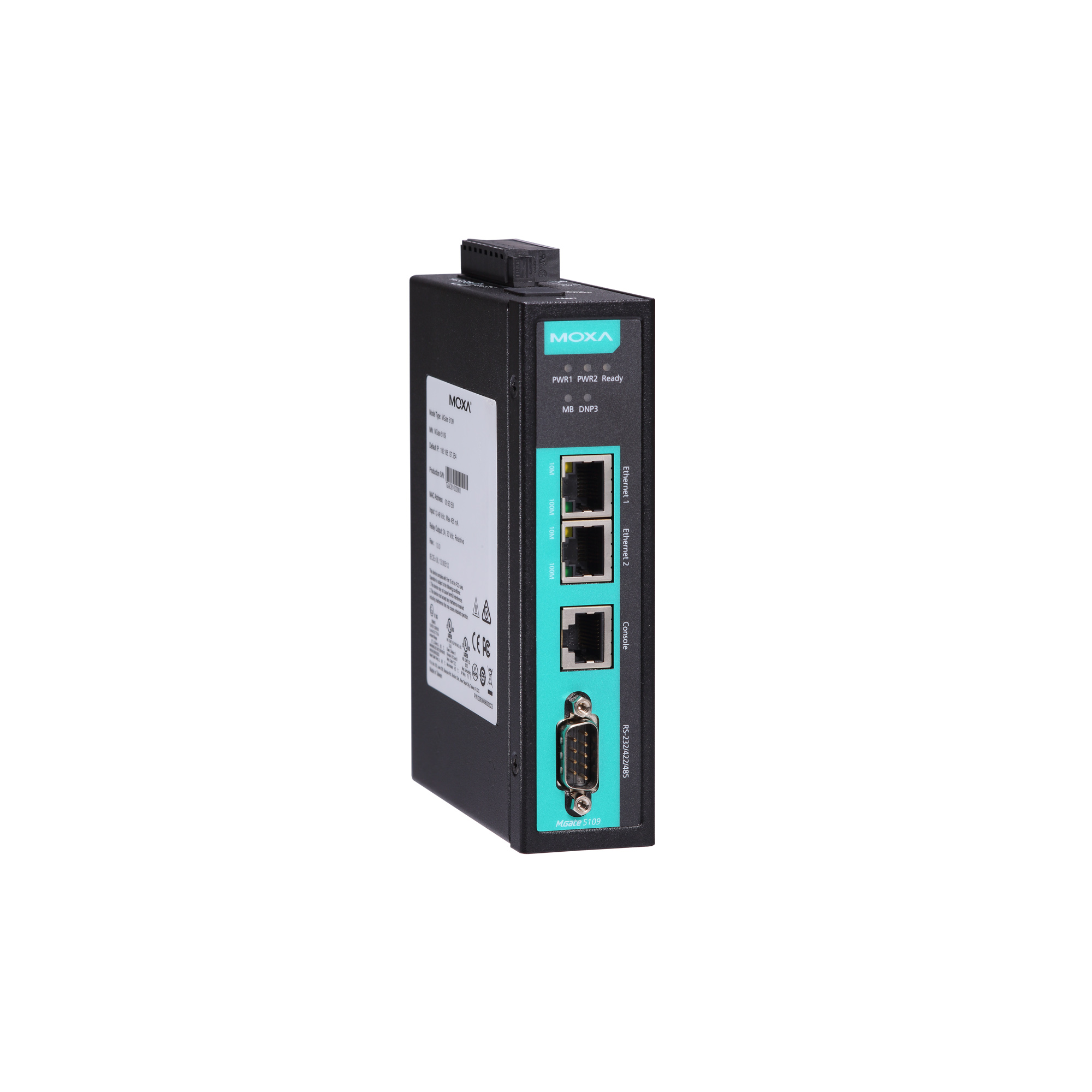

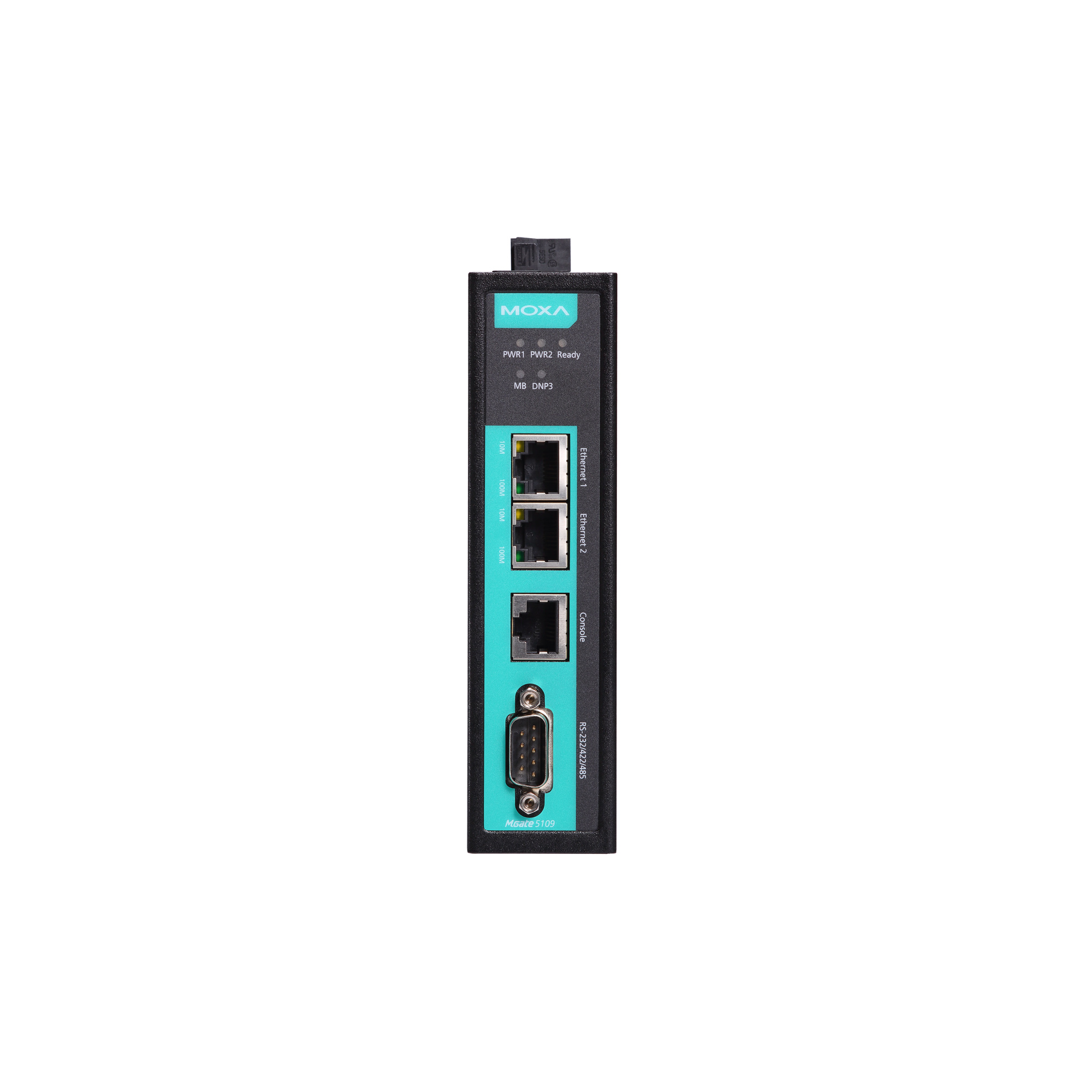

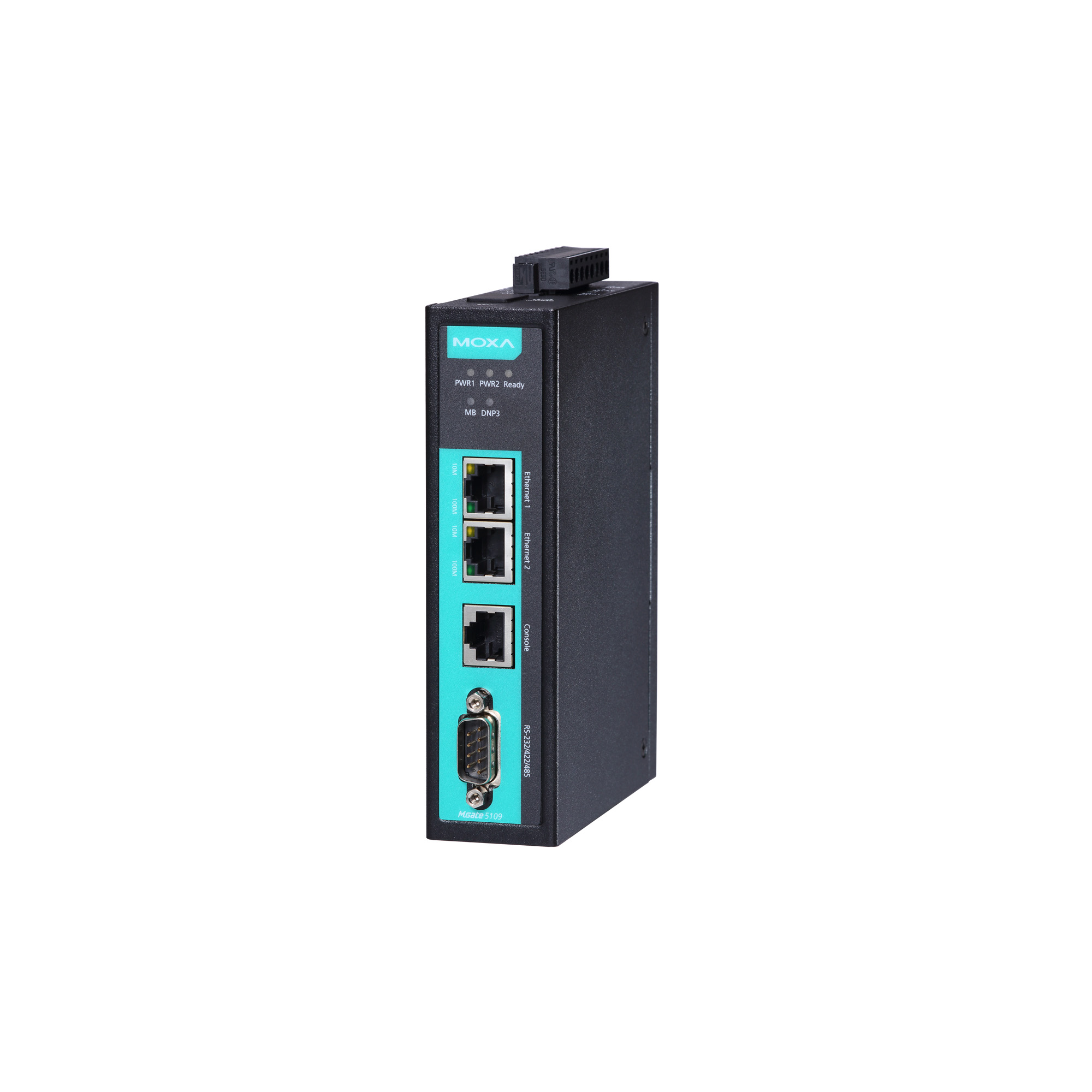

Moxa MGate 5109 - Passerelle Modbus RTU/ASCII/TCP vers DNP3 série et TCP
- Conversion Modbus RTU/ASCII/TCP et DNP3 série, TCP ou UDP
- DNP3 maître ou outstation niveau 2, jusqu'à 26 600 points en maître
- Mode agent : concentrateur de données pour plusieurs esclaves ou outstations
- Port série isolé 2 kV, 2 ports Ethernet, double alimentation 12 à 48 V CC
- ATEX, IECEx, Classe I Division 2, versions -40 à 75 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | SCADA et RTU DNP3, équipements Modbus RTU/ASCII/TCP |
| Variante | 0 à 60 °C (MGate 5109) ou -40 à 75 °C (MGate 5109-T) |
| Protocoles | Modbus RTU/ASCII/TCP maître et esclave ; DNP3 série, TCP et UDP maître et outstation (niveau 2) |
| Port série | 1 x RS-232/422/485 DB9 mâle, isolation 2 kV |
| Ethernet | 2 x RJ45 10/100 en cascade |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Moxa MGate 5109 est une passerelle Modbus DNP3 qui convertit Modbus RTU, ASCII ou TCP et DNP3 série, TCP ou UDP. Elle fonctionne en mode transparent (Modbus TCP vers Modbus série, DNP3 TCP/UDP vers DNP3 série) ou en mode agent, pour échanger des données entre réseaux Modbus et DNP3 ou concentrer plusieurs esclaves Modbus et outstations DNP3.
Elle intéresse les exploitants de réseaux d'eau, de postes électriques et d'installations énergétiques, où les SCADA de télégestion parlent souvent DNP3 alors que les équipements de terrain (compteurs, automates, centrales de mesure) sont en Modbus. Boîtier métal, port isolé et certifications zones dangereuses complètent l'ensemble. Voir nos convertisseurs de protocoles et la gamme Moxa.
Points forts du MGate 5109
- DNP3 série, TCP et UDP en maître ou outstation (niveau 2), synchronisation horaire par DNP3
- Jusqu'à 26 600 points en mode maître DNP3, base outstation de 8 192 entrées et 8 192 sorties binaires
- Modbus RTU/ASCII et TCP en maître ou esclave, 100 commandes
- Mode transparent ou mode agent (concentrateur de données)
- Détection automatique des outstations DNP3 série et de leurs objets
- Moniteur de trafic Modbus et DNP3, journal d'événements, surveillance d'état
- Port série isolé 2 kV, double alimentation 12 à 48 V CC, relais 2 A, microSD
- ATEX, IECEx, Classe I Division 2, UL 508, MTBF de 888 926 heures
Applications en bâtiment et sur site technique
- Réseaux d'eau potable et d'assainissement : remontée des automates et compteurs Modbus vers un SCADA DNP3
- Postes électriques et sous-stations : intégration d'équipements Modbus dans une supervision DNP3
- Sites énergétiques (production, stockage) : concentration de plusieurs équipements série en une seule outstation
- Télégestion de sites distants : modernisation de RTU DNP3 série vers DNP3 TCP
Intégration et compatibilité
En mode agent, la passerelle peut être maître DNP3 et collecter les données de 31 outstations série ou 32 outstations TCP/UDP, avec une base interne de 256 entrées binaires et 64 entrées analogiques par outstation. Elle peut aussi être outstation pour un SCADA, en publiant les données Modbus collectées : 8 192 entrées binaires, 2 048 entrées analogiques, 2 048 compteurs, 8 192 sorties binaires, 2 048 sorties analogiques et 1 024 événements par type.
L'assistant Quick Setup de la console web guide la configuration en quelques étapes. La maintenance se fait par console web HTTP/HTTPS ou Telnet, avec SSH et HTTPS en TLS 1.3, et par le port console RJ45. Gestion SNMP v1/v2c/v3, alertes e-mail, synchronisation NTP. Pour des réseaux IEC 60870-5, voyez la MGate 5114 ; pour Modbus seul, nos passerelles Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MGate 5109 | Version standard, 0 à 60 °C | Armoire en local technique chauffé ou climatisé |
| MGate 5109-T | Version température étendue, -40 à 75 °C | Local non chauffé, sous-station, coffret extérieur ou ambiance chaude |
Caractéristiques techniques
| Ports Ethernet | 2 x 10/100BaseT(X) RJ45 en cascade, isolation magnétique 1,5 kV |
| Protocoles Ethernet | Modbus TCP client et serveur, DNP3 TCP/UDP maître et outstation |
| Modbus | RTU/ASCII maître et esclave, TCP client (16) et serveur (32), fonctions 1, 2, 3, 4, 5, 6, 15, 16, 23, 100 commandes |
| DNP3 transparent | 16 connexions maître, 32 connexions outstation |
| DNP3 série | Maître et outstation, 1 connexion maître, 31 outstations |
| DNP3 TCP/UDP | Maître et outstation, 1 connexion maître, 32 outstations |
| Base maître DNP3 | 8 192 entrées binaires, 2 048 entrées analogiques, 2 048 compteurs, 8 192 sorties binaires, 2 048 sorties analogiques |
| Base outstation DNP3 | Mêmes capacités, plus 1 024 événements binaires, 1 024 analogiques et 1 024 compteurs |
| Port série | 1 x RS-232/422/485 DB9 mâle, 50 bit/s à 921,6 kbit/s, isolation 2 kV |
| Port console | RS-232 sur RJ45 8 points |
| Mémoire | microSD jusqu'à 32 Go (SD 2.0) |
| Configuration et gestion | Console web HTTP/HTTPS, DSU, Telnet, SSH, SNMP v1/v2c/v3, SMTP, NTP |
| Alimentation | 12 à 48 V CC, double entrée redondante, bornier Euroblock à vis |
| Courant absorbé | 455 mA sous 12 V CC |
| Relais | 2 A sous 30 V CC (charge résistive) |
| Boîtier | Métal, IP30, 36 x 105 x 140 mm, 507 g |
| Température de fonctionnement | 0 à 60 °C (standard) ou -40 à 75 °C (-T) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe B |
| Sécurité et zones dangereuses | EN 62368-1, UL 508, ATEX, IECEx, Classe I Division 2 |
| MTBF | 888 926 heures (Telcordia SR-332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- SCADA et RTU DNP3, équipements Modbus RTU/ASCII/TCP
- Variante
- 0 à 60 °C (MGate 5109) ou -40 à 75 °C (MGate 5109-T)
- Protocoles
- Modbus RTU/ASCII/TCP maître et esclave ; DNP3 série, TCP et UDP maître et outstation (niveau 2)
- Port série
- 1 x RS-232/422/485 DB9 mâle, isolation 2 kV
- Ethernet
- 2 x RJ45 10/100 en cascade
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Livrée avec un câble console RJ45 vers DB9, un kit rail DIN et un guide d'installation. En option : câbles série CBL-F9M9-150, CBL-F9M9-20, CBL-RJ45F9-150 et CBL-RJ45SF9-150, adaptateur Mini DB9F-to-TB, câble d'alimentation CBL-PJTB-10, kits de montage DK-25-01 et WK-36-02.
Documentation
Questions fréquentes
La MGate 5109 peut-elle être maître et outstation DNP3 ?
Oui. Elle fonctionne en maître DNP3 pour interroger des outstations série, TCP ou UDP, ou en outstation pour être interrogée par un SCADA DNP3, au niveau 2.
Quelle différence entre mode transparent et mode agent ?
Le mode transparent relaie les trames d'un même protocole entre Ethernet et série (Modbus TCP vers RTU, DNP3 TCP/UDP vers série). Le mode agent convertit entre Modbus et DNP3 et peut concentrer plusieurs équipements dans une base interne.
Combien d'objets DNP3 sont gérés ?
Jusqu'à 26 600 points en mode maître. La base outstation compte 8 192 entrées binaires, 2 048 entrées analogiques, 2 048 compteurs, 8 192 sorties binaires et 2 048 sorties analogiques, avec 1 024 événements par type.
La passerelle se synchronise-t-elle à l'heure du SCADA ?
Oui. Elle prend en charge la synchronisation horaire par DNP3, ainsi qu'un client NTP.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le MGate 5109
Précisez-nous le nombre d'équipements à raccorder, les protocoles en jeu et la version souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les références retenues.
Produits similaires
Voir toute la catégorie
Prosoft PLX32-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7 double réseau
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Red Lion DA30D - Convertisseur de protocoles avec enregistreur et serveur web
- Aucune (filaire)
- Ethernet
- RS-485

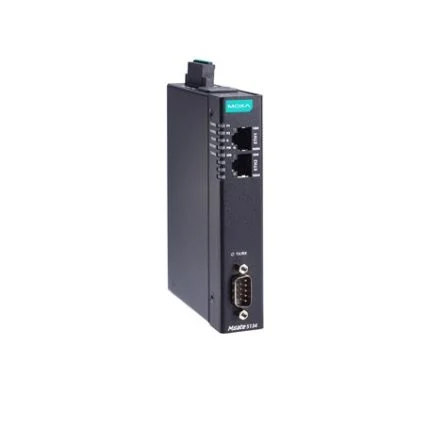

Moxa MGate 5134 - Passerelle Modbus RTU/ASCII/TCP vers PROFINET IO
- Aucune (filaire)
- Ethernet
- RS-485
ATOP SS100 - Convertisseur série RS-232 vers RS-422/485 alimenté par le port
- Aucune (filaire)
- RS-485
- RS-232
Autres produits Moxa
Toute la gamme Moxa
Moxa MGate 5101-PBM-MN - Passerelle PROFIBUS maître vers Modbus TCP
- Aucune (filaire)
- Ethernet
- Profibus

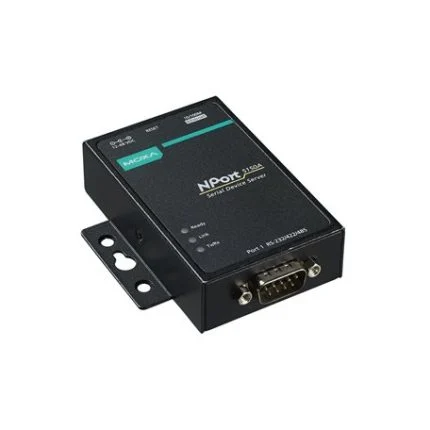

Moxa NPort 5100A - Serveur série 1 port RS-232/422/485 vers Ethernet
- Aucune (filaire)
- Ethernet
- RS-485

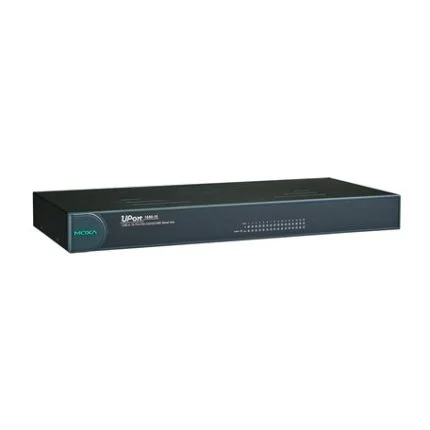

Moxa UPort 1610-16 / 1650-16 - Concentrateur USB vers 16 ports série
