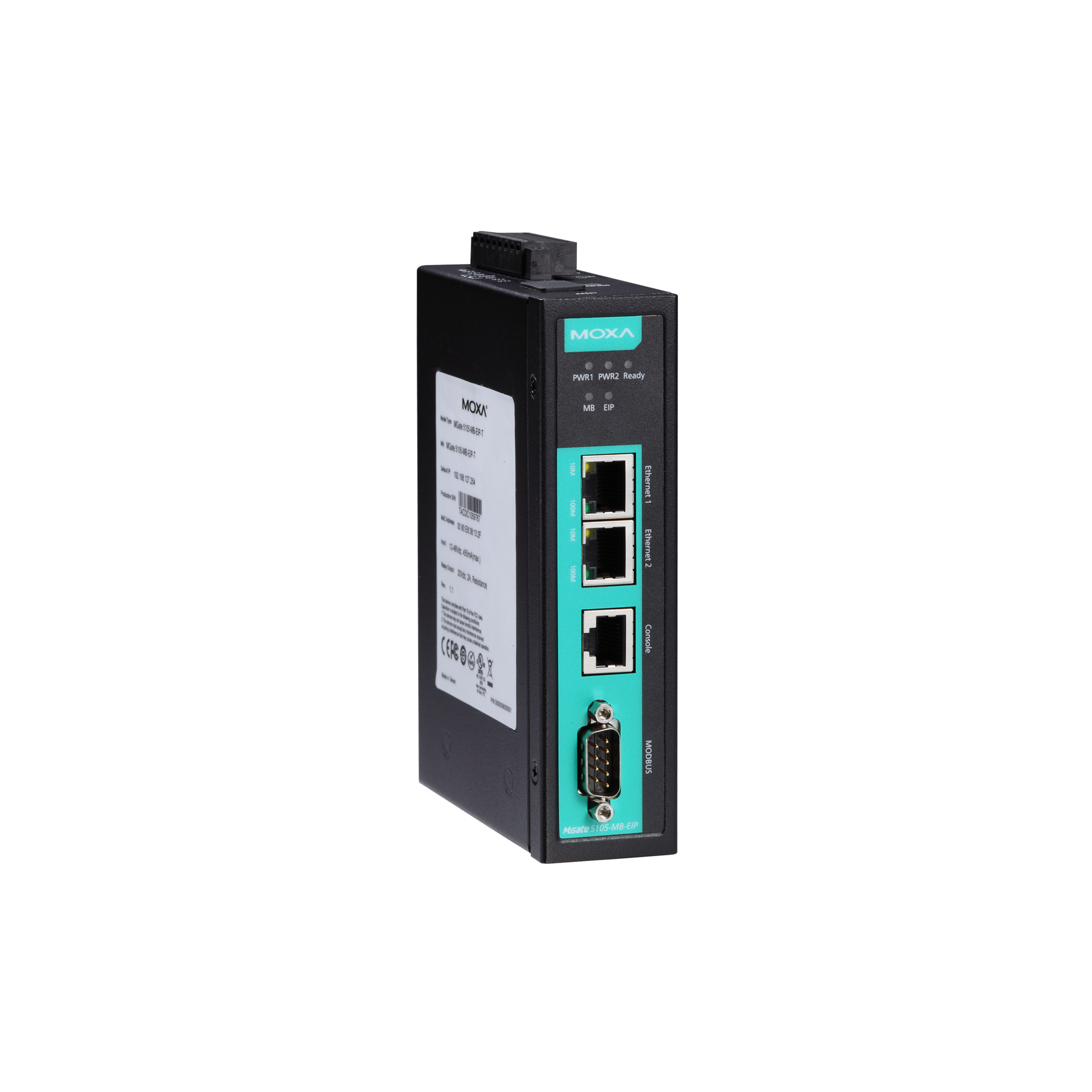

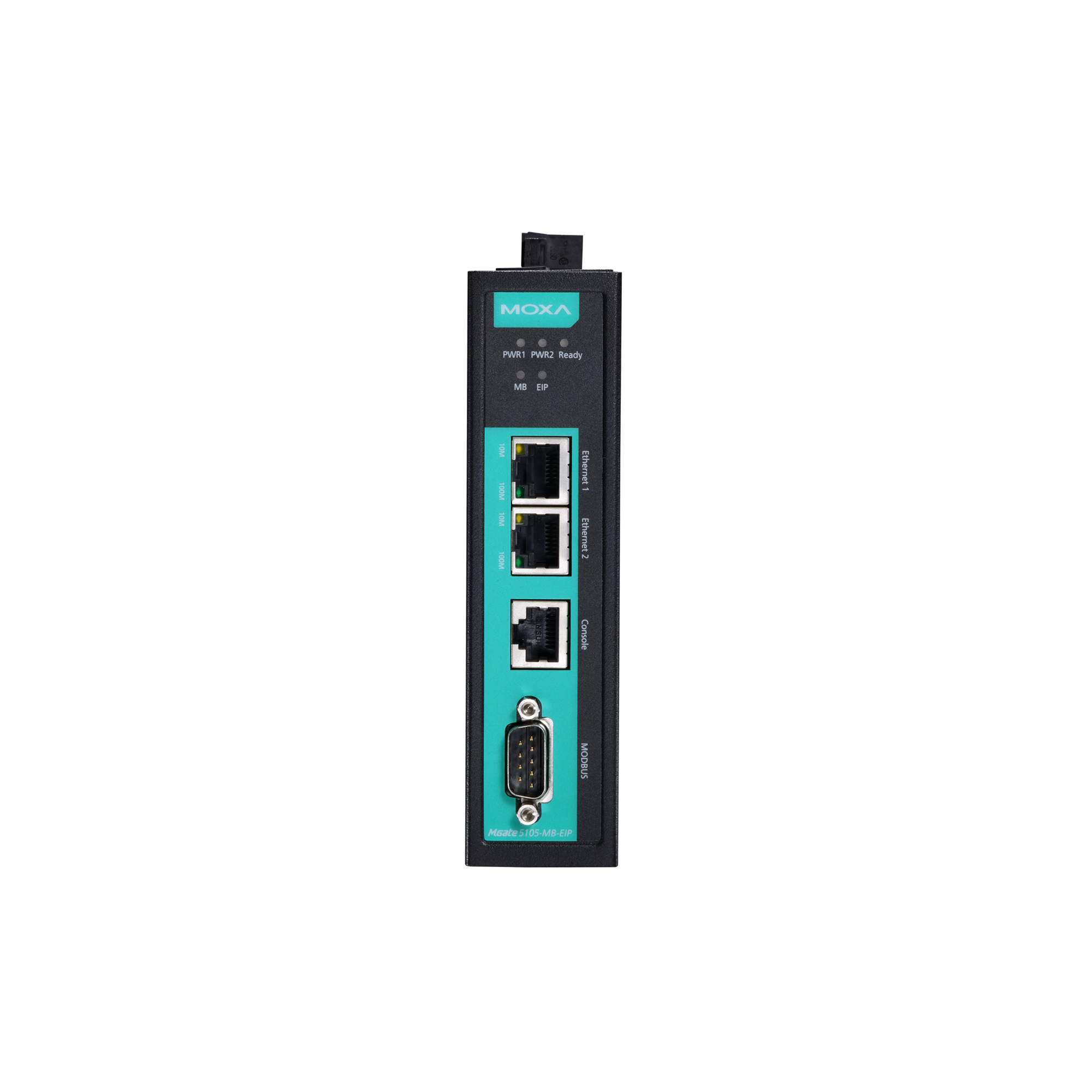

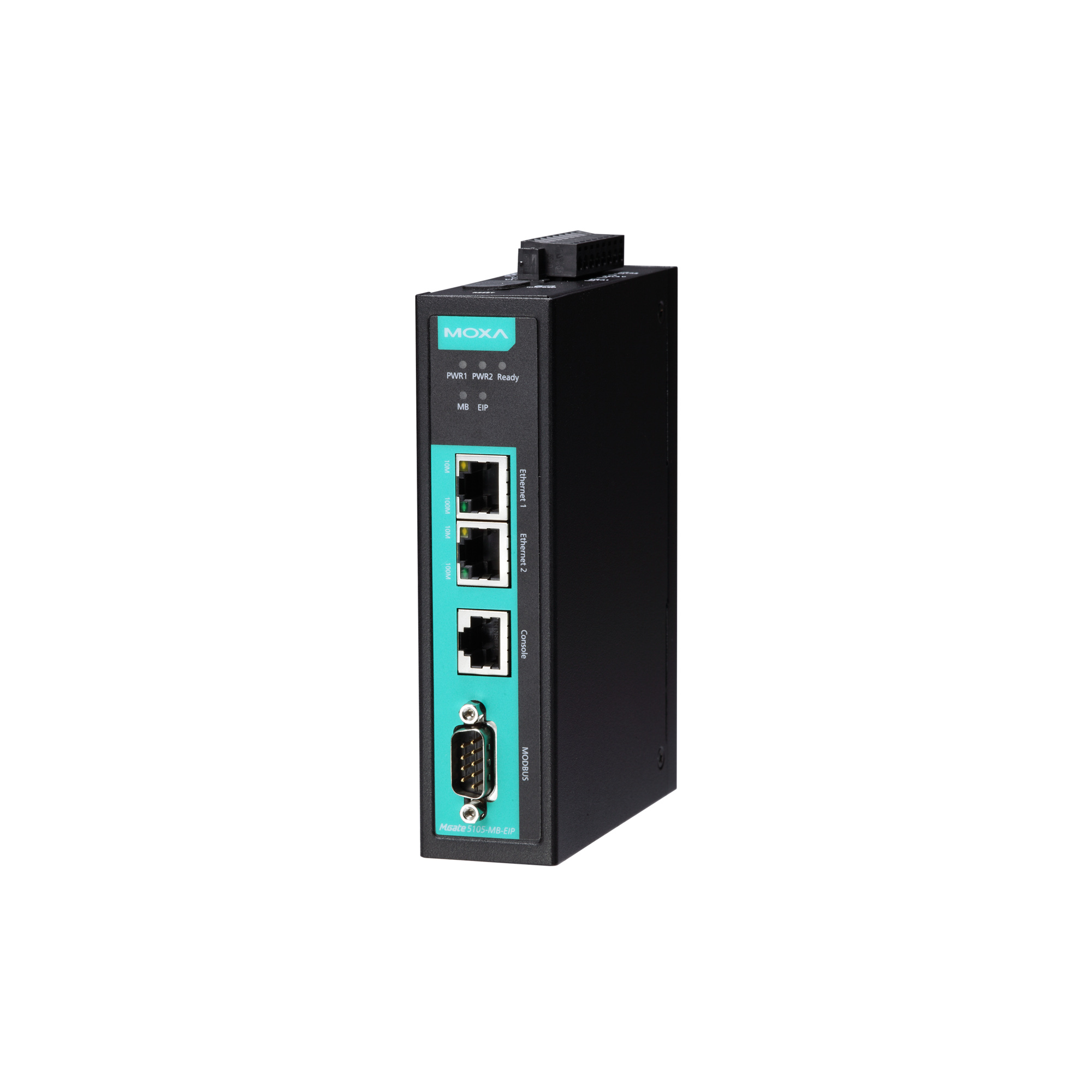

Moxa MGate 5105-MB-EIP - Passerelle Modbus vers EtherNet/IP avec MQTT
- Conversion Modbus RTU/ASCII/TCP vers EtherNet/IP, scanner ou adaptateur
- Publication MQTT v3.1.1 avec TLS, Azure IoT Hub et Alibaba Cloud
- 300 tags et 20 messages MQTT, mémoire tampon microSD jusqu'à 2 Go
- Port série isolé 2 kV, double alimentation 12 à 48 V CC
- Versions 0 à 60 °C ou -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), EtherNet/IP, Modbus TCP, MQTT, SNMP |
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Scanners et adaptateurs EtherNet/IP, brokers MQTT, Azure IoT Hub, Alibaba IoT Platform |
| Variante | 0 à 60 °C (MGate 5105-MB-EIP) ou -40 à 75 °C (-T) |
| Protocoles | Modbus RTU/ASCII/TCP maître et esclave ; EtherNet/IP Scanner et Adapter ; MQTT v3.1.1 |
| Cloud | MQTT générique, Azure IoT Hub, Alibaba IoT Platform |
| Port série | 1 x RS-232/422/485 DB9 mâle, isolation 2 kV |
| Ethernet | 2 x RJ45 10/100 en cascade |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- MQTT
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Moxa MGate 5105-MB-EIP est une passerelle Modbus EtherNet/IP qui ajoute une sortie MQTT vers le cloud. Elle collecte les données d'équipements Modbus RTU, ASCII ou TCP, les échange avec un scanner ou des adaptateurs EtherNet/IP, et peut en parallèle les publier vers un broker MQTT, Azure IoT Hub ou Alibaba IoT Platform.
Elle vise les projets de gestion de l'énergie et de suivi d'actifs : l'automate EtherNet/IP garde la main sur le process, tandis que les mesures partent vers une plateforme d'analyse sans équipement supplémentaire. La carte microSD conserve les données en cas de coupure de la liaison cloud. Retrouvez nos convertisseurs de protocoles, nos passerelles IoT edge et la gamme Moxa.
Points forts du MGate 5105-MB-EIP
- Modbus RTU/ASCII/TCP en maître ou esclave, 100 commandes, 2 048 octets en entrée et en sortie
- EtherNet/IP en scanner (jusqu'à 100 connexions adaptateur) ou en adaptateur, 496 octets par sens
- MQTT v3.1.1 publication et abonnement, QoS 0, 1 et 2, formats JSON et données brutes
- Connexion native à Azure IoT Hub et Alibaba IoT Platform via SDK intégrés
- Chiffrement TLS 1.0 à 1.2 avec autorité de certification, certificat client et clé privée
- microSD jusqu'à 32 Go : sauvegarde de configuration, journaux et mise en tampon jusqu'à 2 Go
- Port série isolé 2 kV, double alimentation redondante 12 à 48 V CC, relais 2 A
- Vue des données d'E/S et diagnostics par protocole dans la console web
Applications en bâtiment et sur site technique
- Suivi énergétique d'usine ou de site logistique : remontée MQTT des compteurs Modbus tout en alimentant l'automate EtherNet/IP
- Exploitation multisite : centralisation des mesures de chaufferies ou de stations de pompage dans Azure IoT Hub
- Maintenance des utilités : collecte des données de compresseurs, groupes froids et variateurs pour l'analyse
- Modernisation d'un îlot Modbus série dans une ligne automatisée EtherNet/IP
Intégration et compatibilité
La passerelle agit en maître Modbus pour interroger les équipements ou en esclave pour répondre à un superviseur existant. Côté EtherNet/IP, elle se comporte en scanner ou en adaptateur (objets CIP Identity, Message Router, Assembly, Connection Manager, TCP/IP, Ethernet Link, Port). Côté cloud, elle publie jusqu'à 300 tags répartis dans 20 messages MQTT, avec Keep Alive, Retain, Last Will et Clean Session.
La console web propose une vue de correspondance des données (I/O Data Mapping) et une vue des valeurs en ligne (I/O Data View), ainsi que des diagnostics par protocole. Un accès administrateur et un accès en lecture seule sont prévus. La configuration se fait aussi par DSU, MGate Manager, Telnet ou console série. Pour Modbus vers EtherNet/IP sans MQTT, voyez la MGate 5135 ; pour une remontée vers la GTB, nos passerelles Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MGate 5105-MB-EIP | Version standard, 0 à 60 °C | Armoire en local technique chauffé ou climatisé |
| MGate 5105-MB-EIP-T | Version température étendue, -40 à 75 °C | Local non chauffé, sous-station, coffret extérieur ou ambiance chaude |
Caractéristiques techniques
| Ports Ethernet | 2 x 10/100BaseT(X) RJ45 en cascade, isolation magnétique 1,5 kV |
| Protocoles Ethernet | Modbus TCP client et serveur, EtherNet/IP Scanner et Adapter, MQTT |
| Modbus | RTU/ASCII et TCP maître/esclave, fonctions 1, 2, 3, 4, 5, 6, 15, 16, 23, 100 commandes, 2 048 octets entrée et sortie |
| Connexions Modbus TCP | 16 clients, 32 serveurs |
| EtherNet/IP | Scanner et Adapter, 100 connexions adaptateur, 16 connexions scanner en lecture seule et 1 en lecture/écriture, 496 octets |
| MQTT | v3.1.1, QoS 0/1/2, TLS 1.0/1.1/1.2, 300 tags, 20 messages, Azure IoT Hub, Alibaba IoT Platform |
| Port série | 1 x RS-232/422/485, DB9 mâle, 50 bit/s à 921,6 kbit/s, isolation 2 kV |
| Port console | RS-232 sur RJ45 8 points |
| Mémoire | microSD jusqu'à 32 Go (SD 2.0), mise en tampon jusqu'à 2 Go |
| Configuration et gestion | Console web HTTP/HTTPS, DSU, MGate Manager, Telnet, SSH, SNMP v1/v2c/v3, SMTP, NTP |
| Alimentation | 12 à 48 V CC, double entrée redondante, bornier Euroblock à vis |
| Courant absorbé | 455 mA sous 12 V CC |
| Relais | 2 A sous 30 V CC (charge résistive) |
| Boîtier | Métal, IP30, 36 x 105 x 140 mm, 507 g |
| Température de fonctionnement | 0 à 60 °C (standard) ou -40 à 75 °C (-T) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe B |
| Sécurité et zones dangereuses | EN 62368-1, UL 508, ATEX, IECEx, Classe I Division 2 |
| MTBF | 859 422 heures (Telcordia SR332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, EtherNet/IP, E-mail (SMTP)
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Scanners et adaptateurs EtherNet/IP, brokers MQTT, Azure IoT Hub, Alibaba IoT Platform
- Variante
- 0 à 60 °C (MGate 5105-MB-EIP) ou -40 à 75 °C (-T)
- Protocoles
- Modbus RTU/ASCII/TCP maître et esclave ; EtherNet/IP Scanner et Adapter ; MQTT v3.1.1
- Cloud
- MQTT générique, Azure IoT Hub, Alibaba IoT Platform
- Port série
- 1 x RS-232/422/485 DB9 mâle, isolation 2 kV
- Ethernet
- 2 x RJ45 10/100 en cascade
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
Livrée avec un câble console RJ45 vers DB9, un kit rail DIN et un guide d'installation. En option : câbles série CBL-F9M9-150, CBL-F9M9-20, CBL-RJ45F9-150 et CBL-RJ45SF9-150, adaptateur Mini DB9F-to-TB, kits de montage DK-25-01 et WK-36-02, câble d'alimentation CBL-PJTB-10.
Documentation
Questions fréquentes
Peut-on utiliser l'EtherNet/IP et le MQTT en même temps ?
Oui. La passerelle échange les données Modbus avec le réseau EtherNet/IP et publie en parallèle jusqu'à 300 tags vers un broker MQTT ou un service cloud.
Quels services cloud sont pris en charge ?
Tout broker MQTT v3.1.1 générique, ainsi qu'Azure IoT Hub et Alibaba IoT Platform grâce aux SDK intégrés. Les messages sont au format JSON ou en données brutes.
Que deviennent les données si la connexion internet est coupée ?
Avec une carte microSD, la passerelle met les données en tampon (jusqu'à 2 Go) pendant la perte de connexion cloud.
La passerelle peut-elle être scanner EtherNet/IP ?
Oui. Elle fonctionne en scanner, avec jusqu'à 100 connexions vers des adaptateurs, ou en adaptateur piloté par un automate scanner.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le MGate 5105-MB-EIP
Précisez-nous le nombre d'équipements à raccorder, les protocoles en jeu et la version souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les références retenues.
